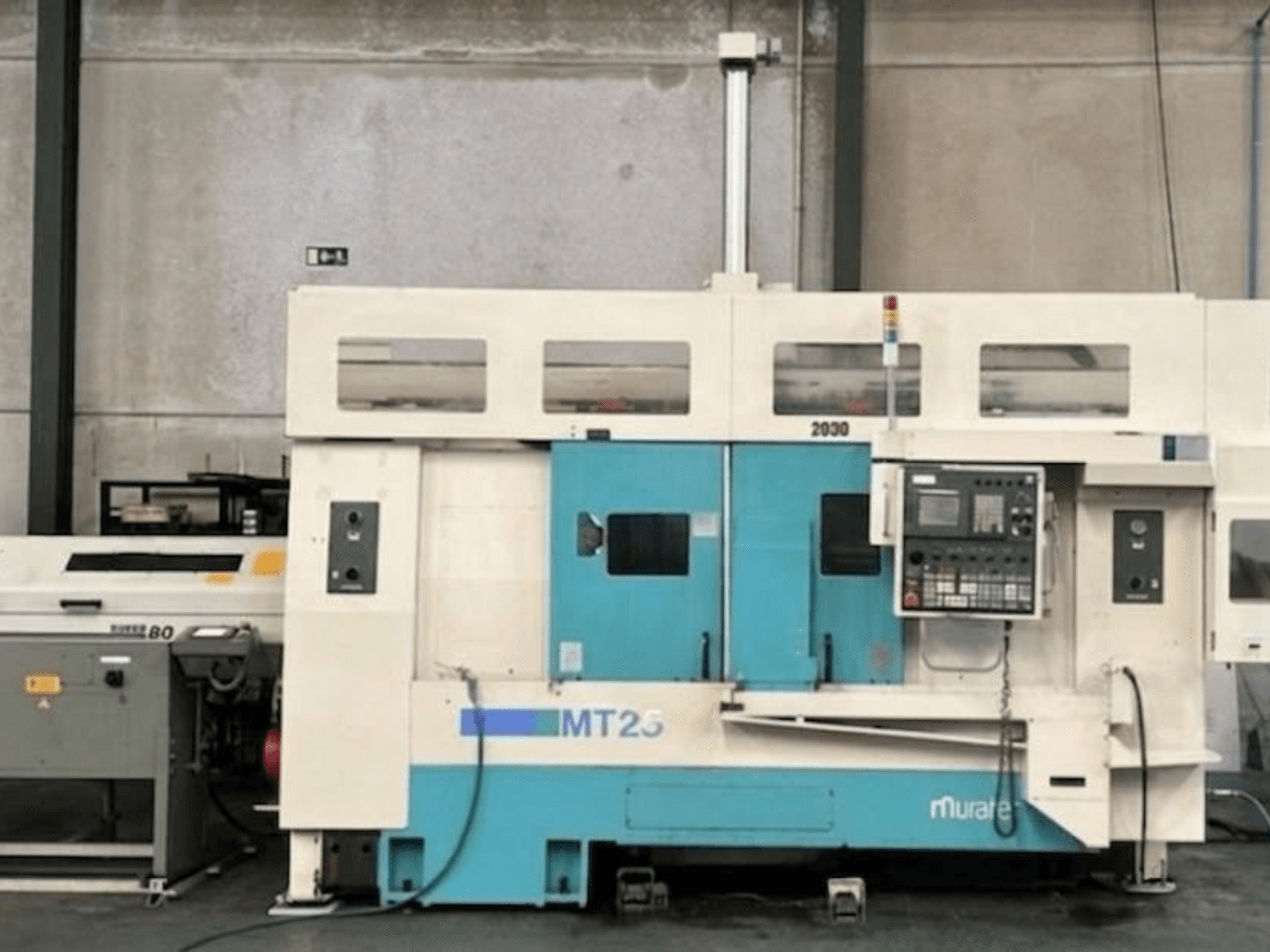

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Configuration : double broche / double tourelle / double axe Y (9 axes commandés)

• Unité de commande : CNC Fanuc (moteurs, servomoteurs, électronique)

• État : Actuellement en service ; livraison immédiate

• Courses :

  • X1 : 230 mm

  • X2 : 230 mm

  • Z1 : 250 mm

  • Z2 : 700 mm

  • Y : 100 mm (±50 mm)

  • Z3 (contre-broche) : 750 mm

• Capacité et enveloppe :

  • Diamètre d'usinage max. : 370 mm

  • Longueur d'usinage max. : 920 mm

  • Capacité de barre : 67 mm

  • Avance rapide (X/Z) : 20 / 25 m/min

• Broches (doubles, identiques) :

  • Pointe de broche : A2-6

  • Couple : 420 N·m

  • Transfert de pièce : transfert automatique entre les broches avec contrôle du couple

• Tourelles et capacité d'outillage :

  • Tourelles : 2 (toutes deux avec axes Y et C)

  • Stations : 15 par tourelle (toutes motorisées)

  • Vitesse des outils motorisés : 3 000 tr/min

  • Moteur d'outillage motorisé : 4 kW

  • Temps d'indexation : 0,2 s

• Construction et caractéristiques :

  • Guides : Glissières en caisson massif (prismatiques) sur tous les axes

  • Nettoyage : jet d'air/de liquide de refroidissement automatique pour le nettoyage de la contre-broche

  • Surveillance : Système de contrôle de charge et surveillance de l'usure des outils

Équipement supplémentaire

• Chargeur à portique : robot à portique 3 axes à grande vitesse, capacité de 8 kg (chargement/déchargement automatique)

• Chargeur de barres : chargeur de barres CNC de 1,5 m

• Récupérateur de pièces : bras pivotant automatique pour petites pièces finies

• Convoyeur de pièces : bande transporteuse intégrée pour les composants finis

• Compartiment d'échantillonnage : zone indépendante pour l'inspection en cours de fabrication

• Convoyeur à copeaux : convoyeur à copeaux à charnières à sortie arrière

• Serrage : 2 mandrins hydrauliques Kitagawa de 250 mm

• Outillage inclus : jeu complet de porte-outils statiques (diamètre extérieur/intérieur) et de porte-outils motorisés (axiaux/radiaux)
