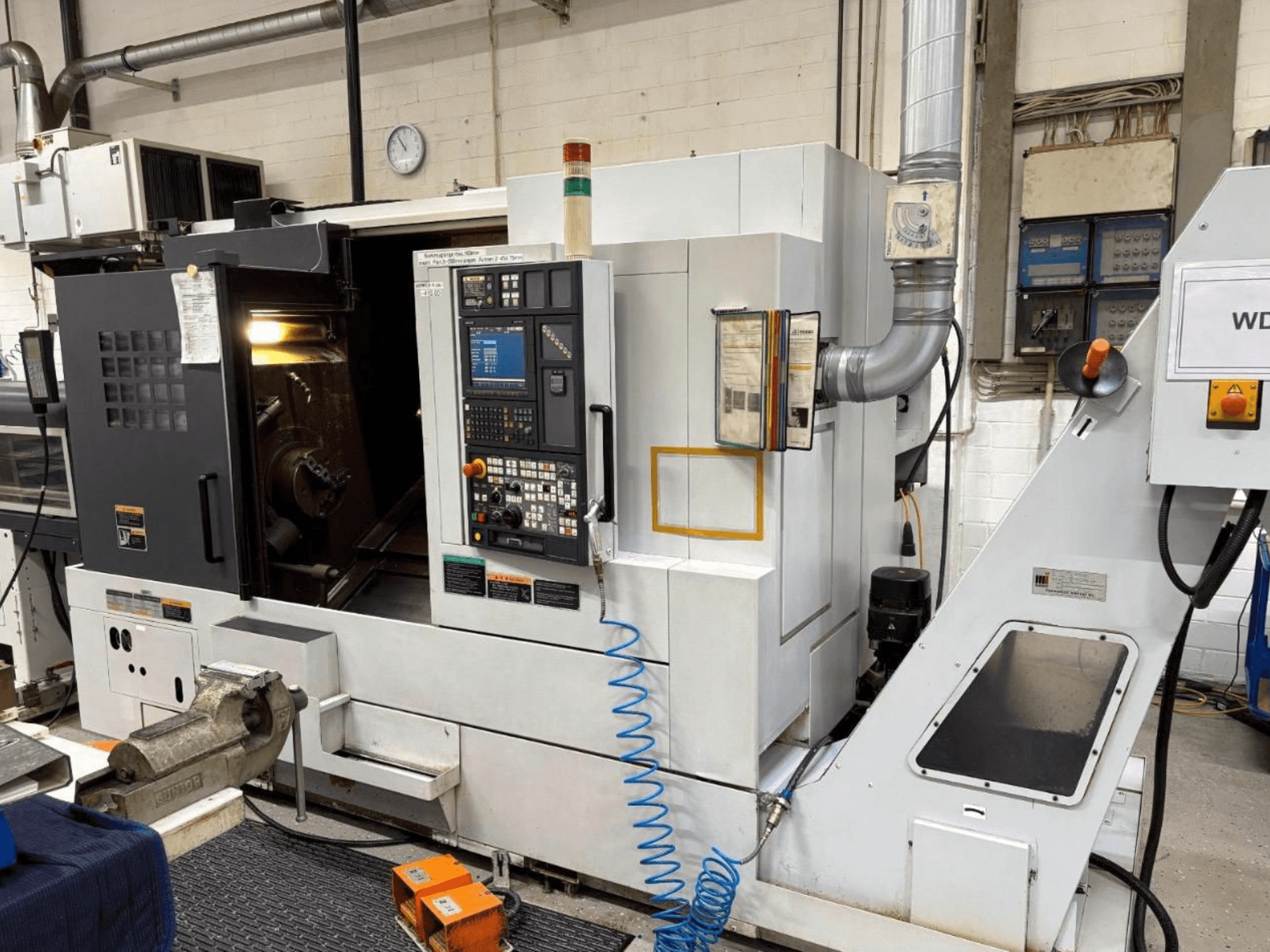

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Vitesses de déplacement rapide :

  • X : 30 m/min

  • Z : 30 m/min

  • Y : 10 m/min

• Broche principale :

  • Pointe de broche : A2-8

  • Capacité maximale de la barre : 80 mm

  • Mandrin : Kitagawa B-210, Ø 250 mm

  • Axe C : positionnement à 360°

• Broche secondaire :

  • Extrémité de la broche : A2-6

  • Puissance du moteur intégré : 15 kW

  • Mandrin : Kitagawa B-208, Ø 210 mm

  • Axe C : positionnement à 360°

  • Capacité de transfert des pièces : Oui

• Outils de fraisage/entraînés :

  • Capacité de la tourelle : 12 stations

  • Postes d'outils motorisés : 12

  • Puissance du moteur d'outil motorisé : 5,5 kW

  • Vitesse maximale des outils motorisés : 6 000 tr/min

  • Outillage à entraînement direct, fraisage avec outils motorisés, usinage excentré

• Tourelle et outillage :

  • Temps d'indexation de la tourelle : 0,2 s

  • Mesure automatique des outils : deux bras de mesure Renishaw

• Construction mécanique :

  • Glissières : glissières en caisson trempées (prismatiques) sur tous les axes

  • Entraînement de la broche : moteurs intégrés

  • Transmission : Entraînement direct (sans courroies ni réducteurs)

  • Couple de démarrage : 640 Nm

• Commande CNC :

  • Commande : Mori Seiki MAPPS IV

  • Programmation conversationnelle, surveillance de la charge, surveillance de l'usure et de la consommation des outils

• Refroidissement et lubrification :

  • Refroidisseur d'huile de la broche principale : Daikin

  • Refroidisseur d'huile de la broche secondaire : Daikin

• Connectivité :

  • USB, PCMCIA, RS-232

  • Interface d'alimentation en barres : incluse

• Capacités d'usinage :

  • Tournage et fraisage simultanés

  • Usinage sur l'axe Y

  • Interpolation en coordonnées polaires

  • Perçage et taraudage excentrés

  • Usinage avant et arrière avec contre-broche

  • Usinage complet de la pièce en un seul serrage

  • Usinage multiaxial complexe

• Applications typiques :

  • Pièces tournées de précision

  • Pièces pour l'aérospatiale

  • Composants automobiles

  • Composants hydrauliques

  • Composants médicaux

  • Mécanique de précision générale

Équipements supplémentaires

• Chargeur automatique de barres LNS, capacité de 1,5 m

• Récupérateur automatique de pièces

• Convoyeur à copeaux : type à courroie articulée montée latéralement

• Pédales de commande indépendantes pour le mandrin (broche principale et broche secondaire)

• Transformateur électrique

• Dossier de documentation :

  • Manuel d'utilisation

  • Manuel de programmation

  • Liste des pièces

  • Schémas électriques

• Porte-outils : porte-outils statiques et motorisés inclus

• Autres équipements en option : non inclus
