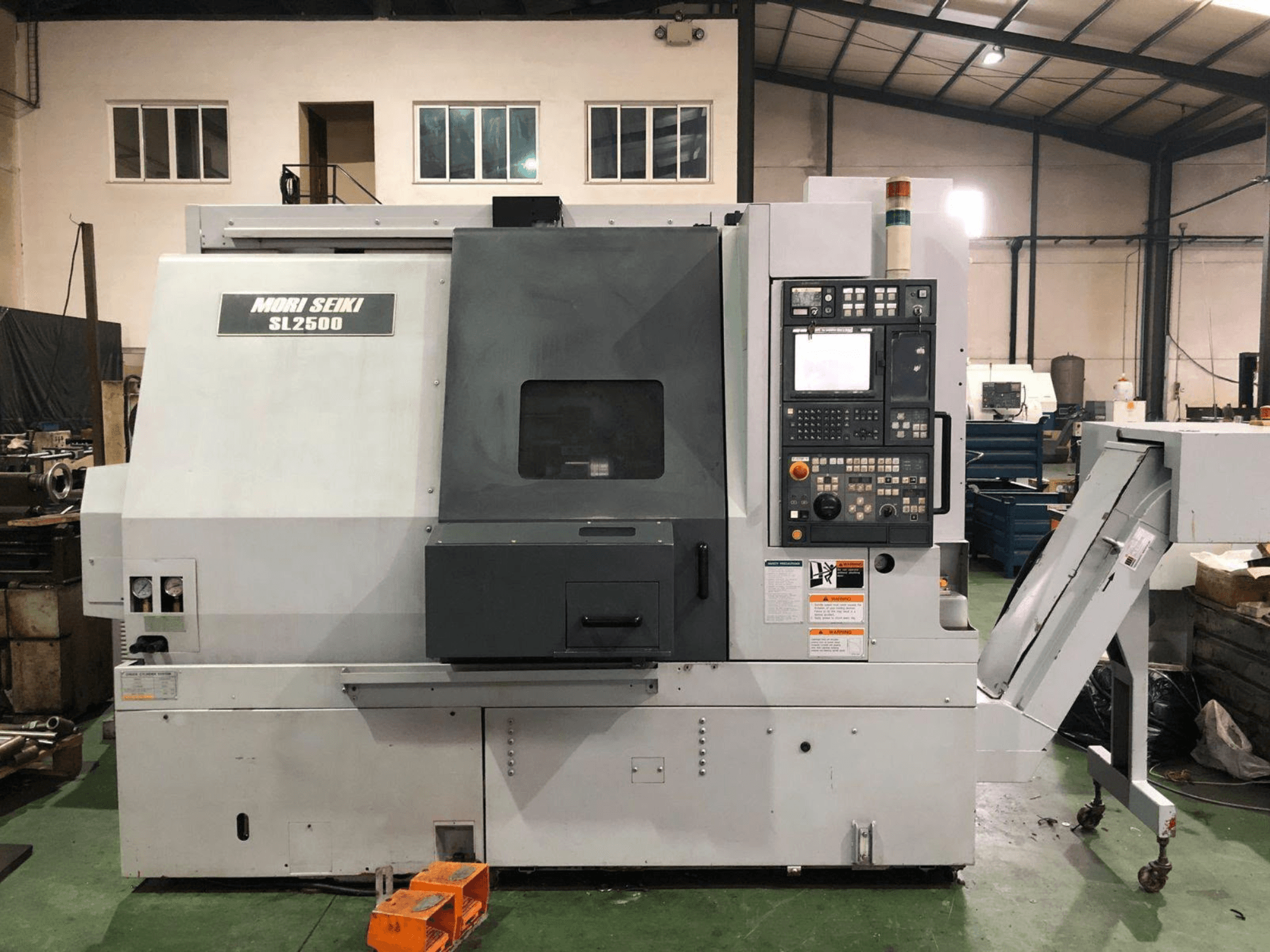

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Capacité et zone de travail :

  • Diamètre de braquage max. : 755 mm

  • Diamètre d'usinage max. : 390 mm

  • Longueur d'usinage max. : 655 mm

  • Capacité de barre : 75 mm

  • Avance rapide : 18 m/min (X) / 24 m/min (Z)

  • Guidages : guidages à rainure sur tous les axes

• Broche principale et poupée fixe :

  • Couple de la broche : 640 Nm

  • Pointe de broche : A2-8

  • Mandrin : Kitagawa B-210 de 250 mm (métrique)

  • Refroidissement : Refroidisseur d'huile de broche Daikin

• Tourelle et outils motorisés :

  • Tourelle à 12 positions (toutes les positions motorisées)

  • Temps d'indexation de la tourelle : 0,2 s

  • Vitesse de l'outil motorisé : 4 000 tr/min

  • Moteur d'outillage motorisé : 5,5 kW

  • Système d'outillage : système de changement rapide d'outils Sandvik Capto (d'une valeur comprise entre 22 000 et 24 000 €)

• Contre-poupée et axes :

  • Configuration des axes : 4 axes (X, Z, Y, C)

  • Contre-poupée : contre-poupée hydraulique programmable

  • Cône de la contre-poupée : cône Morse MT5

• Commande, logiciel et mesure :

  • Simulation graphique en 3D via un logiciel FAO propriétaire

  • Vérification du temps de cycle

  • Contrôle automatique de la charge et surveillance de l'usure des outils

  • Mesure des outils : bras de préréglage d'outils Renishaw automatique

  • Connectivité : USB, PCMCIA, RS-232

Équipement supplémentaire

• Interface pour ravitailleur de barres (machine préparée)

• Interface pour l'appui hydraulique Autoblok (prête à être installée)

• Récupérateur automatique de pièces

• Convoyeur latéral à charnières pour copeaux

• Large gamme de porte-outils statiques et motorisés

• Double pédale (commande du mandrin principal et de la poupée mobile)

• Transformateur électrique

• Documentation complète : nomenclature, schémas électriques, manuels de programmation et d'utilisation
