- ➤ Mazak INTEGREX 200 III S d'occasion à vendre | gindumac.com

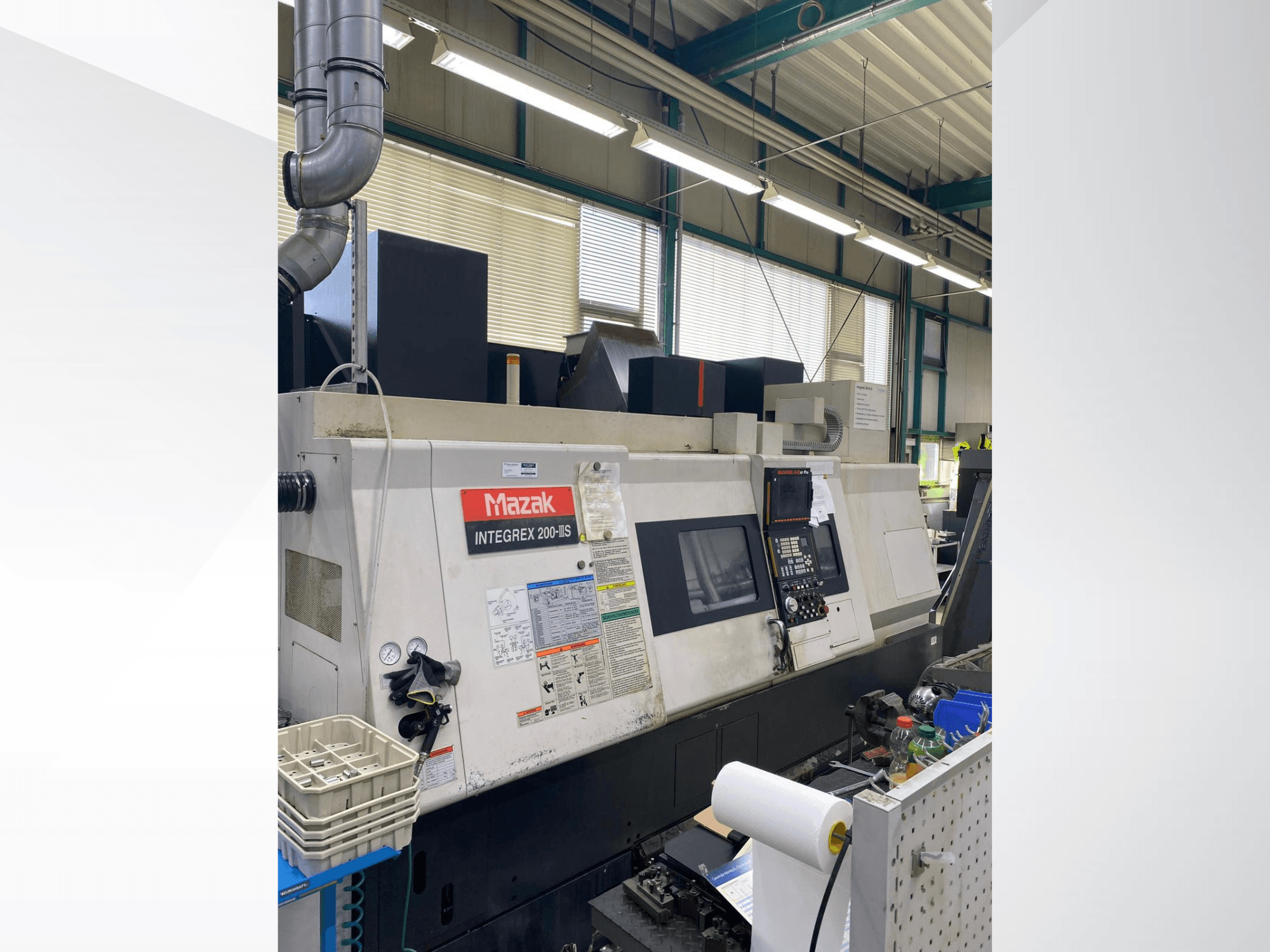

Cette machine Mazak INTEGREX 200 III S à 5 axes a été fabriquée en 2004. Elle offre un diamètre maximal de tournage de 660 mm et peut traiter des pièces pesant jusqu’à 150 kg. La machine est équipée d'un magasin d'outils d'une capacité de 80 emplacements et offre une vitesse de déplacement rapide de 38 m/min sur les axes X et Z. Si vous recherchez des capacités de tournage et de fraisage de haute qualité, pensez au centre de tournage-fraisage Mazak INTEGREX 200 III S que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: Mazak
- année: 2004
- MODÈLE: INTEGREX 200 III S
- heures de production: 615
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Centre de tournage-fraisage
- marque de l'unité de contrôle: MAZATROL
Informations techniques - Mazak INTEGREX 200 III S
Unité de contrôle
- Marque de contrôle: MAZATROL
- Modèle de contrôle: PC FUSION CNC 640MT Pro
Dimensions
- Hauteur de la machine: 2597 mm
- Longueur de la machine: 3820 mm
- Poids de la machine: 9700 kg
- Largeur de la machine: 2060 mm
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 580 mm
- Course de l’axe Y: 80 mm
- Course de l’axe Z: 1045 mm
Spécification technique
- Contre-broche: Oui
- Outils entraînés: Oui
- Puissance de broche: 22 kW
- Vitesse de broche: 5000 RPM
Informations supplémentaires
- Diamètre maximal de tournage : 660 mm
- Diamètre maximal de tournage : 660 mm
- Diamètre maximal de tournage sur le chariot : 500 - 660 mm
- Diamètre maximal de la barre à usiner : 51 mm
- Poids maximal de la pièce (mandrin compris) - pièce sur mandrin : 100 kg
- Poids maximal de la pièce (mandrin compris) - pièce sur arbre : 150 kg
- Plage de vitesse de la broche principale (réglage en continu) : 35 - 5 000 tr/min
- Puissance d'entraînement de la broche principale (puissance nominale sur 30 min / fonctionnement continu à 100 %) : 22 kW / 15 kW
- Couple maximal de la broche principale : 349 Nm
- Extrémité de la broche principale : A2-6"
- Alésage de la broche principale : diamètre 76 mm
- Diamètre du mandrin de la broche principale : 210 mm
- Précision d'indexage de la broche principale (axe C) : 0,0001°
- Puissance d'entraînement de la deuxième broche (puissance nominale sur 30 min / fonctionnement continu à 100 %) : 18,5 kW / 15 kW
- Plage de vitesse de la deuxième broche : 35 - 5 000 tr/min
- Couple maximal de la deuxième broche : 326 Nm
- Précision d'indexation de la deuxième broche (axe C) : 0,0001°
- Diamètre du mandrin de la deuxième broche : 210 mm
- Conception de la tourelle porte-outils : tourelle à broche unique pour outils fixes ou entraînés
- Puissance d'entraînement des outils entraînés (moteur IPM) (20 % de charge continue) : 15 kW
- Couple maximal des outils entraînés : 120 Nm
- Plage de vitesse des outils entraînés : 15 - 12 000 tr/min
- Conique d'outil : système de changement rapide MAZAK KM 63 (pour outils fixes)
- Type de magasin d'outils : à tambour
- Capacité du magasin d'outils : 80 emplacements (équipé pour les outils fixes et entraînés)
- Poids des outils : 10 kg max.
- Diamètre de l'outil : 90 mm max.
- Diamètre de l'outil (avec emplacements adjacents libres) : 125 mm max.
- Longueur de l'outil : 300 mm max.
- Temps de changement d'outil (étape 1, d'un outil à l'autre) : environ 1,3 s
- Course de l'axe Y : +/- 80 mm
- Course de l'axe W : 1 050 mm
- Plage de pivotement de l'axe B : de -30° à +195°
- Vitesse d'avance rapide sur l'axe X : 38 m/min
- Vitesse d'avance rapide sur l'axe Y : 26 m/min
- Vitesse de déplacement rapide axe Z : 38 m/min
- Vitesse de déplacement rapide de l'axe W : 30 m/min
- Vitesse de déplacement rapide de l'axe C : 400 tr/min
- Plage d'avance de l'axe X : 0 - 8 000 mm/min
- Plage d'avance de l'axe Z : 0 - 8 000 mm/min
- Plage d'avance de l'axe Y : 0 - 8 000 mm/min
- Capacité du réservoir de liquide de refroidissement : 220 L
- Débit de la pompe : environ 20 l/min
- Pression de la pompe : environ 5 bars
- Puissance de la pompe : 635 W
- Puissance connectée : 61,4 kVA
- Tension de service : 400 V / 50 Hz
- Pression pneumatique : 5 bars, 500 l/min
- Nombre total d'heures de fonctionnement : 3 520 heures (enregistré le 04/05/2026)
- Durée du cycle automatique : 1 581 heures
- Durée de découpe automatique : 1 267 heures
- Durée de découpe pure : 905 heures
- Temps de fonctionnement : 615 heures
- Accessoires standard / Équipement supplémentaire :
- Axe B (axe de positionnement à 0,0001°)
- Axe C (0,0001°)
- Axe Y
- Orientation de la broche sur la deuxième broche
- Synchronisation de la broche principale et de la deuxième broche
- Mandrin hydraulique à 3 mors, diamètre 210 mm, type KITAGAWA B-208, comprenant 1 jeu de mors souples (broche principale)
- Mandrin hydraulique à 3 mors de 210 mm de diamètre, type KITAGAWA B-208, comprenant 1 jeu de mors souples (deuxième broche)
- Double pédale de commande pour l'ouverture/la fermeture des mandrins de la broche principale et de la deuxième broche
- Retour d'information sur l'état des mandrins (ouvert/fermé) pour la broche principale et la deuxième broche
- Dispositif de soufflage d'air sur le mandrin (deuxième broche)
- Dispositif de réglage d'outils (Tool Eye)
- Verrouillage de la porte avant
- Système de refroidissement complet
- Protection contre le liquide de refroidissement et les copeaux grâce à une zone de travail entièrement fermée
- Éclairage de la zone de travail
- Système de convoyage des copeaux (unité Mayfran ConSep visible)
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
