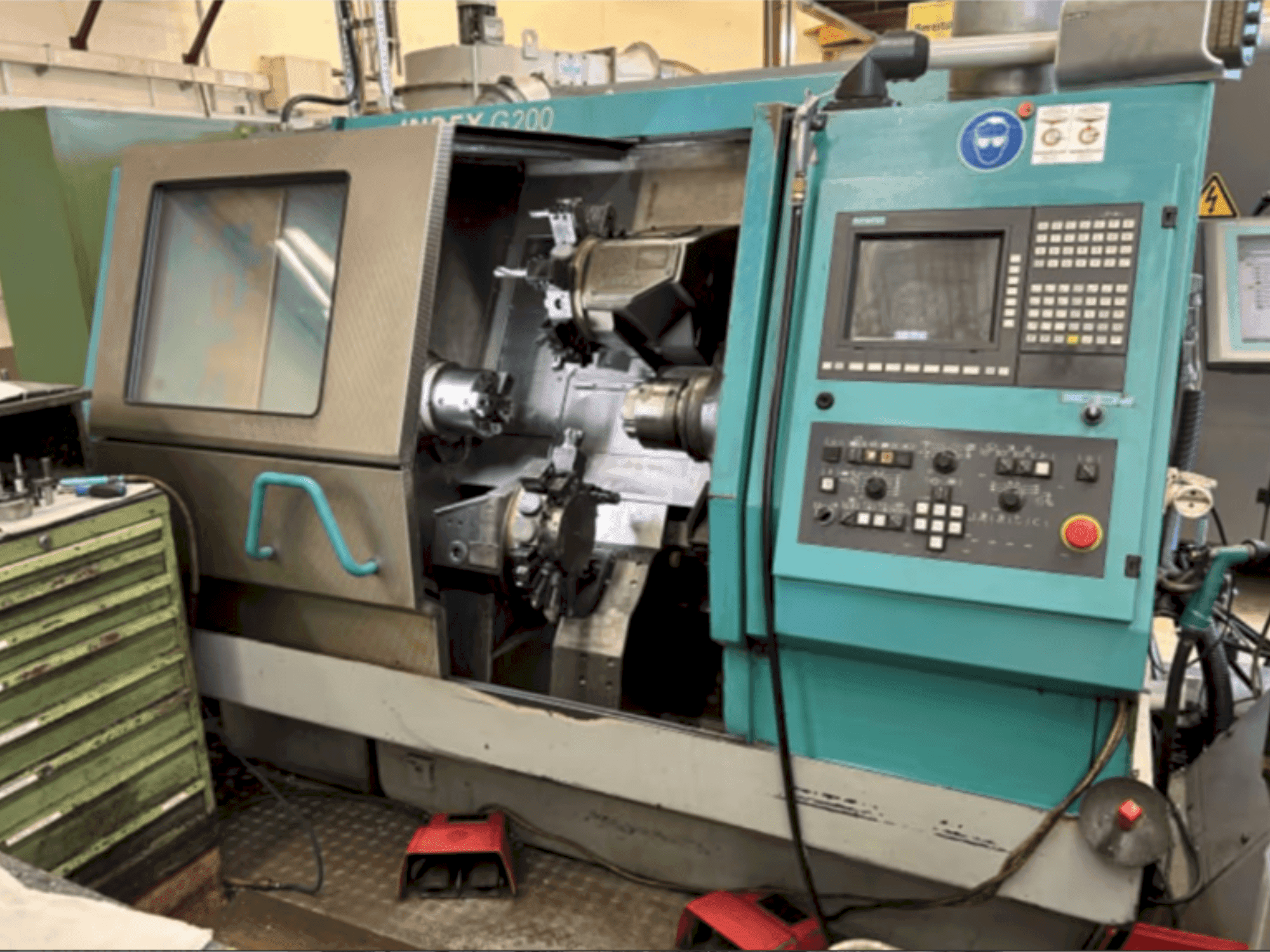

Index - G200 CDE-TUR-IND-2000-00003

Equipement supplémentaire

• Dispositif synchrone pour l'usinage en contre-broche

• Porte-outil 3 pour broche synchrone (usinage de la face arrière)

• Broche de fraisage supplémentaire

• Dispositif de fraisage de filets et de polygonage

• Changeur d'outils sans pince (6 outils, HKS-50 B, KM40)

• Manipulation des pièces WHU100

• avec axe c

• pas d'outils entraînés

Avantages de la machine

Avantages techniques de la machine

• Encombrement (sans guide matériau) : 3580 x 3108 mm

• Unité de contrôle : résolution : 0,001 mm (entrée/sortie/correction)

• Gamme de mouvements étendue avec configuration à axes multiples

• Haute précision avec une résolution de 0,001 mm dans la commande numérique

• Étages d'extension polyvalents et équipements supplémentaires pour une fonctionnalité accrue

Informations supplémentaires

Mouvement Chariot transversal 1 (en haut) - Axes XYZB : Axe X : Course du chariot 155 mm, force d'avance 5000 N, déplacement rapide 20 m/min, résolution 0,0005 mm Axe Y : Course du chariot 120 mm, force d'avance 10000 N, déplacement rapide 7,5 m/min, résolution 0,0005 mm Axe Z : Course du chariot 590 mm, force d'avance 5000 N, déplacement rapide 30 m/min, résolution 0,001 mm Axe B (rotatif) : Plage de pivotement de 360°, pas angulaires de 5° (avec verrouillage), résolution de 0,001° (avec serrage), temps de commutation pour 180° : 1 s Chariot transversal 2 (en bas) - Axes XZ : Axe X : Course du chariot 105 mm, force d'avance 5000 N, avance rapide 20 m/min, résolution 0,0005 mm Axe Z : Course du chariot 307 mm, force d'avance 5000 N, déplacement rapide 30 m/min, résolution 0,001 mm Tourelle Tourelle droite : Axe X : Course du chariot 120 mm Axe Z : Course du chariot 400 mm Distance entre le centre de la queue et le centre de la pièce : 400 mm Force de pression (max) : 5500 N Entraînement : Hydraulique ou électrique Alimentation électrique : 400 V, 50/60 Hz Charge connectée : 20-45 kVA Consommation de courant : 35-80 A Système hydraulique : Débit : 18 l/min Pression du système : 90 bar Capacité de remplissage : 70 l/min 18 l/min Pression du système : 90 bar Capacité de remplissage : 70 litres Système de refroidissement et de lubrification : Capacité de la pompe (commutable) : 20 l/min à 18 bar / 50 l/min à 3 bar / 60 l/min à 5-7 bar Quantité de remplissage : Environ 230 litres Convoyeur à copeaux : Courroie articulée ou racleur Porte-pièce : Broche principale : DB5 montage interne / D140 montage externe, cône court en option Contre-broche : D140 montage externe (seul le serrage en traction est autorisé pour le serrage de la pince et du mandrin) Données de la 1ère broche (broche principale/contre-broche) : Jeu de la broche (serrage de la pince) : Variantes : 30 mm / 42 mm / 60 mm / 65 mm Ø de la broche dans le palier avant : 75 mm (avec jeu de 30 mm) / 85 mm (42 mm) / 100 mm (60+65 mm) Vitesse (max) : 7500 tr/min (30 mm) / 6300 tr/min (42 mm) / 5000 tr/min (60 mm) Nez de broche : ISO 702/1 (taille 4 ou 5) Diamètre du copeau (Ø pièce) : 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Couple (Md max 100%) : 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Puissance (P max 100%) : 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
