- ➤ Hyundai Wia L2100SY d'occasion à vendre | gindumac.com

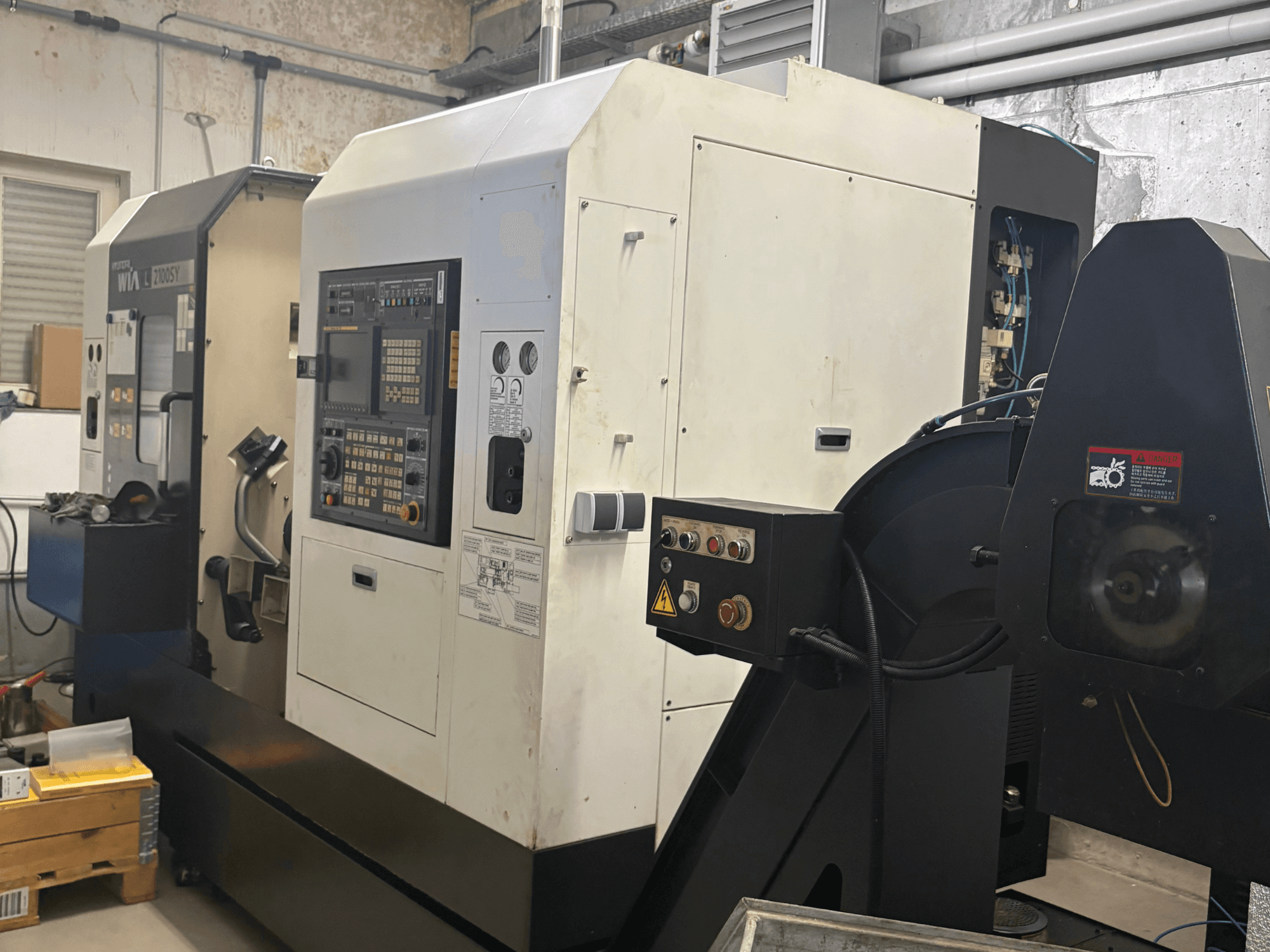

Ce centre de tournage-fraisage Hyundai Wia L2100SY à 4 axes a été fabriqué en 2012. Il offre un diamètre de tournage maximal de 335 mm et une longueur de tournage de 455 mm. La machine est équipée d'une tourelle à 12 positions et d'une vitesse de broche pouvant atteindre 4 500 tr/min. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine Hyundai Wia L2100SY que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: Hyundai Wia
- année: 2012
- MODÈLE: L2100SY
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Centre de tournage-fraisage
- marque de l'unité de contrôle: FANUC
Informations techniques - Hyundai Wia L2100SY
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: Series 18i-TB
Dimensions
- Hauteur de la machine: 2225 mm
- Longueur de la machine: 3039 mm
- Poids de la machine: 4570 kg
- Largeur de la machine: 1725 mm
Mouvement
- Nombre d’axes: 4
- Course de l’axe X: 210 mm
- Course de l’axe Z: 580 mm
Spécification technique
- Contre-broche: Oui
- Outils entraînés: Oui
- Diamètre max. de la barre: 65 mm
- Diamètre max. de la pièce: 335 mm
- Puissance de broche: 15 kW
- Vitesse de broche: 4500 RPM
- Stations d'outils: 12
Informations supplémentaires
Unité de commande : FANUC série 18i-TB
Tension : 380 V (3Ø)
Fréquence : 50 Hz
Puissance nominale : 33 kVA
Courant à pleine charge : 51 A
Tension de commande : 110 V CA / 24 V CC
Rayon de braquage au-dessus du banc : Ø 630 mm (24,8")
Diamètre de rotation au-dessus du chariot : Ø390 mm (15,4")
Diamètre de tournage max. : Ø335 mm (13,2")
Longueur de tournage maximale : 455 mm (17,8")
Capacité de la barre : Ø 65 mm (2,6")
Diamètre du mandrin : Ø210 mm (8")
Alésage de la broche : Ø 76 mm (3")
Plage de vitesse de la broche : 45–4 500 tr/min
Moteur de broche (en continu) : 15/11 kW (20/15 HP)
Moteur de broche (maximum) : 25,4/18,5 kW
Couple de la broche (en service continu) : 254,2 Nm
Couple de la broche (maximal) : 597,7 Nm
Pointe de broche : A2-6
Déplacement rapide X/Y : 24/24 m/min
Déplacement rapide Z : 18/12 m/min
Type de chariot : guidage à caisson
Tourelle : BMT65
Dimensions extérieures de l'outil : □25 × 25 mm
Diamètre intérieur de l'outil : Ø50 mm (2")
Temps d'indexation : 0,2 s/pas
Moteur de l'axe X : 5,5/3,7 kW
Moteur de l'axe Z : 5,5/3,7 kW
Couple : 5 000 Nm
Capacité du réservoir de liquide de refroidissement : 220 L (58,1 gal)
Capacité du réservoir de lubrification : 0,9 L (0,5 gal)
Puissance requise : plus de 35 kVA
Mandrin de la broche principale : Samchully MH-208
Mandrin de la broche secondaire : Samchully HS-06
Mâchoires de mandrin en option
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
