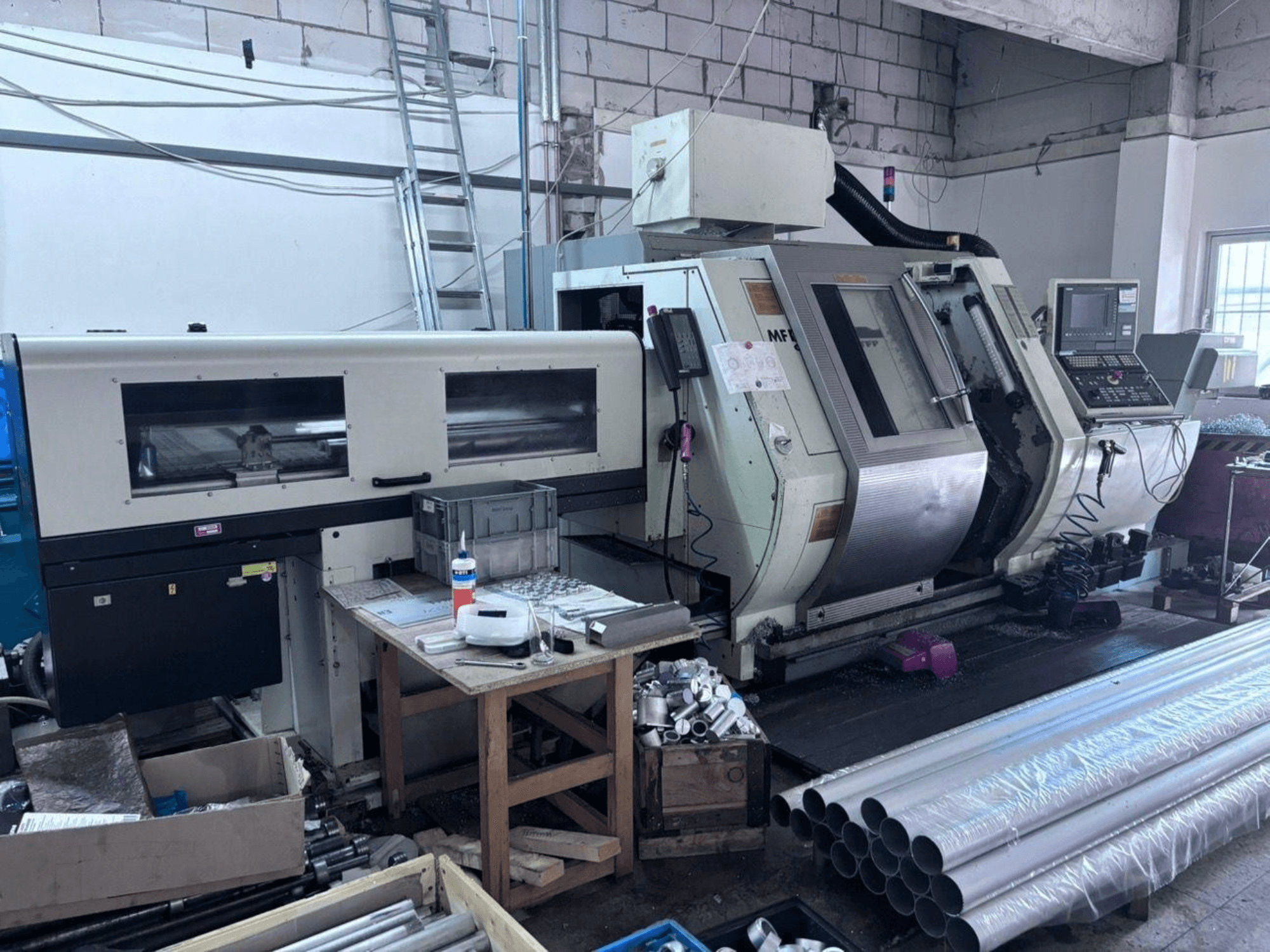

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

CARACTÉRISTIQUES TECHNIQUES :

- Conception du banc : banc incliné à 45°, glissières à rouleaux

- Diamètre de rotation : 240 mm

- Diamètre de tournage normal : 200 mm

- Entraxe des broches : 800 mm

- Course du chariot 1 en X/Z (transversale/longitudinale) : 190 / 555 mm

- Course du chariot 2 sur les axes X/Z (transversale/longitudinale) : 190 / 555 mm

- Course de l'axe Y du chariot 1 : 40 mm

- Course longitudinale de la broche 2 : 600 mm

- Broche principale 1 (gauche) :

- Diamètre du mandrin : 200 mm

- Capacité maximale de la barre : 65 mm

- Bride plate de la tête de broche : 170 h5

- Alésage de la broche : 79 mm

- Diamètre intérieur du tube de traction : 66 mm

- Diamètre du roulement avant : 120 mm

- Puissance d'entraînement (40/100 % ED) : 28 / 21 kW

- Plage de vitesse : 25 - 5 000 tr/min (min⁻¹)

- Vitesse du coude : 850 tr/min (min⁻¹)

- Couple maximal (40/100 % ED) : 320 / 240 Nm

- Type d'entraînement : CA / 1 (ISM)

- Déplacement rapide de l'axe C : 250 tr/min (min⁻¹)

- Couple de maintien de l'axe C : 200 Nm

- Précision d'indexation de l'axe C : 0,025°

- Contre-broche / broche principale 2 (droite) :

- Diamètre du mandrin : 200 mm

- Capacité maximale de la barre : 42 mm

- Bride plate de la tête de broche : 140 h5

- Alésage de la broche : 56 mm

- Diamètre intérieur du tube de tirage : 44 mm

- Diamètre du roulement avant : 90 mm

- Puissance d'entraînement (40/100 % ED) : 18 / 14 kW

- Plage de vitesse : 31 - 6 300 tr/min (min⁻¹)

- Vitesse du coude : 1 000 tr/min (min⁻¹)

- Couple maximal (40/100 % ED) : 130 / 173 Nm

- Type d'entraînement : CA / 1 (ISM)

- Déplacement rapide de l'axe C : 250 tr/min (min⁻¹)

- Couple de maintien de l'axe C : 120 Nm

- Précision d'indexation de l'axe C : 0,025°

- Chariot 1 (supérieur) :

- Déplacement rapide X/Z : 20 / 30 m/min (sans axe Y) ou 20 / 7,5 / 30 m/min (X/Y/Z avec axe Y)

- Force d'avance X/Z : 4 / 7 kN

- Résolution de déplacement : 0,001 mm

- Pas x diamètre de la vis à billes : 12 x 28 / 15 x 32 mm (sans Y) ou 12 x 28 / 5 x 32 / 15 x 32 mm (avec Y)

- Chariot 2 (inférieur) :

- Déplacement rapide X/Z : 20 / 30 m/min

- Force d'avance X/Z : 4 / 7 daN (kN)

- Résolution de la course : 0,001 mm

- Pas x diamètre de la vis à billes : 12 × 28 / 15 × 32 mm

- Chariot 3 (mouvement Z de la broche 2) :

- Déplacement rapide A : 30 m/min

- Force d'avance A : 7 kN

- Résolution de course A : 0,001 mm

- Pas x diamètre de la vis à billes : 15x32 mm

- Tourelles d'outils (supérieure et inférieure) :

- Nombre de postes d'outils : 2 x 12

- Diamètre de la tige d'outil (DIN 69880 / VDI) : 30 mm

- Postes d'outils motorisés : 2 x 12

- Puissance des outils entraînés (40/100 % ED) : 5 kW

- Couple maximal des outils entraînés (40/100 % ED) : 16 Nm

- Plage de vitesse des outils motorisés : 40 - 4 000 tr/min (min⁻¹)

- Caractéristiques électriques :

- Tension : 400 V (triphasé, 50 Hz)

- Puissance connectée : 65 kVA

- Courant nominal : 95 A

- Fusible de secours : 100 A

- Tensions auxiliaires : 230 V / 24 V=

- Système hydraulique :

- Capacité du réservoir : environ 25 L

- Puissance de la pompe : 2,2 kW

- Pression maximale du système : 80 bars

- Pression du dispositif de serrage : 80 bars

- Système de refroidissement et filtration :

- Capacité du réservoir : 200 L

- Puissance de la pompe : 1,65 kW

- Débit à 6 bars : 50 L/min

- Équipé d'une unité de filtration à bande/papier

- Dimensions et poids de la machine :

- Longueur totale (avec convoyeur à copeaux) : 4 770 mm

- Profondeur totale (avec armoire électrique) : 2 220 mm

- Hauteur totale (avec armoire électrique) : 1 950 mm
