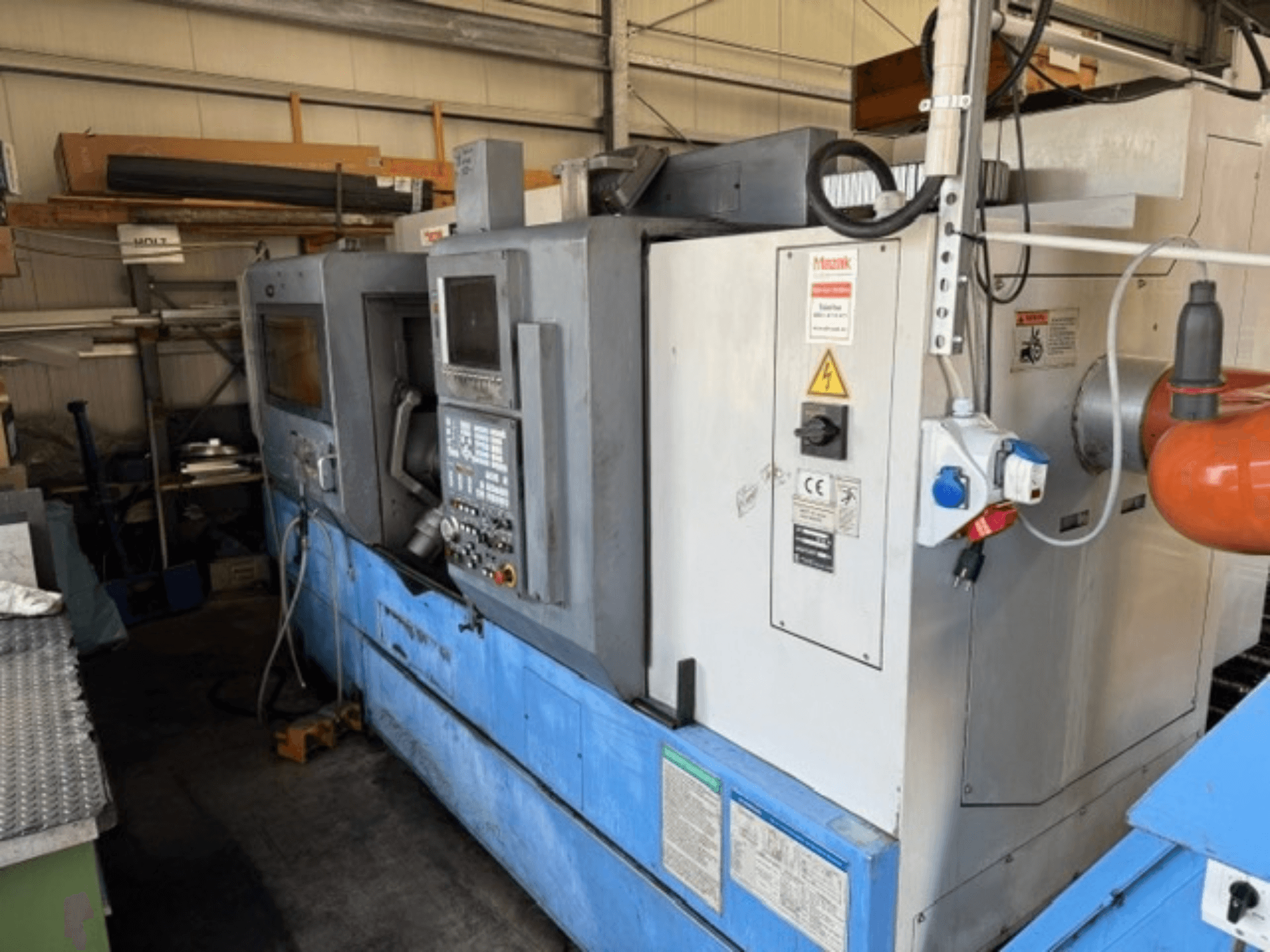

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Heures de fonctionnement : 116 213 heures

- Diamètre maximal de rotation : 560 mm

- Dépassement maximal au-dessus du chariot : 500 mm

- Diamètre de tournage maximal : 410 mm

- Diamètre de tournage standard : 336 mm

- Longueur de tournage maximale : 989 mm

- Capacité maximale de la barre (diamètre) : 77 mm

- Plage de vitesse de la broche principale : 35 - 3 300 tr/min

- Puissance du moteur de la broche principale : 26 kW / 22 kW (30 min / 100 % en continu)

- Couple maximal de la broche : 637 Nm

- Poupée : A2-8"

- Alésage de passage de la broche : 88 mm

- Diamètre du mandrin : 304 mm

- Indexation de l'axe C : 0° - 360° / 0,001°

- Nombre de positions de tourelle : 12

- Dimensions de la tige de l'outil de tournage : 25 x 25 x 150 mm

- Plage de diamètres de tige de barre d'alésage : 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Temps d'indexation de la tourelle : environ 2,2 s

- Puissance du moteur des outils entraînés : 7,5 kW

- Couple max. des outils entraînés : 96 Nm

- Plage de vitesse des outils entraînés : 90 - 1 500 tr/min

- Capacité de perçage des outils motorisés : 23 mm

- Capacité de taraudage des outils motorisés : M16 (porte-outil de type H) / M12 (porte-outil de type V)

- Capacité de fraisage en bout des outils entraînés : 25 mm

- Course de l'axe X : 245 mm

- Course de l'axe Z : 1 035 mm

- Avance rapide sur l'axe X : 18 m/min

- Avance rapide sur l'axe Z : 24 m/min

- Avance rapide sur l'axe C : 100 tr/min

- Vitesse d'avance des axes X/Z : 0 - 5 000 mm/min

- Vitesse d'avance de l'axe C : 1° à 2 000°/min

- Course de la broche de la poupée mobile : 130 mm

- Diamètre de la broche de la poupée mobile : 100 mm

- Cône de la contre-poupée : MK 4

- Course de la poupée mobile : 880 mm

- Capacité du réservoir de liquide de refroidissement : 250 l

- Débit de la pompe de liquide de refroidissement : env. 20 l/min

- Pression de la pompe de liquide de refroidissement : 5 bars

- Puissance nominale : 52 kVA

- Tension d'alimentation : 400 V / 50 Hz

- Pression pneumatique : 5 bars, 100 l/min

- Encombrement au sol : environ 7,7 m²

- Poids de la machine : environ 9 500 kg

- Équipements et accessoires supplémentaires : Tool Eye (système de préréglage d'outils), mandrin hydraulique à 3 mors de 304 mm avec mors souples/durs, capot de protection contre les copeaux et le liquide de refroidissement, éclairage de travail, taraudage synchronisé, porte-outils motorisés (CAT40 : 3 verticaux, 3 horizontaux), porte-barres d'alésage, jeu d'outils de réglage, équipement de fondation
