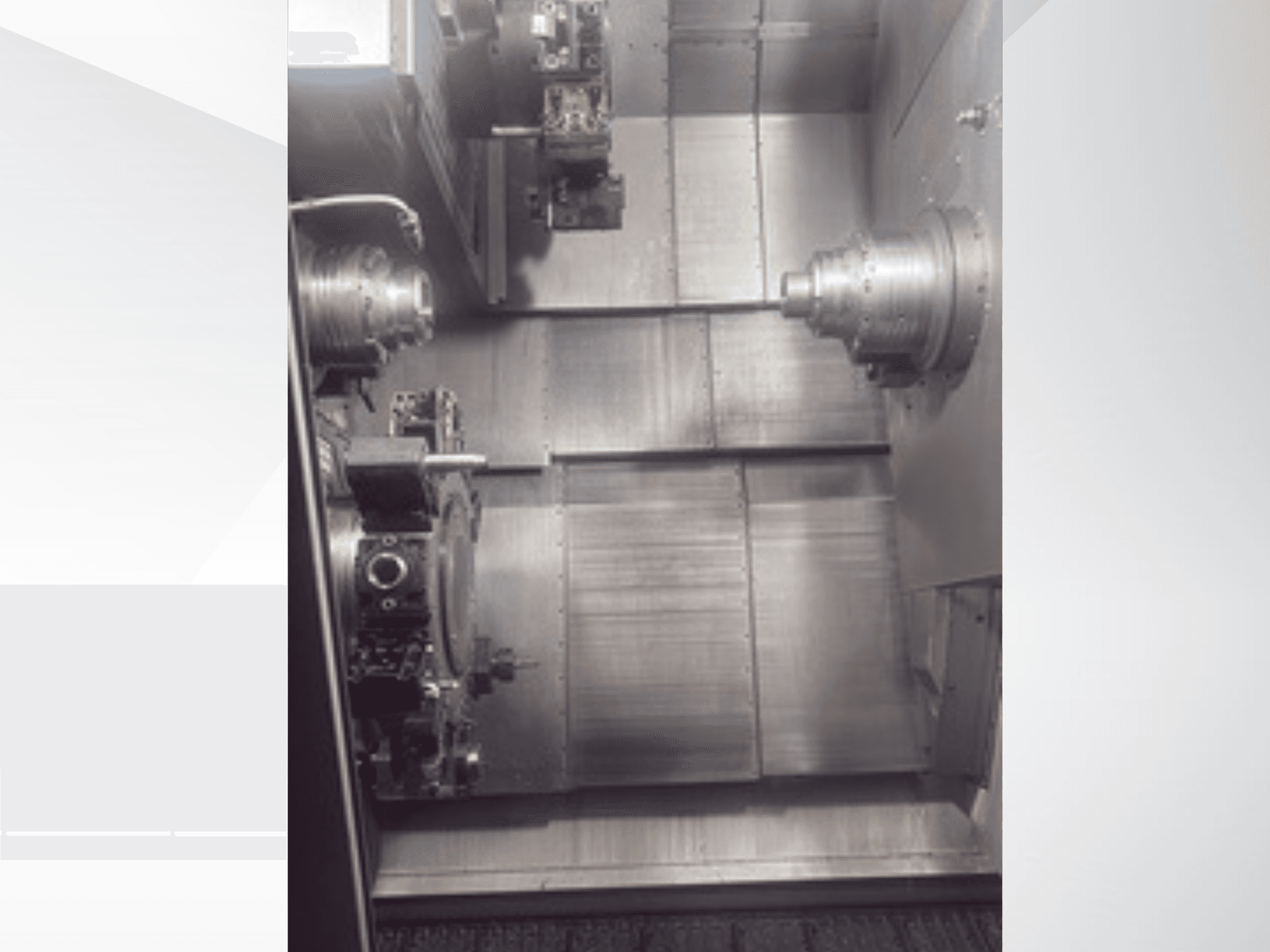

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Généralités

  • Diamètre de pivotement maximal : 800 mm

  • Diamètre maximal de tournage : 515 mm

  • Distance entre les extrémités des broches : 614 mm

  • Puissance installée : 35,5 kVA

  • Capacités des réservoirs : liquide de refroidissement 510 L, huile de lubrification 18 L, huile hydraulique 100 L

• Courses des axes

  • Tourelle supérieure (T1) : X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Tourelle inférieure (T2) : X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Axes de la sous-broche : X3 +120/-120 mm, Z3 580 mm

• Vitesses d'avance rapide

  • Axes X : 30 m/min

  • Axes Z : 30 m/min

  • Axes Y : 20 m/min

• Accélération des axes

  • Tous les axes linéaires : 1 G (9,8 m/s²)

• Broche principale

  • Type : moteur intégré

  • Diamètre du mandrin : 210 mm

  • Pointe de broche : ASA A2-6

  • Capacité de barre : 66 mm

  • Alésage de la broche : 72,5 mm

  • Diamètre intérieur du tube de traction : 66 mm

  • Diamètre extérieur du roulement : 170 mm

  • Puissance (max. / S3 25 % / S1) : 35,5 / 28,3 / 23,5 kW

  • Couple (max. / S3 25 % / S1) : 205 / 180 / 150 Nm

• Contre-broche

  • Vitesse maximale : 4 000 tr/min

  • Capacité de barre : 66 mm

  • Alésage de la broche : 72,5 mm

  • Diamètre intérieur du tube de traction : 66 mm

  • Diamètre extérieur du roulement : 170 mm

  • Course X3 : ±120 mm

  • Course Z3 : 580 mm

  • Puissance (max. / S3 25 % / S1) : 35,5 / 28,3 / 23,5 kW

  • Couple (max. / S3 25 % / S1) : 205 / 180 / 150 Nm

• Tourelles (supérieure et inférieure)

  • Nombre de stations : 24

  • Positions d'outils motorisés : 12

  • Dimensions des outils : 20 × 20 mm / 25 × 25 mm

  • Temps d'indexation : 0,1 s

  • Force de serrage : 3 200 kgf

  • Diamètre de l'accouplement Curvic : 150 mm

• Outillage motorisé

  • Type de moteur : moteur synchrone intégré

  • Vitesse maximale : 12 000 tr/min

  • Puissance (max. / S1) : 14 / 10 kW

  • Couple maximal (max. / S1) : 42 / 32 Nm

  • Refroidissement : refroidissement entièrement à l'huile

  • Interface d'outil standard : NT-55

• Construction

  • Banc incliné à 60° en fonte GG-25 haute résistance, optimisé par analyse par éléments finis (FEA)

  • Poids du banc : 4 450 kg

  • Guides linéaires à rouleaux NSK et vis à billes précontraintes

  • 8 moteurs intégrés refroidis à l'huile

  • Conception thermiquement stable avec broches orientées à 90° par rapport au plan X–Z

• Gestion du liquide de refroidissement et de la température

  • Puissance du refroidisseur d’huile : 5 000 W

  • Pompe de refroidissement standard : 6 bars / 60 l/min

  • Capacité du réservoir de liquide de refroidissement : 510 L

  • Refroidissement par huile des deux broches, de tous les moteurs intégrés aux axes X/Y et des deux moteurs d’outils motorisés

  • Compensation thermique via la régulation de la température de l'huile

• Commande CNC

  • Fanuc 31i-T Plus avec iHMI, écran tactile 15 pouces

  • Programmation conversationnelle Manual Guide i

  • Connectivité Ethernet et USB

  • Fonctionnalité d'assistance à distance

  • Compatible Industrie 4.0

  • 14 axes contrôlés : X1, X2, X3 ; Y1, Y2 ; Z1, Z2, Z3 ; T1, T2 ; M1, M2 ; C1, C2

  • Commande simultanée de 4 axes par canal

  • Fonctions : taraudage rigide, tournage polygonal, interpolation cylindrique, interpolation en coordonnées polaires, taillage d'engrenages et capacité de skiving

• Arguments clés de vente

  • Double broche + tourelles à double axe Y

  • Capacité d’usinage simultané à 4 outils

  • Architecture entièrement motorisée (sans courroies)

  • Capacité de barres de 66 mm sur les deux broches

  • Outillage motorisé à 12 000 tr/min

  • Usinage superposé avec sous-broche mobile

  • Convient à la production en grande série de pièces automobiles, hydrauliques, aérospatiales et de pièces tournées de précision

Équipement supplémentaire

• Pompe de refroidissement haute pression en option : 15 bars

• Contre-poupée en option

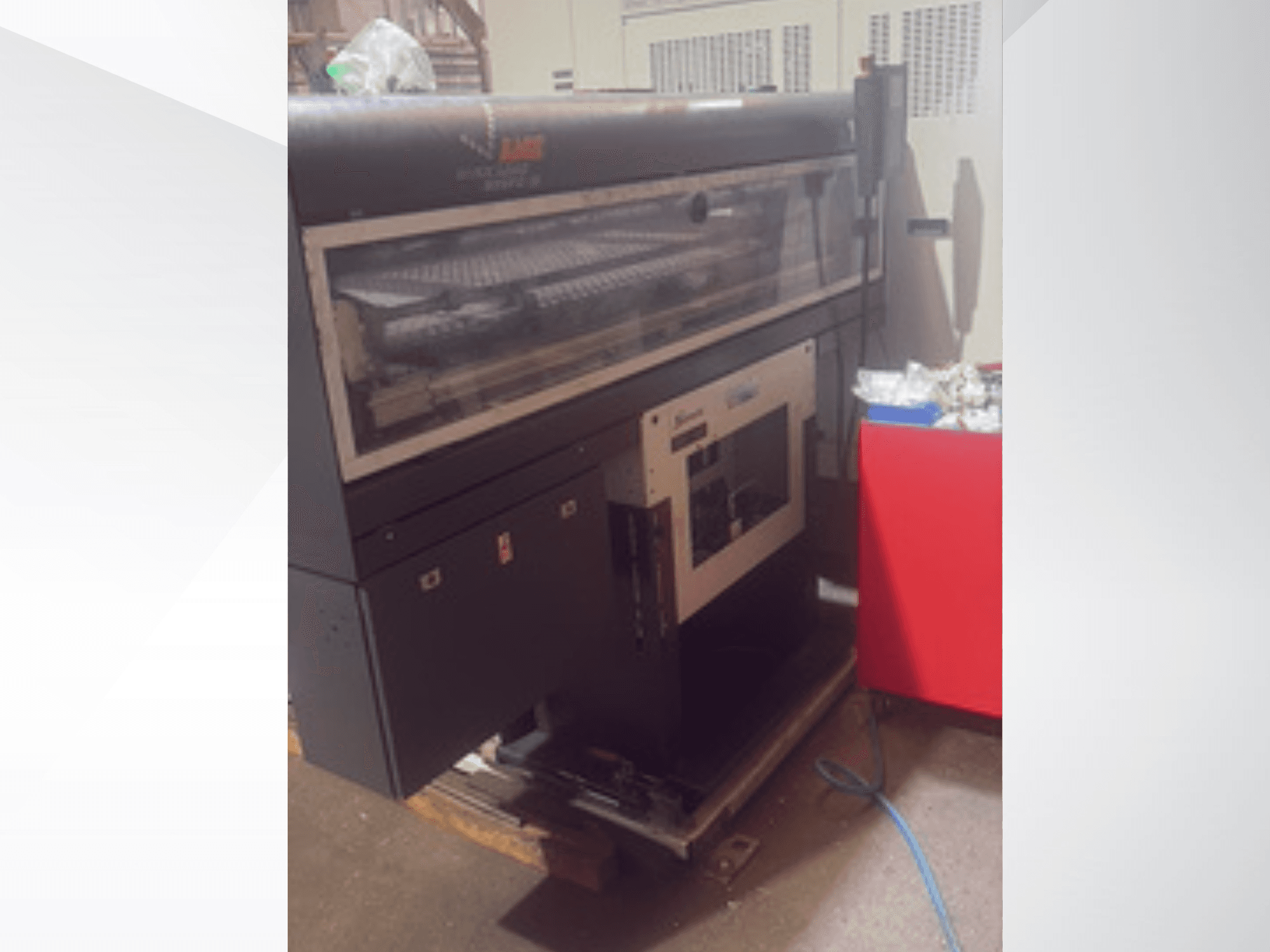

• Non spécifié dans les informations fournies : robots, automatisation, convoyeur à copeaux, ravitailleur de barres
