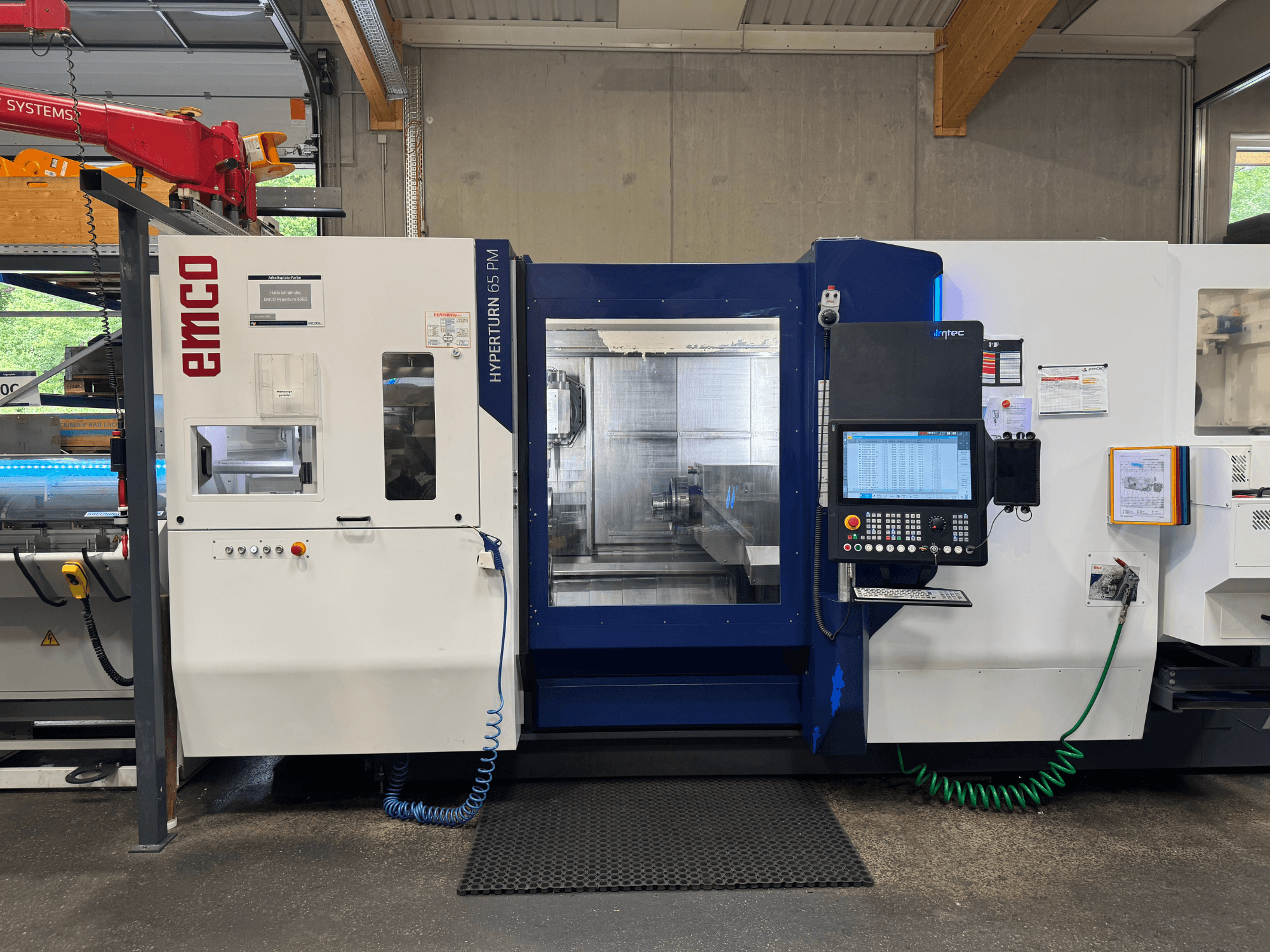

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Broche principale (entraînement direct) :

  • Couple max. : 250 Nm

• Broche secondaire (entraînement direct) :

  • Puissance d'entraînement max. : 29 kN (telle que fournie)

  • Couple max. : 250 Nm

  • Plage de vitesse : 0–5 000 tr/min

• Broche de fraisage (entraînement direct) :

  • Puissance d'entraînement max. : 37 kW

  • Couple maximal : 30 Nm

  • Plage de vitesse : 0–12 000 tr/min

• Tourelle porte-outils (entraînement direct) :

  • Puissance d'entraînement max. : 10 kW

  • Couple maximal : 30 Nm

  • Plage de vitesse : 0–12 000 tr/min

• Cinématique et axes :

  • Chariot transversal en haut avec broche de tournage/fraisage comme broche motorisée ; serrage hydraulique pendant le tournage

  • Course de l'axe Y : +/- 120 mm

  • Axe B à entraînement direct : +/- 120°, serrage hydraulique

• Outillage :

  • Magasin d'outils à 40 positions, HSK-T63

  • Tourelle radiale à 12 positions à entraînement direct, interface d'outils BMT55P

• Broches et serrage :

  • Vérin de serrage haut avec tube de traction pour la broche principale

  • Vérin de serrage complet avec serrage partiellement creux de 66 x 550 mm de profondeur dans la contre-broche

  • Pression de serrage programmable pour la broche principale et la contre-broche

  • Rinçage externe de l'avance sur la broche principale et la contre-broche

  • Frein de maintien mécanique sur la broche principale et la contre-broche

  • Axe C pour la broche principale et la contre-broche

• Commande et IHM :

  • SINUMERIK ONE / OPERATE, interface utilisateur basée sur l'application EMCONNECT

  • Écran multitactile de 22 pouces

  • PC industriel avec 240 Go

  • Programmation par dialogue SHOPTURN

  • Simulation 3D et dessin

  • Détection des résidus de matière

  • Déblocage à partir d'une mémoire externe

  • Lecteur CAO (importation DXF)

  • TRANSMIT et TRACYL pour la programmation de l'axe C

  • Interface USB, lecteur réseau (Ethernet)

  • Clavier PC avec raccourci clavier IHM

  • Barre d'état à LED

• Fluides et raccordements :

  • 2 conduites de liquide de refroidissement à 25 bars

  • 2 pompes de rinçage à 4,3 bars

  • Climatiseur pour armoire électrique

  • Système de refroidissement pour les moteurs de broches, la broche de fraisage, le moteur couple de l'axe B et l'entraînement direct de la tourelle

  • Groupe hydraulique

  • Éclairage de la machine

  • 8 éléments de nivellement

• Retour d'information/mesure :

  • Règles en verre : X1 (avec système pneumatique), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Équipement supplémentaire

• Gestion et filtration des copeaux :

  • Convoyeur à copeaux à bande articulée, hauteur de déchargement 1 200 mm

  • Système de filtration à bande, 980 litres

  • Pompe à eaux usées

• Options de commande/surveillance :

  • Manivelle électronique BAOD-SL (portable, fixation magnétique pour les contrôleurs Siemens)

  • Surveillance de la rupture et de l'usure des outils EMCO / B40D-SL

  • Sonde sans fil / Contrôle de rupture de foret HSK BK-MICRO

  • Tournage sur 4 axes / usinage équilibré (option SINUMERIK)

  • Vitesse alternative de la broche arrière (option SINUMERIK)

  • Tourelle en tant que contre-poupée (option SINUMERIK)

  • Contre-broche en tant que contre-poupée (option SINUMERIK)

• Chargeur de barres (caractéristiques techniques fournies) :

  • Longueur des barres : 300–1 200 mm

  • Diamètre des barres : 10–104 mm

  • Surface d'appui des barres (vue de face) : 800 x 1 250 mm

  • Capacité de chargement : 12 barres de 65 mm de diamètre

  • Capacité de charge maximale : 400 kg (max. 74 kg/barre)

  • Matériau rectangulaire : longueur minimale des côtés 6 mm ; circonférence maximale 105 mm

  • Pièces hexagonales : SW 5 à 85 mm

  • Pièce ronde : < 15 mm

  • Profondeur de rétraction de la tige de poussée : 1 470 mm

  • Alimentation : 24 V CC (interface)

  • Dimensions : longueur 1 800 mm ; largeur 1 315 mm

  • Hauteur du chariot/de la broche : 1 090–1 330 mm

  • Poids : env. 620 kg

• Accessoires :
  Mandrin de serrage, système de changement rapide Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Mandrin Span T210 GR0
  4 mandrins Bachen INOFlex® VT-S 016 (160 mandrins)
  Valeur approximative de la marchandise : 70 000 €

  Ainsi que des supports BMT 55 en position basse
  et supports 40Hsk (valeur des marchandises : environ 30 000)

• Livré avec une sonde 3D (HSK63)
