EMCO - E45AT-TUR-EMC-2019-00001

• Connexion : KK5 (DIN 55026)

• Capacité de la barre : 45 mm

• Puissance d'entraînement : 13 kW

• Vitesse de rotation : 0-6300 tr/min

• Axe C sur la broche principale

Tourelle d'outils

• Axiale VDI30 à 12 positions

• Logique directionnelle pour jusqu'à 6 outils entraînés

• Outils entraînés : max. 4 kW / max. 16 Nm

• Vitesse des outils entraînés : 0-5000 tr/min

Contre-pointe

• Programmable, actionnée hydrauliquement

• Force de serrage maximale : 6000 N

• Cône morse : MK4

• Cylindre de serrage creux avec tube de traction

Commande et logiciel

• SINUMERIK 828D OPERATE

• Programmation du dialogue SHOPTURN

• Interface USB

• Réseau / Ethernet

• Moniteur couleur TFT 10.4

• Simulation 3D

Caractéristiques des médias et de la machine

• Éclairage de la machine

• Système de refroidissement avec pompe (3,5 bars)

• Unité hydraulique

• Interface du convoyeur de copeaux

• Certificat CE

• Documentation

Mesure de l'outil (E45)

• Bras de mesure fixé dans la zone de travail

• Mesure d'outil sur la tourelle

• Temps de préparation courts / mesures précises / rentabilité

Serrage de la pièce

• Mandrin à 3 mors KK5

• Vitesse maximale : 6300 tr/min

• Diamètre : 20 mm

• Mors souples + durs

Autres (liés à la machine)

• Pistolet à eau

• Air vers la broche

• Séparateur huile/liquide de refroidissement

• Contrôle automatique du liquide de refroidissement

• Volant électronique

• Protection contre le changement d'outil

• Raccords hydrauliques

• Raccords pneumatiques

• Emballage de la machine : palette + housse de protection

Equipement supplémentaire

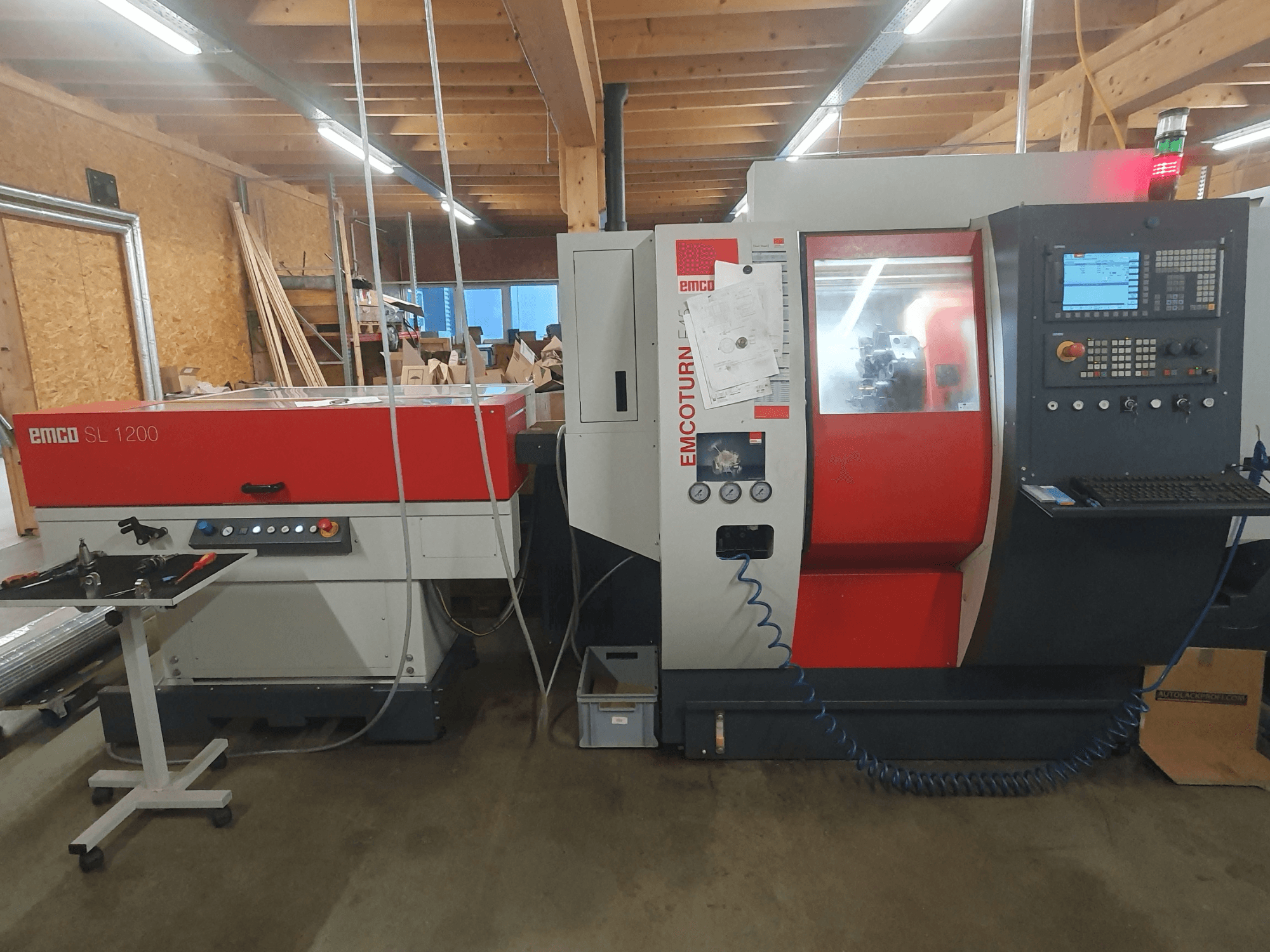

Ravitailleur de barres / magasin (SL1200 - comme référencé)

• Longueur de la barre : 850-1200 mm

• Diamètre de la barre : Ø 8-95 mm

• Vitesse d'avance max : 60 m/min

• Changement de barre : environ 3 s

• Changement de magasin : environ 15 s

• Surface de support du matériau : 550 × 1210 mm

• Capacité de matériau : 10 × Ø 55 mm

• Côté d'utilisation : à droite

• Alimentation électrique : 240 V DC/DC

• Alimentation en air : 6 bar

• Dimensions : 1700 × 1250 × 1090-1380 mm 1700 × 1250 × 1090-1380 mm

• Poids : environ 500 kg

• Dispositif de sécurité : CE

• Fonction haute vitesse

• Documentation

Rallonge de broche (pour l'utilisation d'un ravitailleur)

• E45 / MT45 / HT45 → DM45

• Pour broche de 45 mm

• Barres courtes jusqu'à 1100 mm

• Avec douilles de réduction (3 pièces)

• Nécessaire pour l'utilisation avec SL1200

Convoyeur à copeaux

• Convoyeur à bande articulé

• Hauteur de déchargement : 1200 mm

Unité de refroidissement à haute pression

• 14 bar / 50 Hz

• Pompe haute pression supplémentaire

• Pour les outils avec arrosage interne

• Interface et logiciel

Interface du robot

• Interface PROFI-NET

• Signaux 24 V

• Déverrouillage de sécurité

• Commutation fonctionnement automatique/manuel

Composants supplémentaires

• Clavier PC USB (QWERTY)

• LED d'état de la machine : Vert (Automatique), Rouge (Alarme), Blanc (Manutention)

Matériel d'installation et de montage

• 4× amortisseurs de vibrations

• 4× supports de montage

• 4× ancrages robustes

Dispositif de collecte des pièces

• Actionné pneumatiquement

• Longueur maximale de la pièce : 120 mm

• Diamètre maximal : 45 mm (51 mm)

• Poids maximal : 2 kg

• Boîte de collecte / bande transporteuse
