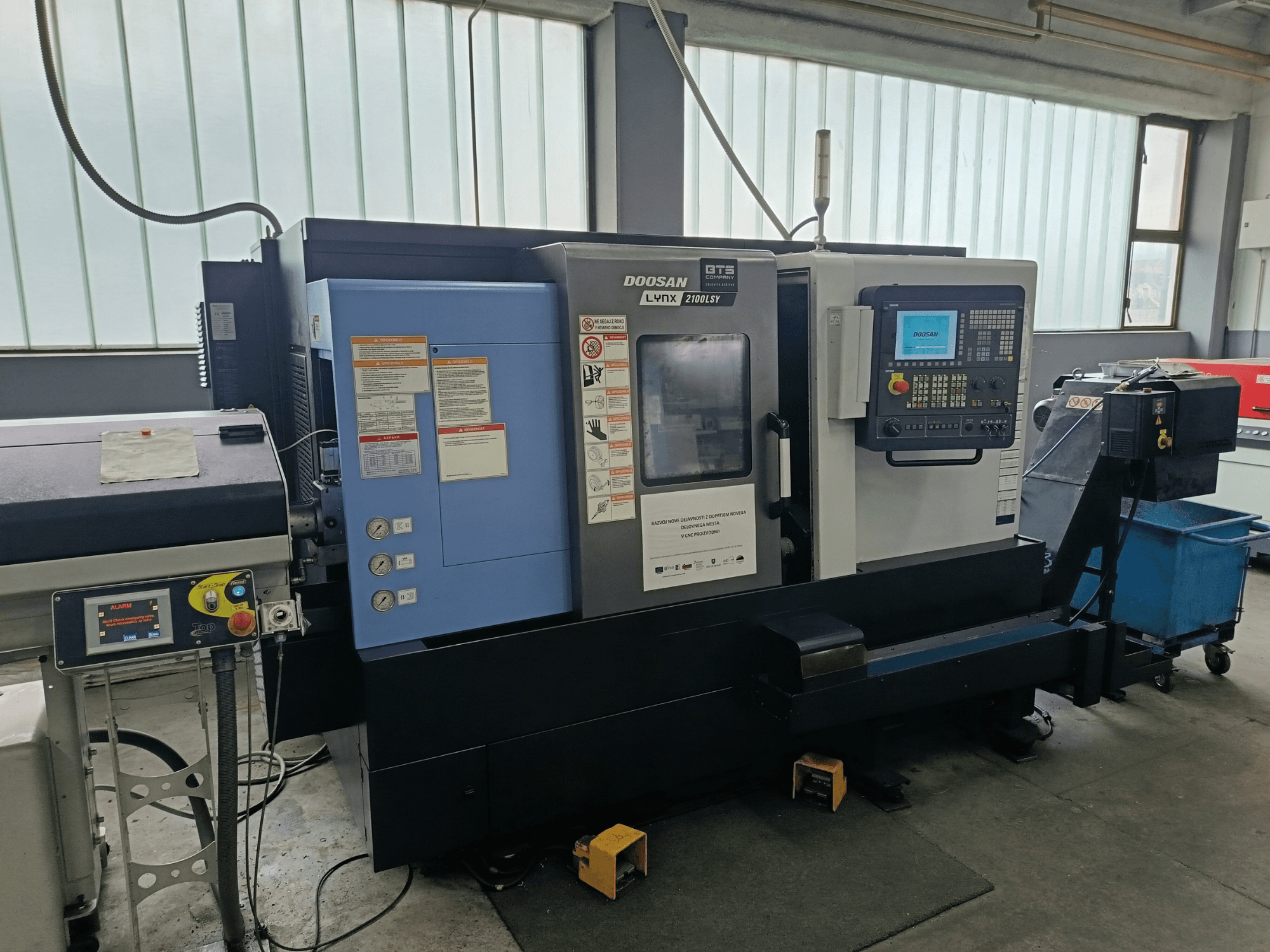

DOOSAN - LYNX 2100 LSYSI-TUR-DOO-2019-00001

• Caractéristiques principales :

  • Broche principale + broche secondaire

  • Axe Y pour les opérations multi-tâches

  • Tourelle à 12 stations (24 positions d'indexation)

  • Outillage en direct (outils entraînés)

  • Interface d'outils : BMT45

• Capacité de serrage (sur la machine) :

  • Mandrin hydraulique à 3 mors : 170 mm

• Portée de la livraison :

  • Transport au client

  • Installation et mise en service de la machine

  • Formation de base de l'opérateur (14 heures)

• Principaux avantages :

  • Axe Y + broche secondaire → capacité d'usinage complète

  • Outillage en direct → tournage et fraisage en une seule opération

  • Ravitailleur de barres → idéal pour la production en série

  • Manipulation automatisée des pièces → productivité accrue

Équipement supplémentaire

• Ravitailleur de barres : Top Automazioni Fusion 350 (Ø20-50 mm, jusqu'à 3200 mm de longueur)

• Mandrin supplémentaire à 3 mors : 135 mm

• Système de pinces de serrage, capacité 5-65 mm

• Convoyeur de copeaux (à bande, évacuation latérale)

• Collecteur de pièces pour la sous-broche

• Récupérateur d'huile

• Système de refroidissement à haute pression (5-7 bars, filtration 20 µm)

• Mesure automatique de l'outil

• Système de surveillance de la charge de la broche et de l'axe

• Lampe de signalisation à 3 couleurs

• Bras de manutention des pièces (pour le déchargement de la sous-broche)

• Ensemble d'outils :

  • 2 porte-outils droits

  • 2x porte-outils angulaires

  • 1x porte-outil angulaire étendu

  • 1x jeu de porte-outils de tournage
