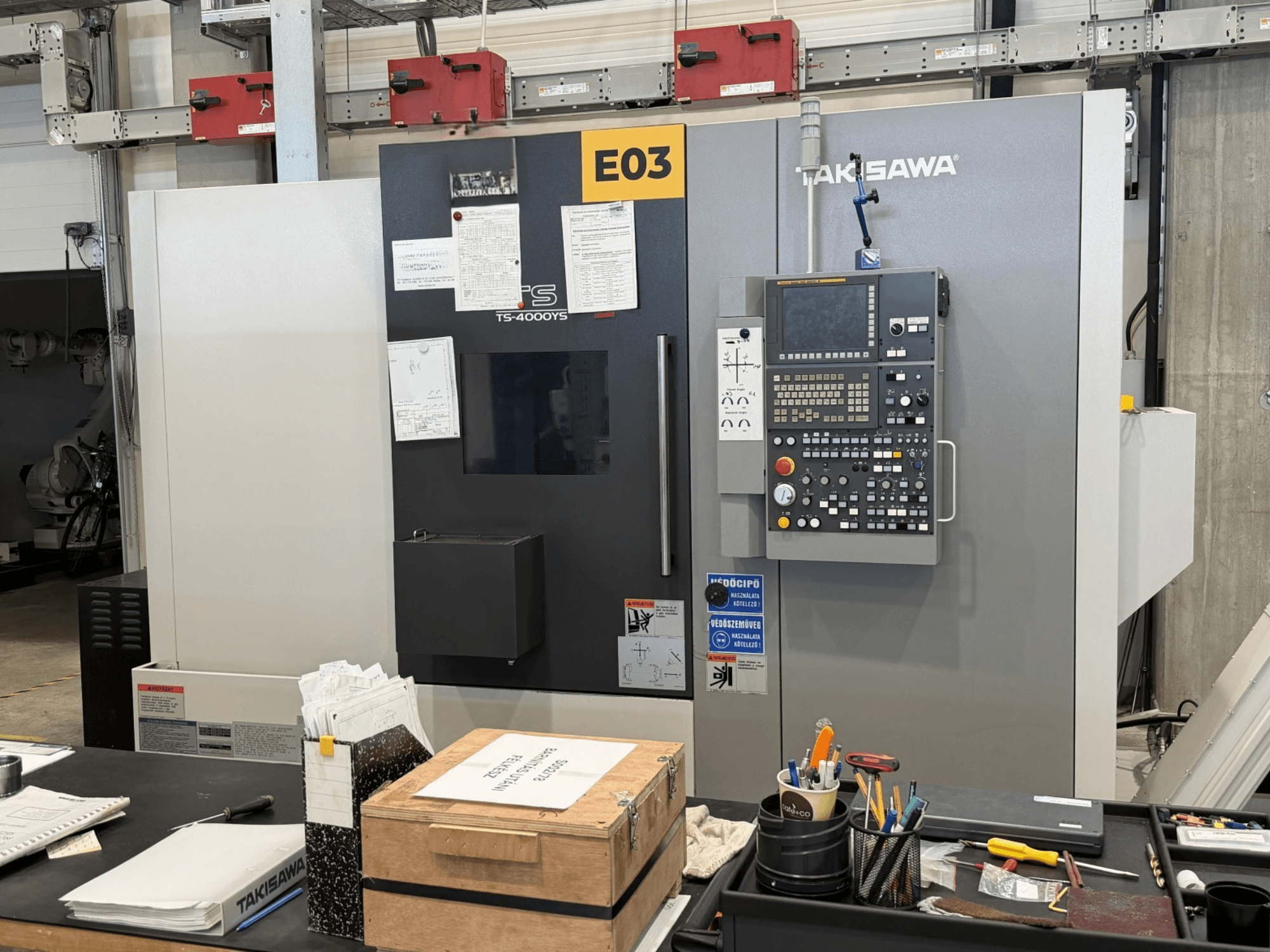

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Capacité :

• Diamètre maximal de tournage : Ø 600 mm

• Diamètre de tournage max. x longueur : Ø 370 x 750 mm

• Capacité de la barre : Ø 82 mm

Broche principale :

• Hauteur de l'axe de la broche par rapport au sol : 1 140 mm

• Diamètre du roulement/alésage : Ø 140 / Ø 90 mm

• Pointe de broche : A2-8

• Résolution de l'axe C : 0,001°

Contre-broche :

• Hauteur de l'axe de la broche par rapport au sol : 1 140 mm

• Diamètre du roulement/alésage : Ø 90 / Ø 53 mm

• Extrémité de la broche : F-140

• Vitesse : 6 000 tr/min (1/min)

• Résolution de l'axe C : 0,001°

Courses :

• Y : -50 à +70 mm

• A : 780 mm

Déplacements rapides :

• X : 30 m/min

• Z : 30 m/min

• Y : 10 m/min

• A : 30 m/min

Puissance :

• Moteur de la broche principale (30 min / 100 % ED) : CA 22 / 15 kW

• Couple max. (broche principale) : 618 Nm (S3 25 %)

• Moteur de la contre-broche (30 min / 100 % ED) : CA 11 / 7,5 kW

• Couple max. (contre-broche) : 175 Nm (S3 25 %)

Outils entraînés :

• Emplacements de la tourelle : 12

• Vitesse maximale : 6 000 tr/min (1/min)

• Puissance d'entraînement (S3 25 % / 100 % de durée de fonctionnement) : 7,5 / 3,7 kW

• Couple max. : 48 Nm

Outillage :

• Section de la tige d'outil : 25 x 25 mm

• Diamètre de la barre d'alésage : Ø 50 mm

Commande : commande de trajectoire CNC FANUC 32i-B
