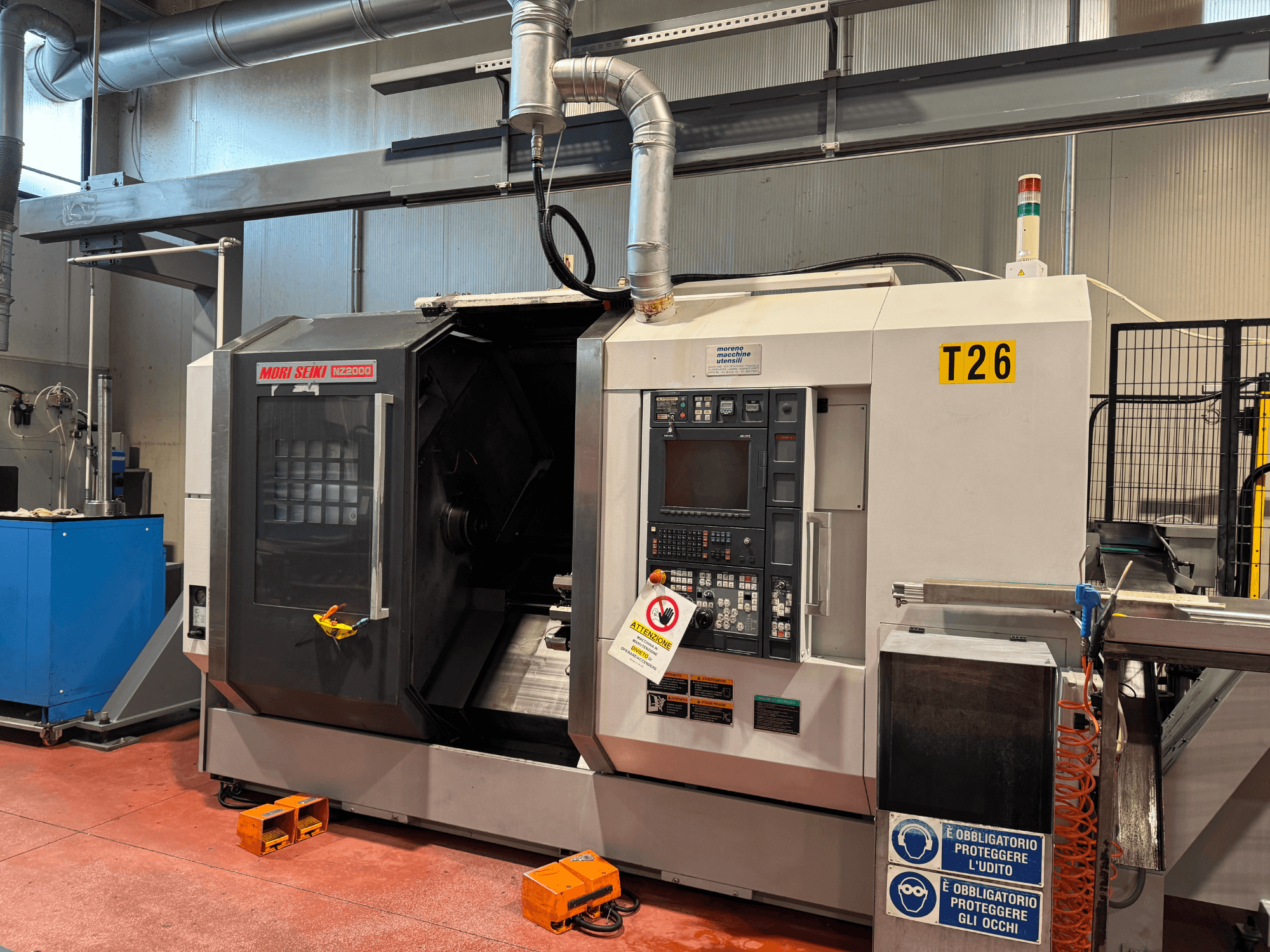

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Contrôle/NC

  • Unité de commande : MORI SEIKI MSX-701

  • Système NC : FANUC FS-31iA (MAPPS 3) ; MAPPS version : 3

  • Logiciel/caractéristiques : Moniteur de charge ; Gestion de la durée de vie de l'outil ; Nombre de programmes stockés : 250 ; Mémoire utilisateur : 50 MB ; Paires de décalages d'outils : 99 ; Variables macro personnalisées : 600

  • Langues : Ecrans NC et MAPPS en italien

• Alimentation électrique/destination

  • Tension : 380-480 V ; Fréquence : 50 Hz ; Destination : Europe

• Configuration de la machine

  • Longueur du banc : 800 mm

  • Axe C sur les deux broches

  • 2 tourelles avec axes X-Y-Z

  • Les deux tourelles sont équipées à l'origine d'un outillage en direct

  • L'outillage en direct de la tourelle inférieure NE fonctionne PAS actuellement (fonctions de tournage OK)

  • Convient pour le tournage et le fraisage multi-processus complexes

• Broches

  • Broche principale (broche 1)

    • Diamètre du trou de passage : 73 mm

    • Type de mandrin : Mandrin creux 8" ; Trou de passage du mandrin : 65 mm ; Fabricant du mandrin : KITAGAWA

    • Axe C : Inclus ; Orientation de la broche : Inclus (sans verrouillage) ; Frein de l'axe C : Inclus

  • Sous-broche (broche 2)

    • Puissance : 25/22 kW ; Vitesse : 5 000 tr/min

    • Diamètre du trou de passage : 73 mm

    • Type de mandrin : Mandrin creux 8" ; Trou de passage du mandrin : 65 mm ; Fabricant du mandrin : KITAGAWA

    • Axe C : Inclus ; Orientation de la broche : Inclus (sans verrouillage) ; Frein de l'axe C : Inclus

• Courses des axes

  • B : 810 mm

  • Distance max. entre les nez de broche : 1 130 mm

• Tourelles

  • Tourelle 1 : Axes X-Y-Z ; 16 stations ; Fonction de fraisage incluse ; Vitesse de l'outil rotatif : 6 000 tr/min ; Fixation de l'outil : Par boulons

  • Tourelle 2 : Axes X-Y-Z ; 16 stations ; Fonction de fraisage présente mais NON opérationnelle ; Vitesse de rotation de l'outil : 6 000 tr/min ; Montage de l'outil : Par boulons

  • Longueur maximale de l'outil de recul : 155 mm (tourelle supérieure), 100 mm (tourelle inférieure)

• Préréglage de l'outil

  • Préréglage de l'outil dans la machine de la broche 1 : Manuel (amovible)

  • Préréglage de l'outil en machine de la broche 2 : Manuel (amovible)

• Arrosage/puce (intégré à la machine)

  • Système d'arrosage à haute pression : 635 W / 1040 W

  • Type de liquide de refroidissement : Soluble dans l'eau

  • Soufflage d'air à travers la broche : Inclus

  • Direction d'évacuation des copeaux : Droite

• Interfaces

  • Interface d'alimentation en barres : Inclus (spécification du chargeur à barres multiples ; LNS)

  • Interface avec le robot : Inclus

• Langues/documentation

  • Manuels : Italien

  • Documentation : Manuels d'installation, d'utilisation et d'entretien ; Déclaration de conformité ; Certificat CE

• Remarque importante

  • La fonction d'outillage motorisé de la tourelle inférieure est défectueuse sur les deux machines. La tourelle T2 n'est actuellement utilisable que pour les opérations de tournage.

Equipement supplémentaire

• Automatisation/manipulation

  • Portique de chargement RR Robotica (inclus)

  • Palettes de chargement (incluses)

  • Chargeur de pièces (côté broche 2)

  • Ejecteur de pièces

  • Convoyeur de déchargement des pièces

  • Récepteur de pièces

  • Porte supérieure personnalisée pour le chargement/déchargement des portiques (non originale)

• Périphériques pour copeaux/liquide de refroidissement

  • Convoyeur à copeaux de type traînant

  • Réservoir de liquide de refroidissement avec pompes de lavage

  • Pompe haute pression supplémentaire de 20 bars (non d'origine)

• Maintien en position et outillage

  • Mandrins de broche principale et de broche secondaire inclus (KITAGAWA 8" creux)

  • Porte-outils fixes : 8 au total (4 supérieurs + 4 inférieurs)

  • Porte-outils entraînés : 2 axiaux, 2 radiaux

• Électrique/autre

  • Transformateur externe de la machine

  • Tour de signalisation lumineuse : 3 niveaux (rouge / blanc laiteux / vert)

  • Pédale de commande pour mandrin double
