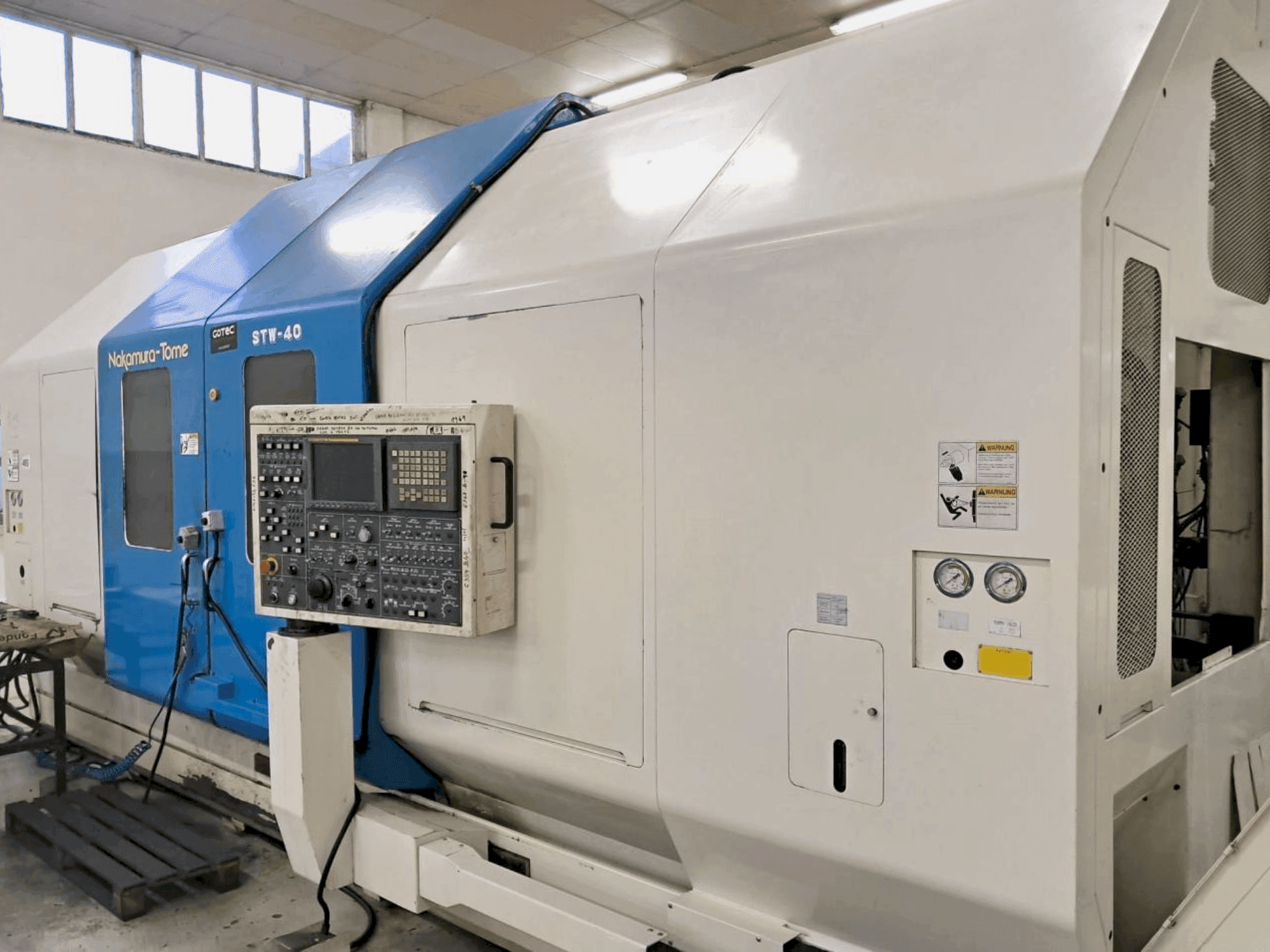

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Équipement supplémentaire

• - 12000 tr/min pour la broche supérieure WZG avec une puissance d'entraînement de 11/7,5 kW et un couple de 79/47 Nm
• - Magazine WZG multiplié par 80
• - Démarrage et arrêt automatiques de la machine avec fonction de programme d'échauffement
• - Contrôle de rupture WZG avec drapeau de balayage pour la broche WZG supérieure
• - 2 pompes HD - Brinkmann pour la broche supérieure WZG et la tourelle inférieure (capacité de la pompe = 45 litres par minute)
• - Convoyeur de copeaux à bande articulée avec éjection vers la droite

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Diamètre de rotation max. De la broche supérieure : 570 mm // diamètre de rotation max. De la tourelle inférieure gauche et droite : 400 mm
  • - Diamètre de rotation standard : 300 mm
  • - Longueur de rotation maximale en fond de tourelle à gauche et à droite : 500 mm
  • - Longueur de tournage maximale de la broche supérieure : 1550 mm
  • - Distance entre les nez de broches : 1900 mm
  • - Distance entre 2 mandrins à 3 mors : 1500 mm
  • - Puissance requise : charge totale connectée de 160 kva
  • - Consommation d'air : environ 500 litres par minute
  • - C1 + c2 : 400 tr/min
  • - Axe b : 12,5 tr/min

Informations supplémentaires

• - Broche gauche / droite : Puissance d'entraînement et couple : 22/15 kW Couple : 500/794 Nm Vitesse de rotation de la broche : 30-3500 tr/min Nez de broche : A1-8 Diamètre intérieur du roulement avant : 130 mm Alésage de la broche : 85 mm Capacité maximale de la barre : 71 mm Taille maximale du mandrin : 315 mm C - Axe 3 axes simultanés : X, Z, C Temps de mise en marche : 0,5 sec Vitesse de déplacement rapide : 400 tr/min (144000 °/min) Vitesse d'avance : 1 - 4800 °/min Précision de la gradation : 0,011° (30 secondes angulaires) Répétabilité : ± 0,006° (± 20 secondes angulaires) Couple de freinage du disque de la broche : 25 kgfm Entraînement de fraisage et Bphr pour la broche supérieure WZG : CAPTO-C6 Puissance d'entraînement : 15/11 kW à partir de 800 tr/min Vitesse du moteur : 60 à 6000 tr/min Couple : WeldonS, 10, 12, 14, 16, 20, 25 Moyens de serrage outils attachés : Mandrin à pince ER-25/ER-32
