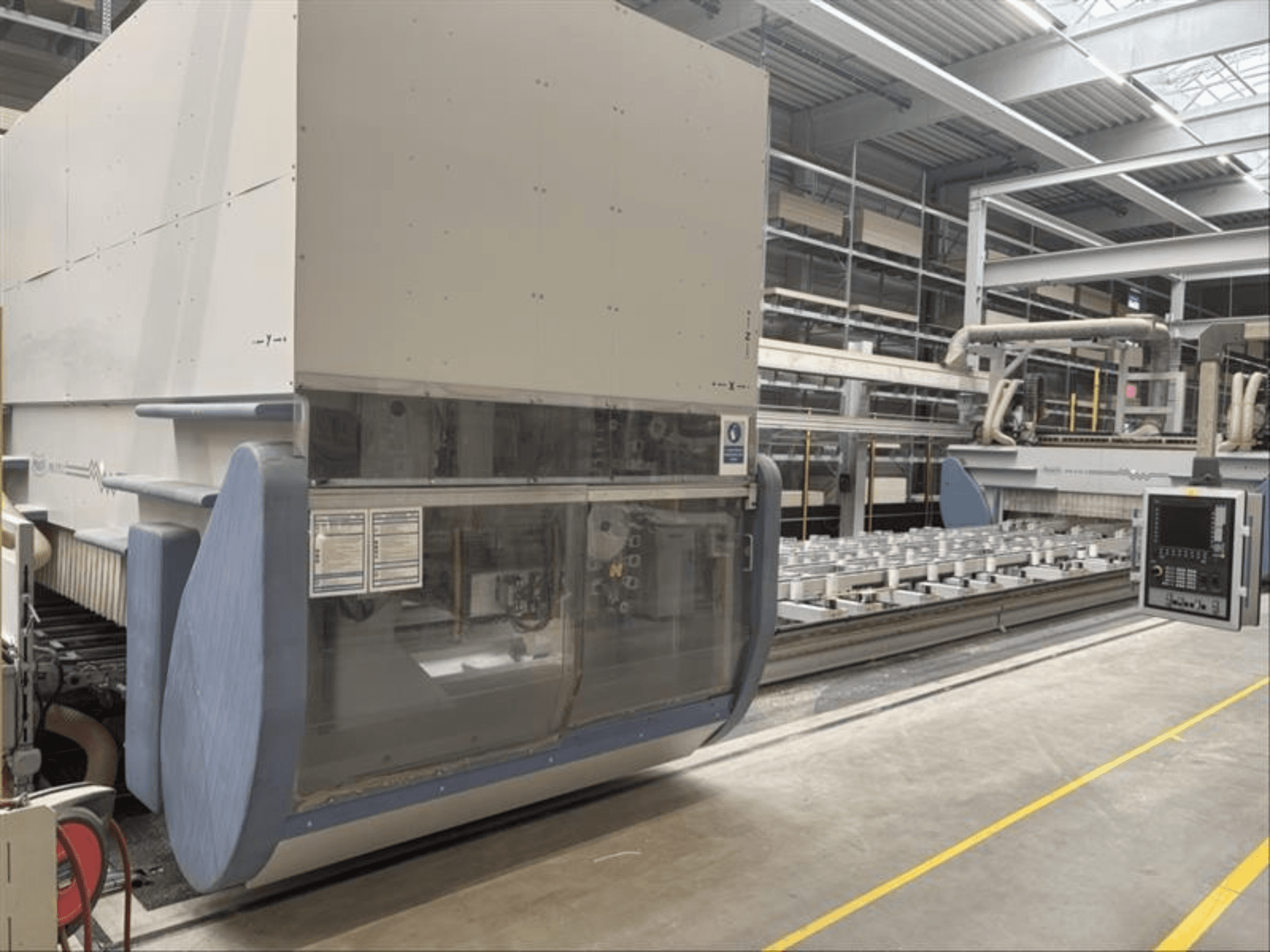

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• Commande CNC : Siemens 840D sl / PCU 50 avec NCU 730 ; panneau de commande OP 15 avec écran 15" sur un rail de guidage le long de l'axe longitudinal

• Zone de travail / cube usinable (avec outil L/D 160 mm) :

  • X : 9000 mm (avec les deux portiques)

  • Y : 2700 mm

  • Z : taille standard du cube 420 mm

  • Conçu sur mesure pour des épaisseurs de pièces allant jusqu'à 60 mm

  • Unité 5 axes

• Portail 1 :

  • Unité de fraisage universelle à 5 axes

  • Puissance de la broche : 20/26 kW (S1/S6)

  • Vitesse : jusqu'à 24 000 tr/min, refroidissement par eau

  • Interface d'outil : HSK F63, changement d'outil automatique

  • Possibilité de filetage

  • Magasin d'outils à chaîne : 32 positions avec pince rotative ; fixe du côté de l'opérateur

• Portail 2 :

  • 2 consoles de montage d'unités, chacune avec 2 unités de perçage multibroches robustes

  • Hotte d'aspiration commune

  • 13 broches de perçage par unité (26 au total), sélectionnables individuellement verticalement, disposition en L

  • 2 broches de perçage inclinées réglables de 0 à 25° vers l'avant (1 à droite, 1 à gauche), environ 2,2 kW chacune, 2800 tr/min

  • Mandrin de perçage : Rego Fix ER 25 M

• Table de la machine :

  • Cadre de base avec guide linéaire

  • 12 traverses de table sur guides linéaires pour le positionnement en X, chacune pilotée par CN et positionnable

  • Alimentation en vide intégrée dans les traverses

  • Chaque traverse est contrôlée individuellement par le vide et reliée à la commande de la machine.

• Conditions d'installation : Cavité de fondation d'environ 300 mm

• Sécurité du poste de travail :

  • Cabine de sécurité mobile sur les deux portiques

  • Pare-chocs de sécurité et barrière immatérielle de sécurité côté opérateur et à l'arrière

Équipement supplémentaire

• Système d'alimentation des pièces : 1 convoyeur à bande avec 4 brins de bande (40 mm de largeur chacun) ; chaque traverse est équipée d'un dispositif de levage commandé par CN ; course de 110 mm (+10 / -100 mm)

• Système de vide : Pompe à vide de type Mink MM 1322, capacité d'aspiration de 250 m³/h, avec réservoir intermédiaire de 500 litres pour une mise sous vide rapide.

• Traitement des copeaux : 2 convoyeurs à copeaux sous la zone d'usinage (pour les copeaux/petits déchets jusqu'à 100 x 100 x 100 mm)

• Système de lubrification central automatique
