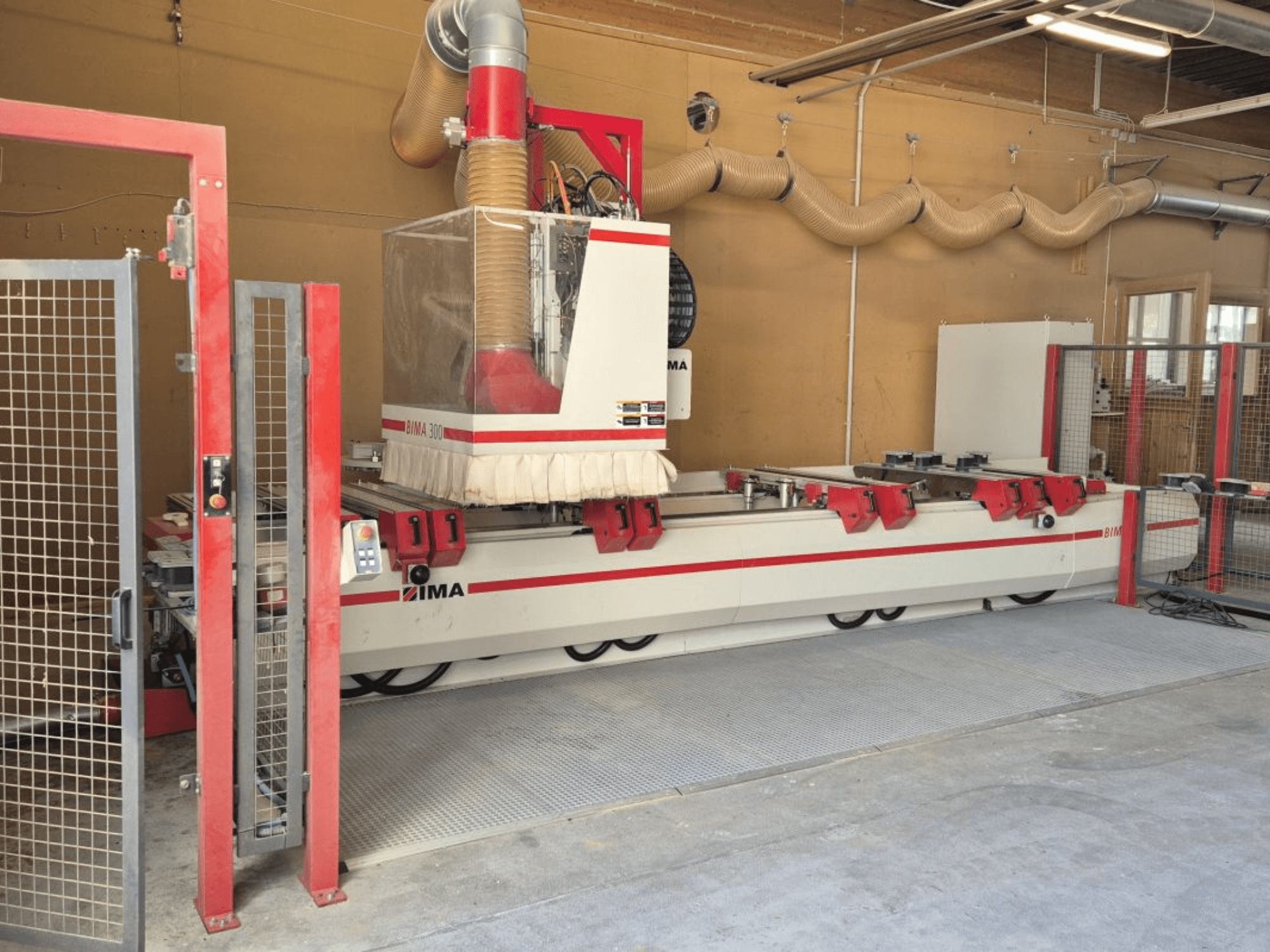

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Plage de travail

• Y (broche principale + outil Ø20 mm) : 1400 mm

• Y (unité de perçage, tous les forets verticaux) : 890 mm

• Usinage en monoposte : X = 2 × 2550 mm ; entraxe X = 200 mm

• Usinage sur table indexée : X = 2 × 2250 mm ; espace libre au centre = 800 mm

Magasin d'outils

• Changeur automatique d'outils/adaptateurs, type tourelle, 18 emplacements

• Monté sur le support, se déplace dans la direction X

Guidage et lubrification

• Guides à rouleaux de précision préchargés, trempés en surface, sur tous les axes

• Lubrification centrale manuelle pour les guides linéaires de l'axe principal et la vis à billes de l'axe Z

Vide/fixation et table

• 1 pompe à vide, 90 m³/h

• Table console avec 2 butées fixes à droite et 2 butées fixes à gauche (direction X) pour le mouvement Y

• 10 bras de support, réglables en continu en X, chacun avec une butée arrière

• Toutes les butées sont commandées par programme

• Plaques d'aspiration avec système de serrage à 2 circuits breveté (sans tuyau)

• 8 rails de support lisses, abaissables automatiquement

• 2 boutons coup-de-poing pour le serrage et le desserrage

Broche et unités d'usinage

• Broche principale : 10,0 kW (S6), 7,5 kW (S1) ; HSK F63 (Ø38 mm, selon DIN 69893) ; 0-24 000 tr/min, programmable

• Axe CNC intégré au centre : Rotation de 360° pour les unités d'adaptation, support de couple sur la broche principale, interface pneumatique

• Perçage et rainurage : Unité de perçage vertical l14 avec 6 broches horizontales ; unités horizontales avec 2 sorties chacune

• Unité de scie à rainurer intégrée, pivotant à 0°/90°.

Commande et logiciel

• Commande CNC ICOS : basée sur PC, interface Windows, contrôle de trajectoire de tous les axes servo, traitement des listes de tâches/ordres, sauvegarde et récupération IMA sur deux disques durs, UPS

• Logiciel IMAWOP : Programmation par dialogue, vue 3D et simulation de base de la pièce, des ventouses, des supports, des outils et des adaptateurs.

Équipement supplémentaire

• Deuxième pompe à vide supplémentaire, 90 m³/h

• Rangée de butées supplémentaires pour le centrage des pièces à usiner

• Convoyeur à copeaux
