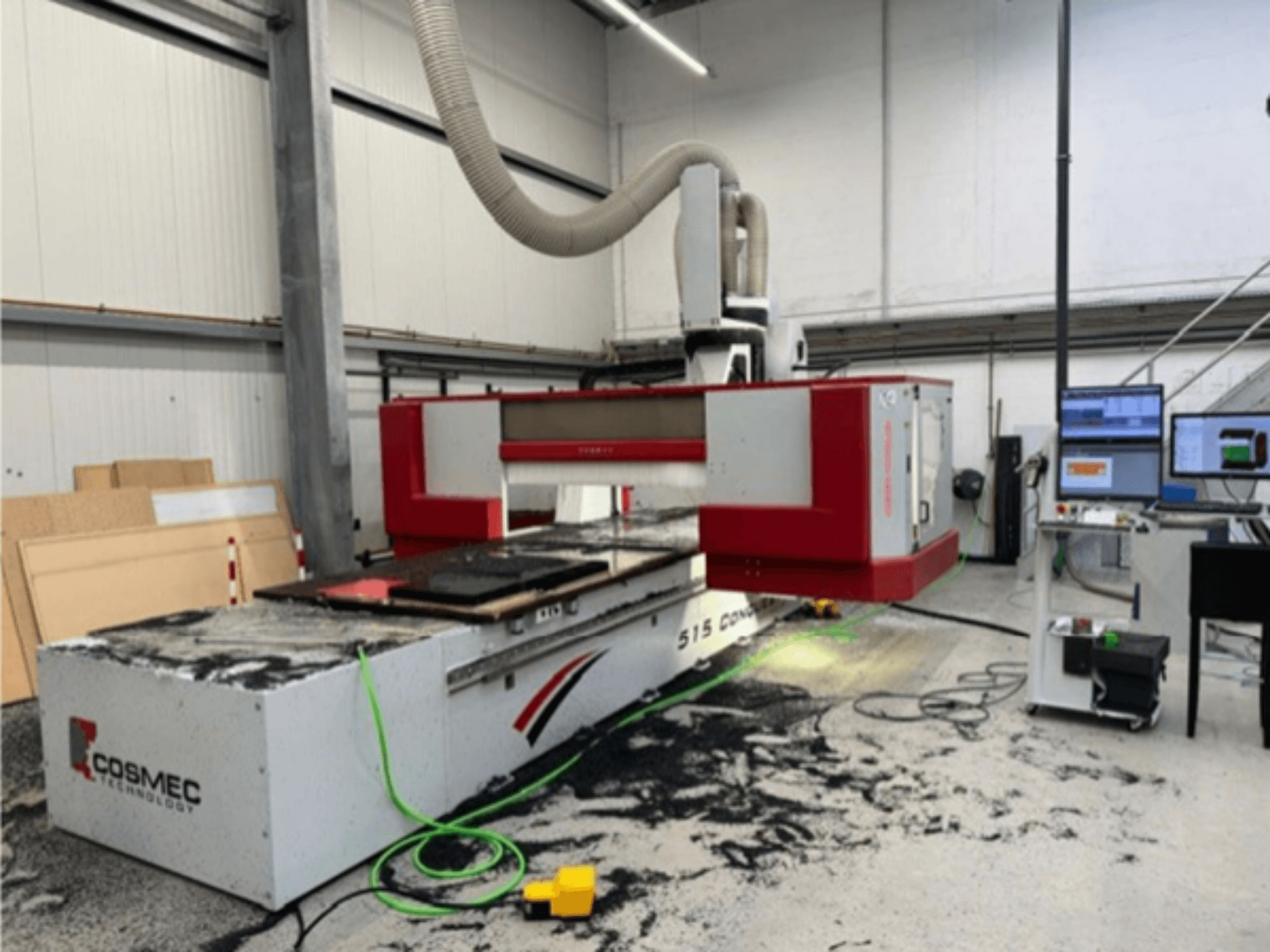

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Applications : Usinage du bois massif, des matériaux à base de bois et de divers plastiques

• Configuration : Table de travail fixe, portique mobile entraîné des deux côtés, broche de fraisage 5 axes à interpolation continue

• Base/portique : Construction en acier soudé nervuré pour une grande rigidité

• Système de guidage et entraînements :

  • Axes X/Y : Crémaillère et pignon avec servomoteurs

  • Double motorisation du portique sur X : deux servomoteurs synchronisés

  • Axe Z : Vis à billes avec servomoteur

  • Guides linéaires protégés contre la poussière

• Sécurité : Tapis de sécurité en trois parties pour le chargement en zone inactive ; enceinte partielle de déplacement avec fenêtre de protection Lexan

• Lubrification centrale : Automatique

• Système d'aspiration : Pour l'usinage pendulaire avec une puissance d'aspiration constante dans les deux zones de travail

• Fonctionnement : Télécommande à câble pour les fonctions de base ; panneau de commande mobile

• Électrique : Armoire de commande protégée contre la poussière (CE) selon IP55 avec unité de climatisation

• Commande CNC : Commande numérique ouverte OSAI

• Tête de fourche à 5 axes Z 700 :

  • Servomoteurs sans balais sur les axes B et C

  • Vitesse de rotation maximale : 750°/2 sec

  • Rotation de l'axe C : +/- 360°

  • Rotation de l'axe B (pivot) : +/- 110°

• Données techniques :

  • Vitesse du vecteur : 80 m/min

  • Hauteur maximale de la pièce : 500 mm

  • Surface d'usinage : 4210 x 1605 mm (zone de travail élargie)

• Utilités/exigences :

  • Alimentation en air comprimé : 7 bars

  • Capacité d'extraction : min. 2200 m3/h ; vitesse d'extraction min. 28 m/s

  • Raccord d'aspiration : Ø 160 mm

• Table de travail (conçue par Comec) :

  • Table à grille en résine phénolique, grille de 50 x 50 mm

  • Compatible avec le système d'aspiration et les gabarits Cosmec

  • Divisée en deux zones de travail

  • Trous filetés pour fixation mécanique ; 3 butées escamotables

• Broche principale :

  • 5 axes, refroidissement liquide, HSK 63 F

  • roulements céramiques ; rotation CW/CCW

• Capot d'extraction : Commande numérique, réglable en hauteur

• Changeurs d'outils : 2 changeurs d'outils intégrés à 12 stations pour HSK 63 F

  • Ø max. de l'outil 150 mm (si la station adjacente est libre)

  • Outil max. Ø 120 mm (si la station adjacente est occupée)

  • Poids maximal de l'outil + du porte-outil : 40 kg

• Mesure de l'outil : Station de mesure automatique de la longueur de l'outil

Équipement supplémentaire

• Pompe à vide : 250/300 m³/h (50/60 Hz), 5,5 kW

• Logiciel : Dernière version du logiciel d'usinage simultané 5 axes (via contrat de maintenance)
