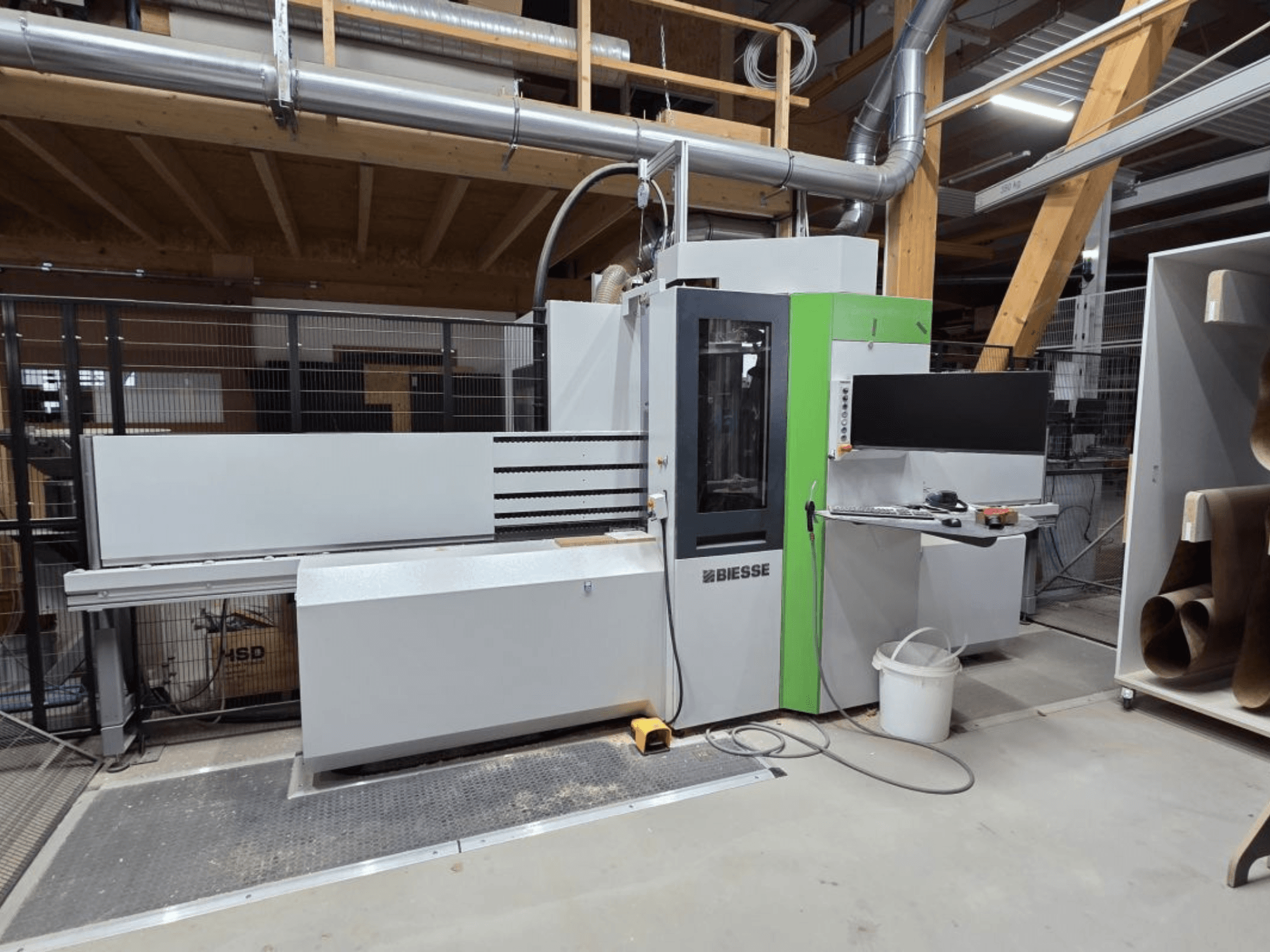

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Centre d'usinage CNC vertical d'occasion

Marque : Biesse

Type : Brema EKO 2.2

Année de fabrication : 2022

Caractéristiques techniques

Zone de travail

X = 3 200 mm

Y = 1 250 mm

Dimensions de la pièce

Longueur (X) : 200 à 3 200 mm

Largeur (Y) : 35 à 1 250 mm

Épaisseur (Z) : 8 à 60 mm

Poids maximal de la pièce : 50 kg

Système de référence de la pièce

La pièce est prépositionnée dans le sens longitudinal (axe X) dans la zone de chargement située à gauche de la machine, à l'aide d'une butée de référence fixe montée sur la table de la machine.

Unité de positionnement de la pièce

Le positionnement de la pièce sur l’axe X est assuré par deux pinces de serrage qui maintiennent fermement la pièce pendant le processus d’usinage. Le déplacement est assuré par deux servomoteurs à entraînement indépendant.

Surface d’appui de la pièce

La surface d’appui de la pièce, sur laquelle sont positionnées les unités d’usinage, est constituée d’une série de rouleaux revêtus de caoutchouc qui définissent la référence de la pièce sur l’axe Z.

Du côté opposé aux unités d’usinage, un système de pression assure un maintien optimal de la pièce tout au long du processus d’usinage.

Transformateur et raccordement électrique pour tensions d'alimentation de 380-415 V (±10 %), 50/60 Hz

Unité de climatisation pour l'armoire électrique de commande

Système de commande bSolid

Kit HP pour le déplacement à grande vitesse des pinces de serrage de la pièce

Le système combiné, composé de servomoteurs et de réducteurs planétaires de précision, permet d’atteindre des vitesses de positionnement allant jusqu’à 110 m/min avec des rampes d’accélération rapides.

Pédale de commande pour l'ouverture et la fermeture des pinces de serrage

Tête de perçage BH28 avec broches sélectionnables individuellement

- 17 broches verticales (7 sur l'axe X, 10 sur l'axe Y)

- 5 broches horizontales (3 sur l'axe X, 2 sur l'axe Y)

- 1 unité de sciage à rainurer avec sens de coupe fixe sur l’axe X

Électrobroche de 11 kW avec interface d'outil HSK-F et couple sur l'axe C

- 11 kW, 24 000 tr/min (fonctionnement en service continu S1)

- 6 000 à 24 000 tr/min, programmable via la commande numérique

Unité de sciage angulaire HSK-F63

- Vitesse maximale : 8 400 tr/min

Unité de perçage et de fraisage pour les bords supérieurs et inférieurs / Unité de perçage et de fraisage d'extrémité

- Vitesse maximale : 9 000 tr/min

- Porte-outil à pince ER20

Changeur d'outils à 8 positions - Magasin d'outils à disques

Kit « Surfaces sensibles » pour le transport des pièces

Dispositif laser pour la lecture manuelle des codes QR

SOPHIA - Connexion IoT

Unité d’insertion de chevilles pour chevilles de Ø8 × 40 mm avec injection de colle

Barcode2HOPS avec variables

Mise à niveau MultiPost

Séparateur d'éléments POST

NC-HOPS 7.0

Remarque :

Les données techniques et les descriptions sont des copies de la confirmation de commande telle qu'elle existait à l'époque. Ces informations sont fournies à titre indicatif uniquement et ne sont pas contractuelles.
