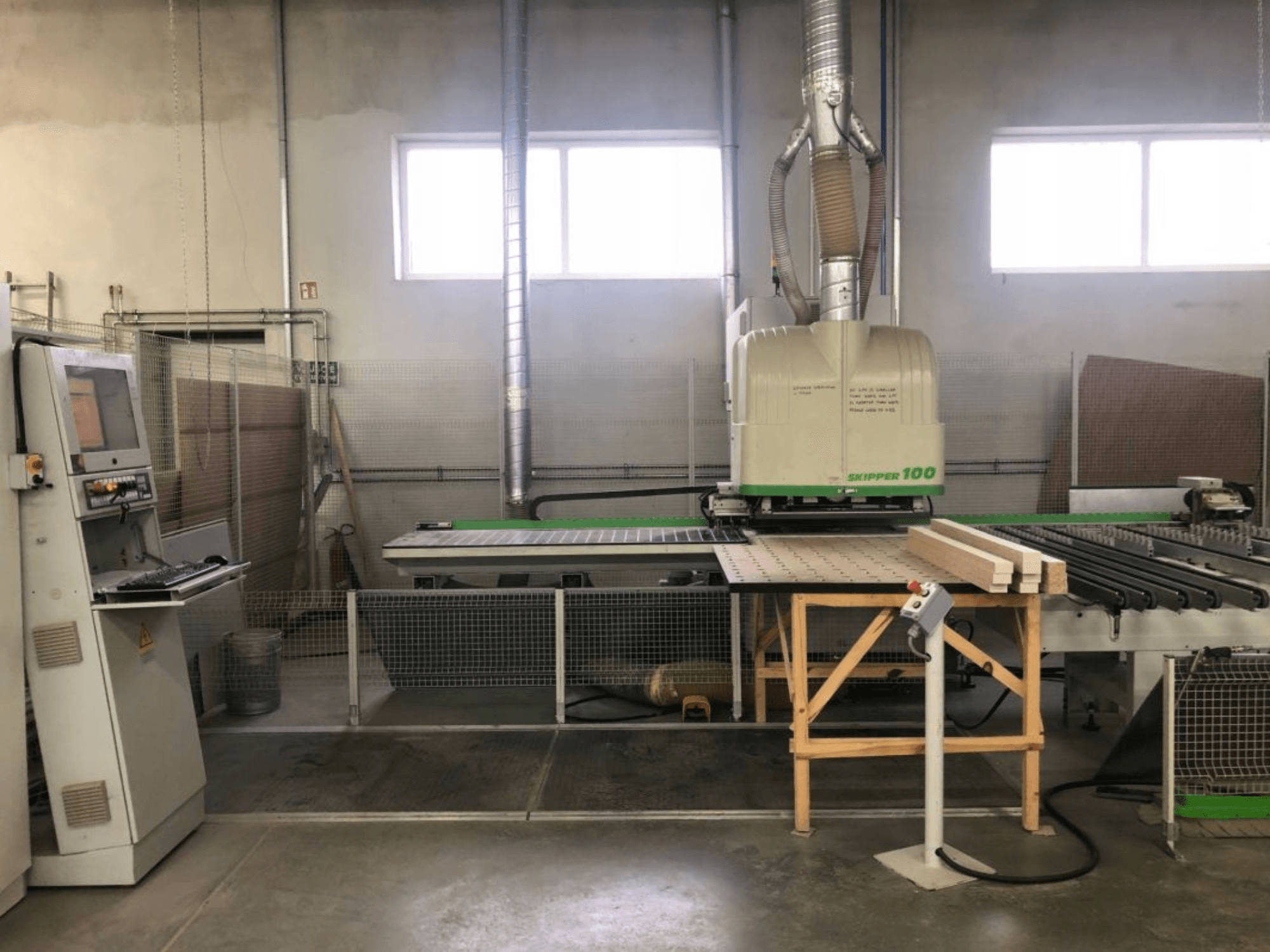

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Capacité d'accueil des pièces

  • Longueur : 90 – 3 000 mm

  • Largeur : 70 – 1 000 mm

  • Épaisseur : 8 – 60 mm

• Plages de travail

  • Axe X

    • Perçage vertical : 0 – 3 000 mm

    • Perçage horizontal (axes X et Y) : 0 – 3 000 mm

    • Fraisage en continu : 0 – 2 500 mm

    • Fraisage partiel : 0 – 3 000 mm

    • Rainurage continu à la scie (direction X) : 0 – 2 500 mm

    • Rainurage partiel à la scie (direction X) : 0 – 3 000 mm

  • Axe Y

    • Perçage vertical : 0 – 1 000 mm

    • Perçage vertical avec système 32 mm : 32 – 1 000 mm

    • Perçage horizontal dans l'axe X : 0 – 1 000 mm

    • Perçage horizontal dans l'axe Y : 90 – 1 000 mm

    • Fraisage : 0 – 950 mm

    • Rainurage à la scie (axe X) : 112 – 1 000 mm

  • Axe Z

    • Épaisseur du matériau : 0 – 60 mm

• Configuration et caractéristiques de la machine

  • 78 broches de perçage indépendantes réparties sur deux unités d’usinage symétriques :

    • 39 broches dans l’unité supérieure

    • 39 broches dans l'unité inférieure

  • Par unité d’usinage :

    • 29 broches de perçage verticales (19 sur l'axe X, 10 sur l'axe Y, espacement de 32 mm)

    • 8 broches de perçage horizontales le long de l'axe X (dont 4 à double sortie)

    • 2 broches de perçage horizontales indépendantes sur l'axe X

    • 2 broches de perçage horizontales indépendantes sur l’axe Y

    • Électrobroche HSK de 3,5 kW, 6 000 – 18 000 tr/min

  • Tables de travail (de pression) supérieure et inférieure

  • Unités d'usinage supérieure et inférieure

  • Contrôle électronique de l'épaisseur

  • Lubrification automatique centralisée

  • Commande CNC sur PC (Windows XP 600 avec Soft CN)

  • Système de sécurité

Équipement supplémentaire

• Table de chargement à rouleaux

• Convoyeur de déchargement à bande côté droit
