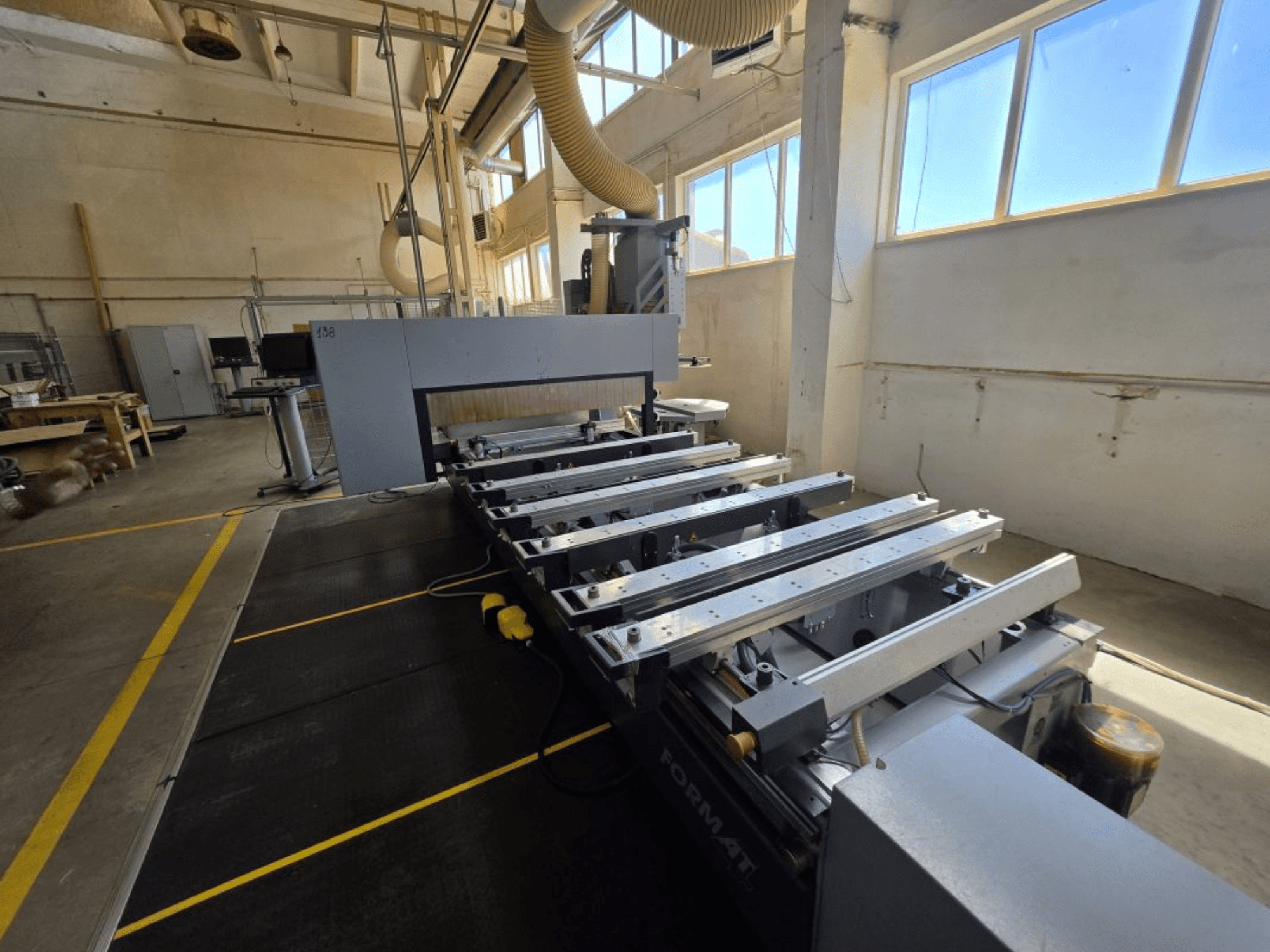

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Heures de travail : 6,442 h

• État de l'appareil : Non reconstruit - sans garantie

Généralités

• Construction : Cadre en acier soudé très résistant, renforcé

• Portique : Portique mobile à double entraînement

• Usinage simultané sur 5 axes

• Logiciel de commande : WoodFlash CNC

• Ensemble de services à distance via une connexion Internet

Zone de travail et axes

• Zone de travail : X 3000 mm / Y 1550 mm / Z dégagement 250 mm

• Entraînements : Crémaillère et pignon hélicoïdal X ; vis à billes de précision Y/Z

• Rails de guidage : Linéaire sur tous les axes

• Lubrification : Système central automatique

Broche principale (électrobroche 5 axes)

• Type : Broche 5 axes à cardan, rotation à droite

• Puissance : 12 kW (S6), pleine puissance autour de 12 000 tr/min

• Vitesse de rotation : 1 000-24 000 tr/min

• Interface d'outil : HSK F63

• Refroidissement : Refroidissement par liquide ; roulements céramiques avec refroidissement par air

• Porte-granulat intégré ; hotte d'aspiration à commande électrique

• Poids maximal de l'outil : 6 kg

• Diamètre maximal de la lame de scie : 350 mm

Magasins d'outils

• Magasin linéaire : 12 positions, côté gauche du châssis ; ramassage séparé des agrégats ; Ø max. de l'outil 250 mm ; longueur max. de l'outil 240 mm

• Magasin de disques rotatifs : 18 positions sur un portique mobile ; supporte les forets et les agrégats ; outil max Ø 250 mm ; longueur max 280 mm

Unité de perçage (DH18 6H 1S)

• Broches verticales : 12 au total (7 en X, 5 en Y)

• Broches horizontales : 6 au total (4 en X, 2 en Y)

• Course/profondeur de perçage : jusqu'à 70 mm ; taille du porte-outil 10 mm ; broches à commande individuelle

• Scie à rainurer intégrée : Ø 120 mm ; épaisseur maximale du corps 5 mm ; jusqu'à 7 500 tr/min

Aspiration et serrage

• Table à console : 6 consoles avec butées avant/arrière ; aspiration sans fil à double circuit ; hauteur de la ventouse 100 mm

• Verrouillage pneumatique des consoles ; butées pneumatiques programmables ; 4 butées latérales mobiles

• Bras de support renforcés (40 kg chacun)

• Capacité de la pompe à vide : 90 m³/h @50 Hz ; 108 m³/h @60 Hz

• Raccord de vide supplémentaire pour le travail sur les gabarits

• Air comprimé contrôlé pour les pinces du cadre

• Commutation vide/air indépendante par console

Logiciel et commande CNC

• Ensemble WoodFlash : Commande CNC, base de données d'outils (Tecno Manager), éditeur de programmes, aperçu 3D, importation DXF, fonctions CAO (rotation/miroir/échelle/copie), gravure, fraisage de poche, programmation paramétrique et absolue/incrémentale, optimisation de l'usinage.

• Panneau de commande CNC : Fonctionnement complet de la machine, création/édition de programmes, gestion des outils/pièces, commandes manuelles, surveillance du vide/de l'air/de la sécurité

• Terminal opérateur mobile : écran LED 24", clavier, souris, USB écran LED 24", clavier, souris, USB

• Terminal de contrôle de la vitesse d'avance : Potentiomètre de contrôle de l'avance manuelle ; avance variable pendant l'usinage

Sécurité

• Système de sécurité CE ; tapis de sécurité (au lieu de la barrière immatérielle)

• Système d'arrêt d'urgence

• Barrière de sécurité sur le côté gauche ; surveillance de la sécurité de la porte

• Capteurs de surveillance du vide et de l'air comprimé

Équipement supplémentaire

• Interrupteur d'activation externe

• Système de chaîne de câble protégé

• Système de verrouillage supplémentaire pour les axes A et C

• Kit d'entretien des outils

• Kit d'installation du logiciel en polonais

• Manuel d'utilisation polonais

• Station de changement de lame de scie sur le portique
