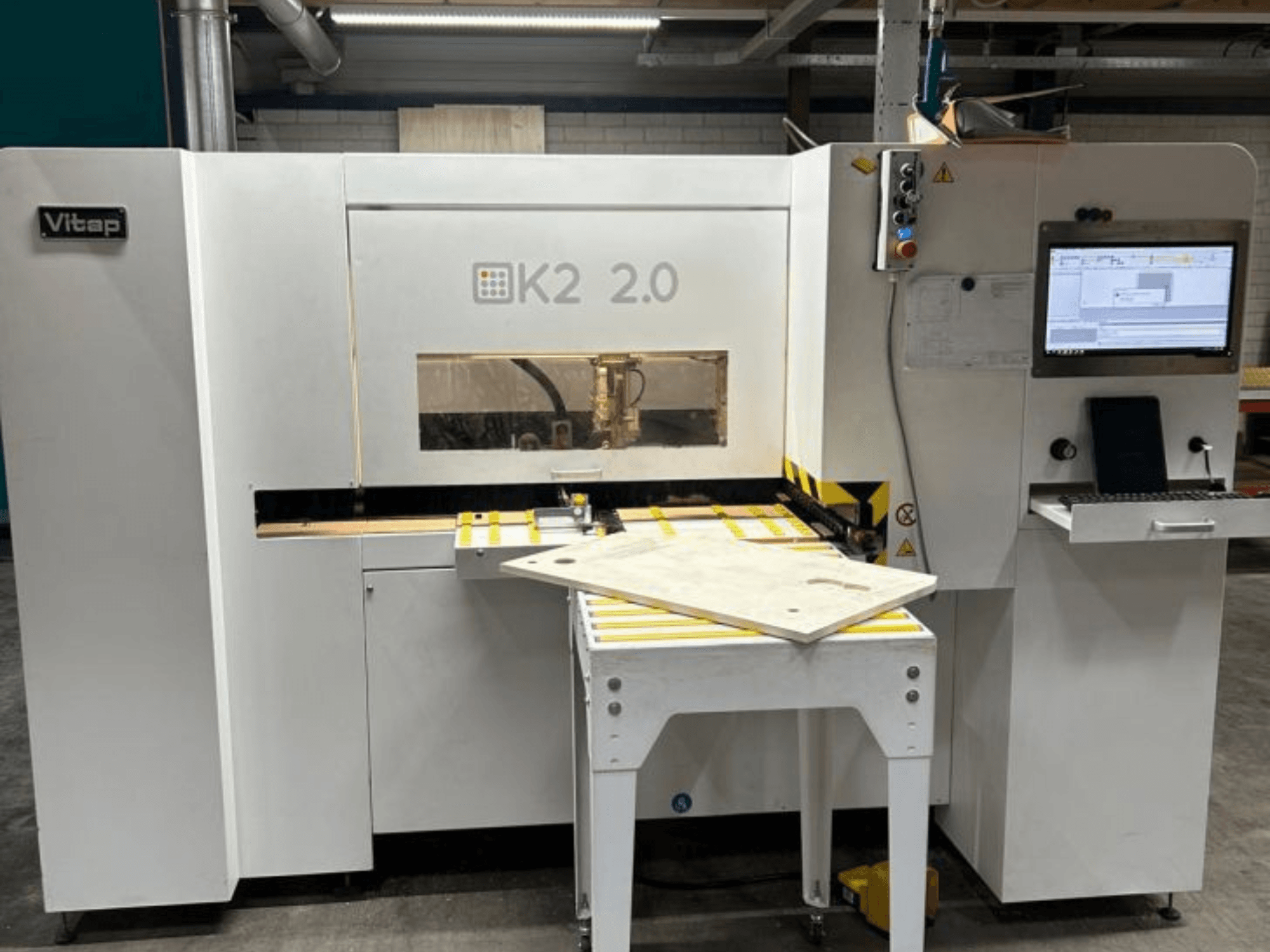

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Perceuse-fraiseuse CNC d'occasion

Marque : Vitap

Modèle : Point K2 TOP 2.0

Année de fabrication : 2018

Usinage en continu, usinage de la pièce par le bas et retour automatique de la pièce vers l'opérateur

3 axes commandés :

Axe X – transport ininterrompu de la pièce via le DDT (Dual Dynamic Transport System) avec moteur sans balais

Axe Y : déplacement de la tête de perçage

Axe Z : perçage

- Double référence « 0 » : laser de nouvelle génération pour la détection du début et de la fin de la pièce.

Le programme peut réajuster le perçage par le bas pour obtenir un affleurement parfait sur les pièces verticales et horizontales.

Le laser se compose d’un émetteur et d’un récepteur afin d’éviter les erreurs avec les matériaux aux bords sombres.

- Butées latérales à rouleaux composées d’une partie fixe et d’une partie mobile, affichage numérique mécanique avec alignement automatique sur la butée « 0 » pour un enlèvement allant jusqu’à 3 mm sur la ligne « 0 »

- Dispositif de serrage latéral constant pour un positionnement précis sur la ligne 0.

- Sortie arrière de la pièce

- Changeur d’outils automatique à 4 stations

- Aucune limitation de longueur de pièce

- Écran LCD TFT 19" 5/4

- PC industriel

- Interface opérateur WSC avec Lister, outillage paramétrique et configuration paramétrique

- Programmation graphique CAD TPA EDI32, version de base

- Port USB

- Sauvegarde de tous les fichiers

- Programmation de macros

- Importation de fichiers DXF

Caractéristiques techniques

Nombre de broches verticales indépendantes : 12

Nombre de broches horizontales indépendantes sur l'axe X : (2+2)

Nombre de broches de perçage horizontales sur l'axe Y : (2+2)

1 scie (Ø 100 mm)

Broche électrique de 5 kW avec cône ISO 30 (12 000-24 000 tr/min)

Poids maximal de la pièce : 80 kg

Dimensions maximales de la pièce : X illimité, Y 1 200 mm, Z 50 mm

Dimensions minimales de la pièce : X 270, Y 185 (70°), Z 4 mm

Vitesse d'avance : 25 m/min

Vitesse de rotation de la broche : 3 500 tr/min

Diamètre maximal de l'outil horizontal : 12 mm

Profondeur maximale de perçage horizontal sur les axes X et Y : 30 mm

Profondeur maximale de perçage vertical : 45 mm

Diamètre maximal de l'outil vertical : 35 mm

Consommation d'air : 2 000 m³/h

Vitesse d'évacuation : 30 m/s

Orifices d'évacuation : 2 x Ø 100 mm + 1 x Ø 50 mm

Moteur : 1,7 kW

Pression d'air comprimé : 7 bar

Consommation d'air max. : 60 Nl/min

NORMES CE

- Logiciels bureautiques - Licence

- Point zéro réglable pour le formatage sur 4 côtés

- Conforme aux normes CE

- Au 28 mai 2026 : environ 500 heures de fonctionnement, et un nouveau PC a été installé

Remarque :

Les spécifications techniques et les descriptions sont des copies de la confirmation de commande originale. Ces informations sont fournies à titre indicatif uniquement et ne sont pas contractuelles.
