BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

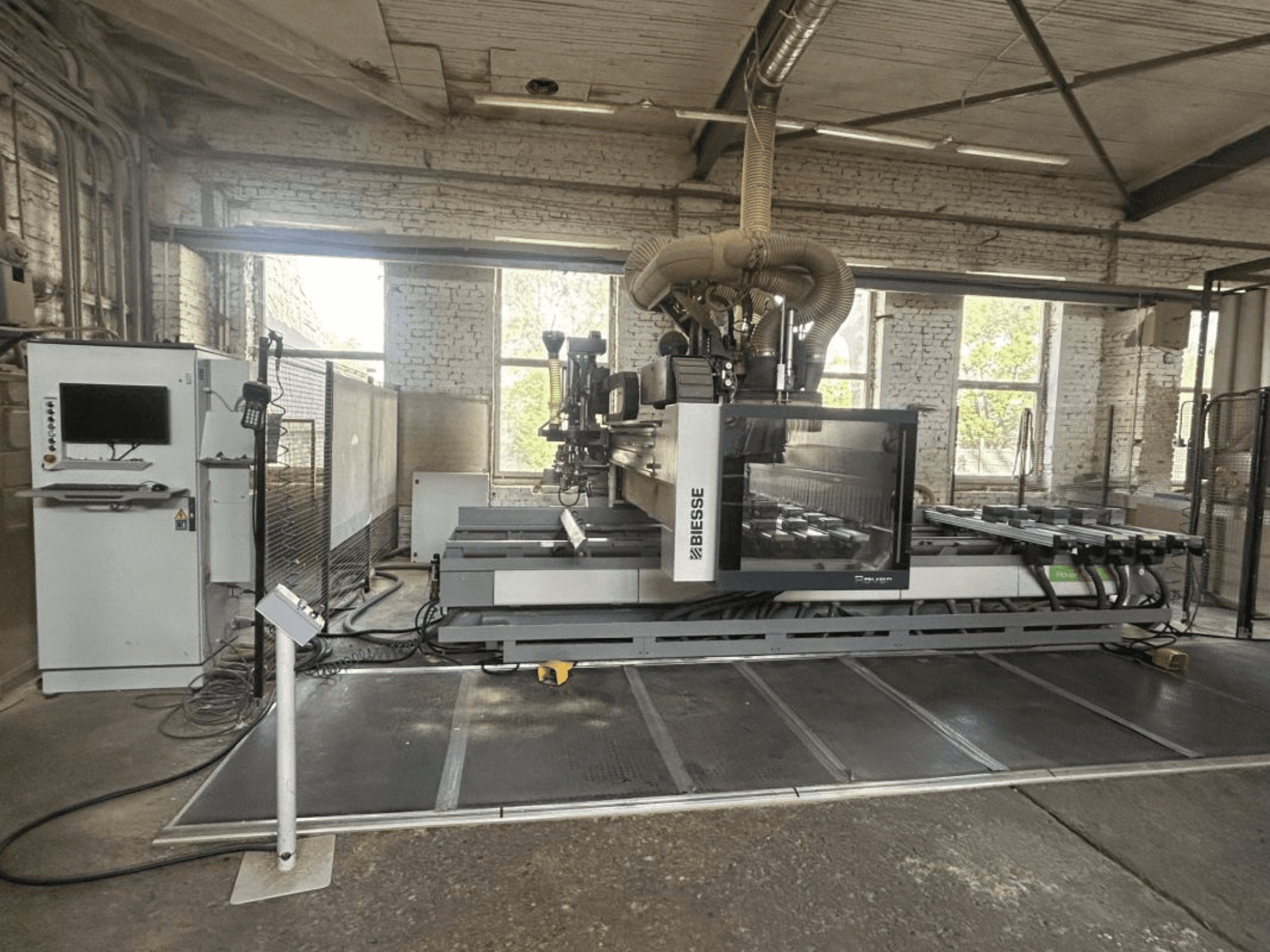

BIESSE ROVER A 1643 EDGE - Caractéristiques techniques Type de machine : centre d'usinage CNC avec fonction de placage de chants

Modèle : ROVER A 1643 EDGE

Conçue pour l'usinage et le placage de chants de panneaux façonnés/profilés. La configuration présentée dans les documents correspond à une configuration à 5 axes. Zone de travail : Zone de travail sur l'axe X : 4 320 mm Course du pendule sur l’axe X : 1 620 mm Zone de travail sur l’axe Y : environ 1 580-1 660 mm Course sur l’axe Z : 180 mm Zone de travail sur l’axe X pour le placage de chants : 3 300 mm Zone de travail sur l’axe Y pour le placage de chants : 1 540 mm Largeur maximale de chargement sur l’axe Y : 1 900 mm, extensible jusqu’à 2 100 mm

Unité 5 axes Tête d’usinage 5 axes

Axe C : rotation continue à 360°

Axe B : rotation continue à 360°

Vitesse de l’axe B : 18 tr/min

Vitesse de l’axe C : 18 tr/min

Vitesse maximale de la broche : 24 000 tr/min

Puissance :

11 kW en cycle S1

13 kW en cycle S6

Angle de contre-dépouille maximal : -10°

Contrôle des collisions pour l'unité 5 axes

Préparé pour une utilisation conjointe sur l'unité 5 axes

Table de travail et serrage de la table de travail ATS

8 poutres de support

32 chariots mobiles

32 ventouses pneumatiques

Ventouses réglables par paliers de 15°

Système pneumatique divisé en 2 zones de travail dans l'axe X Débit de la pompe à vide : 250 m³/h

6 poutres de levage pour faciliter le chargement et le déchargement

28 capteurs de détection des butées abaissées

Butées et positionnement

8 butées arrière

8 butées centrales

4 butées latérales, 2 à gauche + 2 à droite

2 butées latérales supplémentaires

4 butées centrales amovibles, 2 à gauche + 2 à droite

2 butées centrales supplémentaires

Positionnement et abaissement pneumatiques des butées

Unité de perçage Tête de perçage BH 24L

13 broches verticales indépendantes

5 broches horizontales indépendantes

Scie à rainurer Ø 120 mm

Profondeur maximale de rainurage : 25 mm

Vitesse de broche programmable jusqu’à 6 000 tr/min

Changeur d’outils : magasin rotatif à 16 positions Monté sur le chariot de l’axe X

Pour outils et agrégats Poids maximal de l’outil/agrégat : 7,5 kg Charge maximale totale du magasin : 55 kg

Unité de placage de chants Unité de placage de chants GU60A

Pour panneaux d’une épaisseur maximale de 60 mm

Vitesse de placage des chants jusqu’à 20 m/min

Système à double rouleau de pression

Réservoir de colle avec système de colle thermofusible

Lampe de chauffage des chants, 600 W

Système d'alimentation des chants à commande numérique

Découpe automatique des chants

Capteur pour formes géométriques fermées

Accessoires de placage de chants Magasin à chants à 2 rouleaux monté sur le chariot X

Diamètre maximal des rouleaux : 800 mm

Hauteur maximale de la bande de chant : 65 mm

Outil d'arrondissage des angles Ø 85 mm,

agrégat de sciage HSK F63

HSK F63 pour coupes et rainures, Ø de lame max. 215 mm Vitesse maximale de la scie : 8 400 tr/min Profondeur de coupe maximale avec une lame de Ø 215 mm : 68 mm

Unités de défonçage des chants

Unités combinées de raclage de colle / raclage de chants

Jeux d’outils pour différentes épaisseurs de chants

Logiciel bSolid : module de base, environnement CAO 2D, importation de fichiers DXF, CIX et BPP, simulation 3D de l'usinage, gestion des outils, gestion de l'usinage 5 axes par positionnement

Création de programmes assistée par assistant

Sécurité conforme aux normes CE

Tapis de sécurité Barrières de sécurité

Capteurs de sécurité

Système de sécurité modifié permettant une course en Y jusqu’à 2 100 mm Résumé

Il s’agit d’un centre d’usinage CNC BIESSE ROVER A 1643 EDGE bien équipé, doté d’une tête d’usinage 5 axes et d’un ensemble de placage de chants. Les documents indiquent une rotation continue des axes B et C, une programmation 5 axes, un contrôle anticollision 5 axes et une bride d’agrégat dédiée à l’unité 5 axes ; par conséquent, sur la base de ces documents, cette machine doit être considérée comme une machine 5 axes.

Remarque :

Les données techniques et les descriptions sont des copies de la confirmation de commande originale. Ces informations sont fournies à titre indicatif uniquement et ne sont pas contractuelles.
