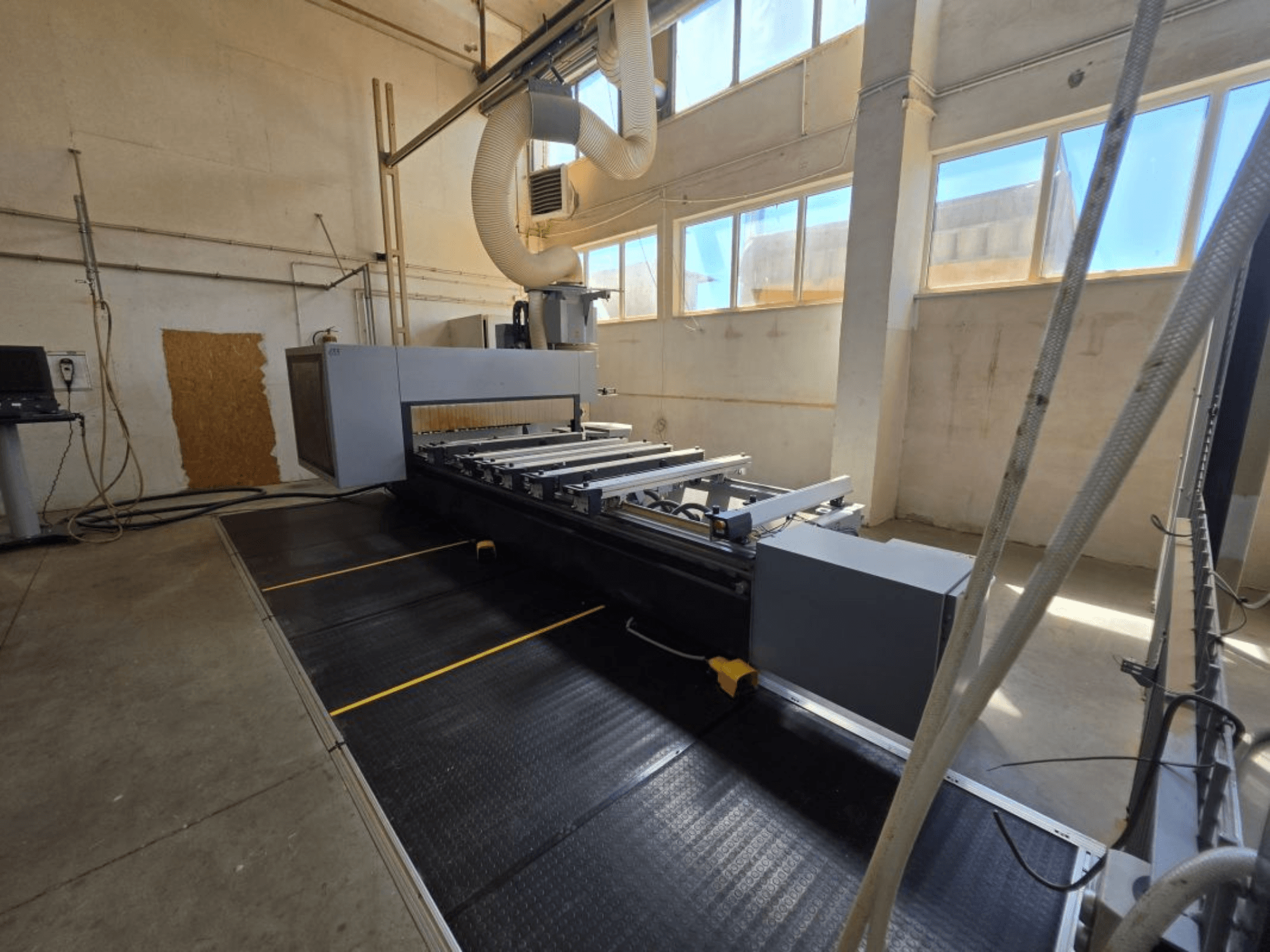

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Heures de travail : 9,370 h

• Construction : Châssis en acier soudé très résistant ; portique mobile à double entraînement

• Alimentation électrique : 3x400 V, 50-60 Hz

• Logiciel CNC : WoodFlash suite (panneau de commande, base de données d'outils, éditeur de programmes, simulateur 2D, aperçu 3D, importation DXF, fonctions CAO, programmation paramétrique/absolue/incrémentale, fraisage de poches, gravure, optimisation des séquences, plans virtuels, sous-programmes)

• Commandes et interface opérateur :

  • Panneau CNC pour le contrôle complet de la machine

  • Terminal opérateur mobile avec écran LED 24", clavier/souris, USB

  • Commande d'avance manuelle (annulation de l'avance, arrêt d'urgence, avance manuelle)

• Zone de travail et déplacements :

  • Zone de travail : X 3000 mm, Y 1550 mm

  • Hauteur de passage en Z : 150 mm

• Broche principale (5 axes) :

  • Electrobroche 5 axes avec cardan, refroidissement liquide, roulements céramiques, rotation R/L

  • Puissance 12 kW (S6), 1 000-24 000 tr/min

  • Porte-outil HSK F63

  • Poids maximal de l'outil 6 kg ; lame de scie maximale Ø 350 mm

  • Support d'agrégats intégré ; hotte d'aspiration à commande électrique

• Système d'axe et de mouvement :

  • Portique à double entraînement

  • X : pignon et crémaillère hélicoïdale, guides linéaires trempés

  • Y : vis à billes, guides linéaires trempés

  • Z : vis à billes, guides linéaires trempés

  • Lubrification centrale automatique

• Magasins d'outils :

  • Linéaire : 12 positions, prise agrégée ; outil max Ø 250 mm, longueur 240 mm

  • Rotatif (sur portique) : 18 positions ; outil max. Ø 250 mm, longueur 280 mm

  • Station de prise de la lame de scie : Ø max. de la lame 350 mm

• Perçage et rainurage :

  • Tête de perçage DH18 6H 2S :

    • 12 broches verticales (7X / 5Y), 6 broches horizontales (4X / 2Y)

    • Course/longueur de perçage max. 70 mm ; porte-outil Ø 10 mm ; entraînement individuel

  • Scies à rainurer : 2 lames (1X / 1Y), Ø max. 120 mm, épaisseur du corps max. 5 mm, jusqu'à 6 000 tr/min

• Aspiration et serrage :

  • Table console avec 6 consoles ; arrêts programmables avant/arrière

  • Système de vide à double circuit sans fil ; hauteur de la coupelle 100 mm

  • Verrouillage pneumatique de la console ; 4 butées latérales mobiles ; bras de support supplémentaires

  • Capacité de la pompe à vide : 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Équipement de vide supplémentaire : raccords de gabarit gauche/droit ; air comprimé contrôlé pour les pinces du cadre ; contrôle indépendant du vide/de l'air par console

• Sécurité :

  • Système de sécurité CE, barrière immatérielle, système d'arrêt d'urgence

  • Barrière de sécurité sur le côté gauche, contrôle de la sécurité de la porte

  • Capteurs de vide et d'air comprimé

  • Système de tapis de sécurité supplémentaire

Équipement supplémentaire

• Système de verrouillage mécanique supplémentaire pour l'axe A et l'axe C

• Ensemble de services à distance via l'internet

• Logiciel de création de corps d'armoires (progiciel de conception d'armoires en 3D)

• Kit d'outils de service

• Documentation : Manuels polonais ; manuel d'installation WoodFlash

• Bras de support supplémentaires pour les consoles

• Accessoires inclus :

  • 11 ventouses FA 140 × 115 × 100 mm

  • 4 ventouses FA 125 × 75 × 100 mm

Remarque : les données techniques sont fournies à titre d'information et ne sont pas contraignantes.
