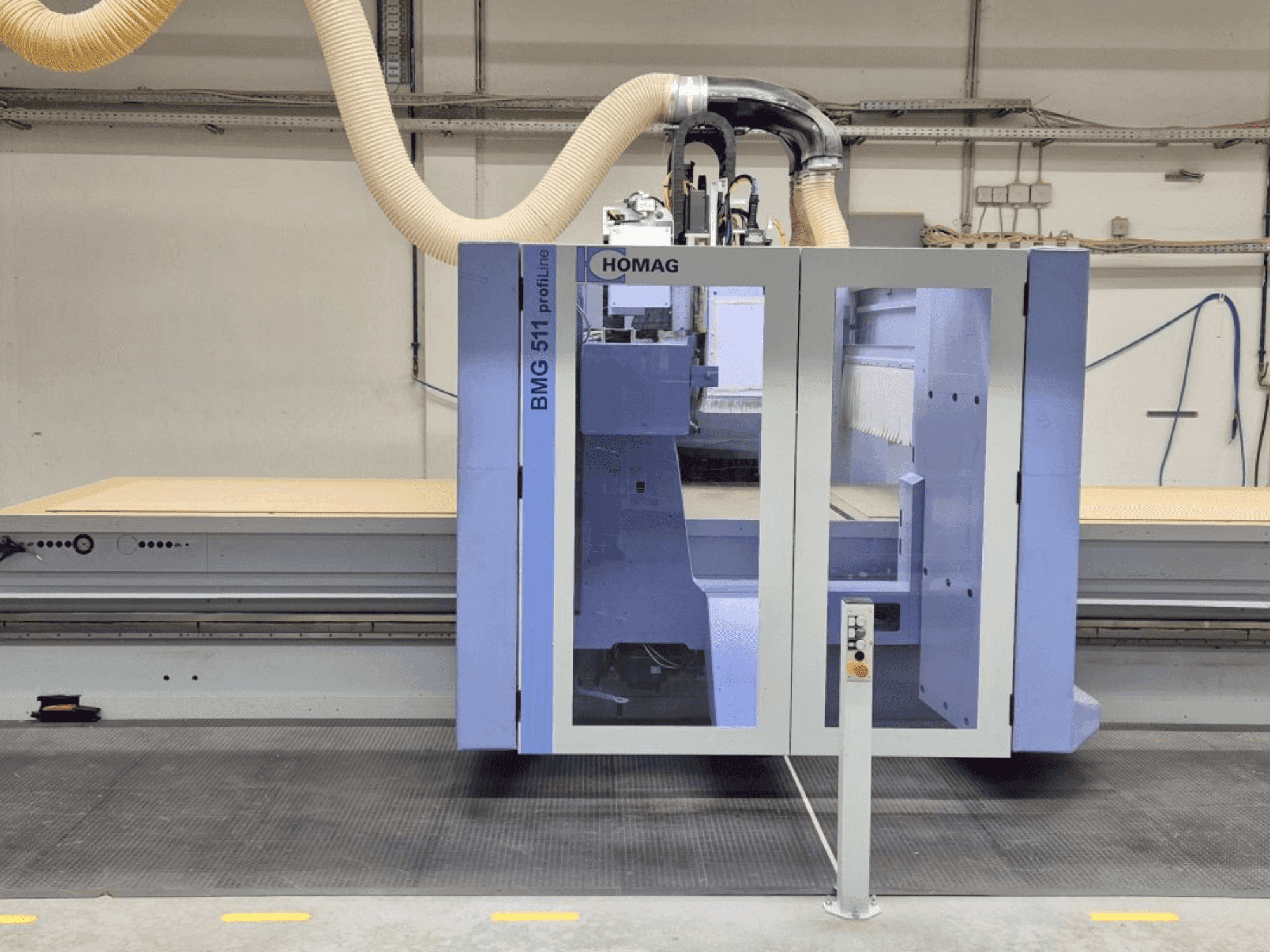

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Zone de travail : 6 000 x 1 550 mm

Paramètres de la pièce :

• Longueur (configuration unique) : 6 000 mm

• Longueur (opération pendulaire) : 1 550-3 200 mm

• Largeur : max. 1 550 mm (avec butée arrière et fraise Ø25 mm)

• Épaisseur de la pièce : jusqu'à 275 mm, y compris les dispositifs de serrage ; jusqu'à 60 mm avec l'équipement de serrage standard

Pack vitesse : Avance maximale de l'axe X 80 m/min

Vitesse de l'axe X : 80 m/min

Outillage :

• Station de transfert d'outils sur le côté gauche du banc de la machine

• Changeur d'outils à disque : 18 positions

  • Options de capacité : 18 outils de Ø130 mm ou 9 outils de Ø180 mm + 9 outils de Ø70 mm

  • Longueur maximale de l'agrégat : 320 mm

• Pas d'outils inclus

Broche de fraisage principale :

• 12 kW (S6) / 9,5 kW (S1)

• Régulation de fréquence 0-24 000 tr/min

Axe C :

• Avec interface d'agrégat ; plage de pivotement illimitée

• Interface pour agrégat FLEX-5 (agrégat non inclus)

Tête de perçage (30 broches) - V20 / H10 / S360° "MPU" :

• Axe C ±185° pour le perçage/sciage à n'importe quel angle

• 20 broches verticales à grande vitesse avec changement rapide

• Disposition des broches verticales (en forme de U) : 3 rangées de 11, 3 et 6 broches, espacement de 32 mm

• 10 broches horizontales : 4 paires à 32 mm d'espacement ; 1 paire à 320 mm d'espacement

Scie à rainurer/séparer : pour des diamètres de lame jusqu'à Ø200 mm

Table/base :

• Table à grille avec profilé d'aluminium rainuré

• Affectation dynamique de la surface de la table (table R) : contrôle automatique de la taille des pièces ; zones de vide affectées en permanence aux champs d'usinage

Commande/logiciel :

• POWERCONTROL PC 86 POWERTOUCH

• Écran tactile 21,5" Full HD

• Programmation CNC graphique WoodWop, basée sur le dialogue

Vide : fourni par un système de vide côté client (pas de pompe à vide intégrée)
