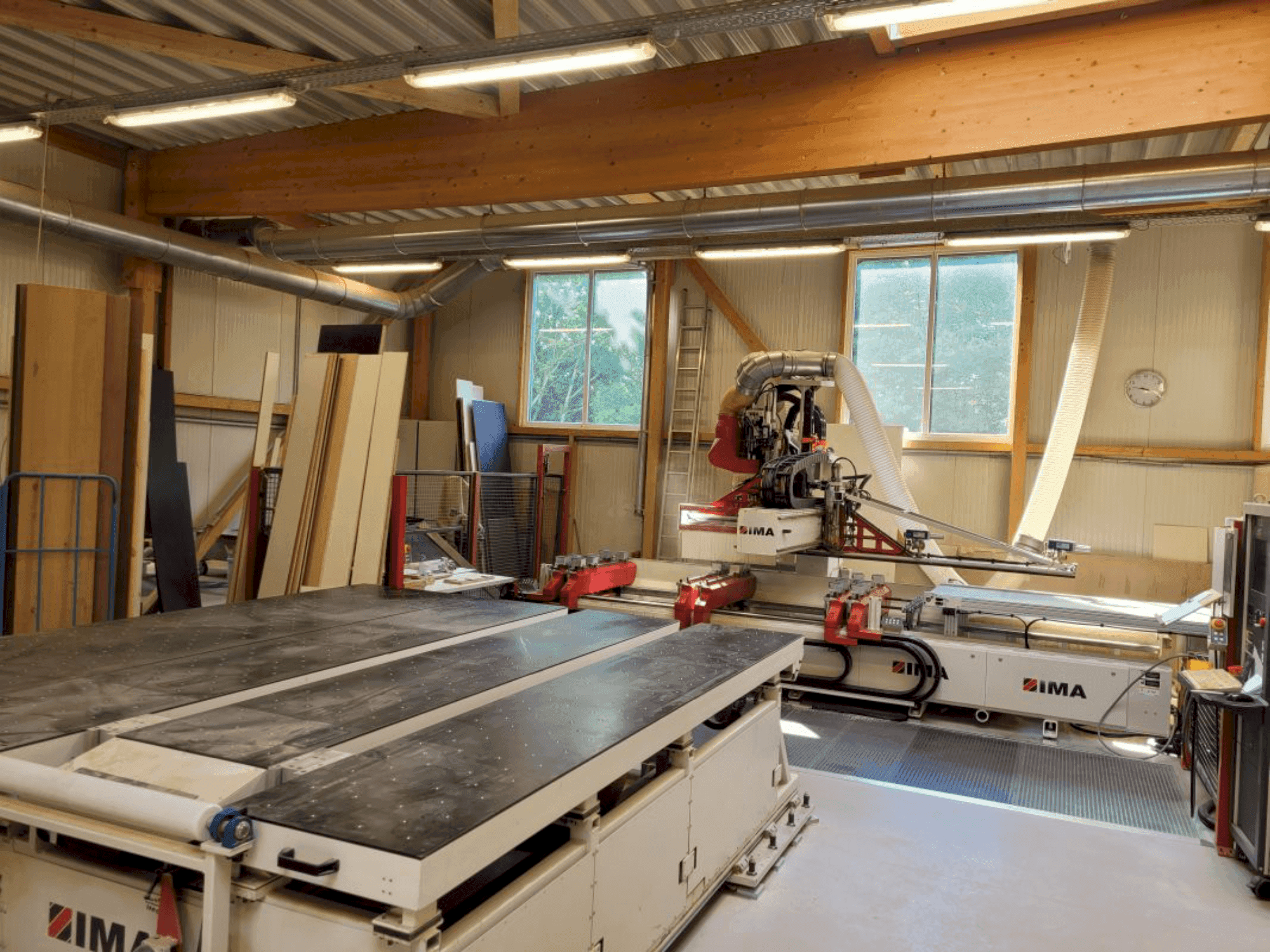

IMA - BIMA CUT 120/300DE-CNC-IMA-2008-00002

Équipement supplémentaire

• Lubrification centrale automatique
• Table d'installation volautomatique
• Tapis de sécurité
• IMAWOP 6.0
• Traverse d'aspiration à la livraison pour un transport automatique de la décharge
• Bande transporteuse entraînée pour le transport de la décharge

Avantages de la machine

Avantages techniques de la machine

• 6 bras de support réglables en continu dans le sens des aiguilles d'une montre avec une butée avant chacun
• 18 ventouses : 100 mm x 100 mm x 50 mm
• Dimensions de la table coulissante automatique : x = 2800 mm, y = 2800 mm, z = 34 mm
• Broche de fraisage à 4 axes : 7. 5 kw, 8000-24000 rpm, changeur de rotation automatique 18 fois
• Broche de fraisage à 3 axes : 4 kw, 7500-12000 rpm, changeur d'outils manuel
• Unité de perçage avec 21 broches verticales contrôlables individuellement
• Unité d'adaptation scie : 90 degrés fixe // unité d'adaptation : tête de perçage et de fraisage horizontale (tête croisée)
• Pompe à vide : 100 m³/h
• Raccord d'extraction : d = 250 mm, extractions simples avec contrôle automatique des diapositives
• Air comprimé : 7 bars constants

Informations supplémentaires

Pièce à usiner Epaisseur de la pièce : 14-38 mm Hauteur de serrage maximale à partir du bord supérieur de la plaque d'aspiration : 100 mm Hauteur de travail : environ 1000 mm Plage de travail sans usinage pendulaire : 2 x 1400 mm Plage de travail avec usinage pendulaire : 2 x 900 mm Espace libre au centre : 200 mm Dimensions minimales de la pièce en mode automatique : Longueur = 295 mm, Largeur = 115 mm Dimensions maximales de la pièce en mode automatique : Longueur = 3000 mm, Largeur = 1200 mm
