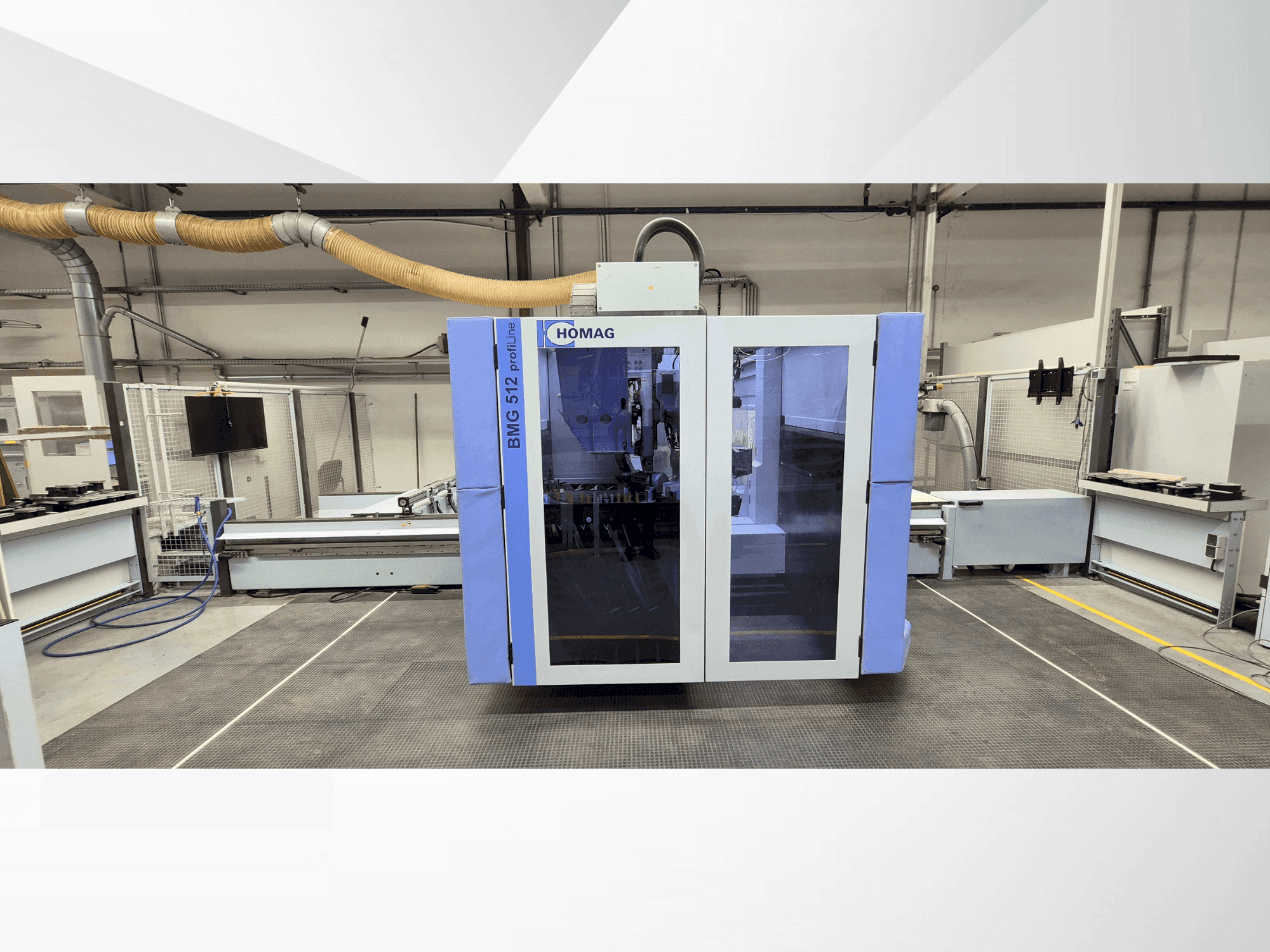

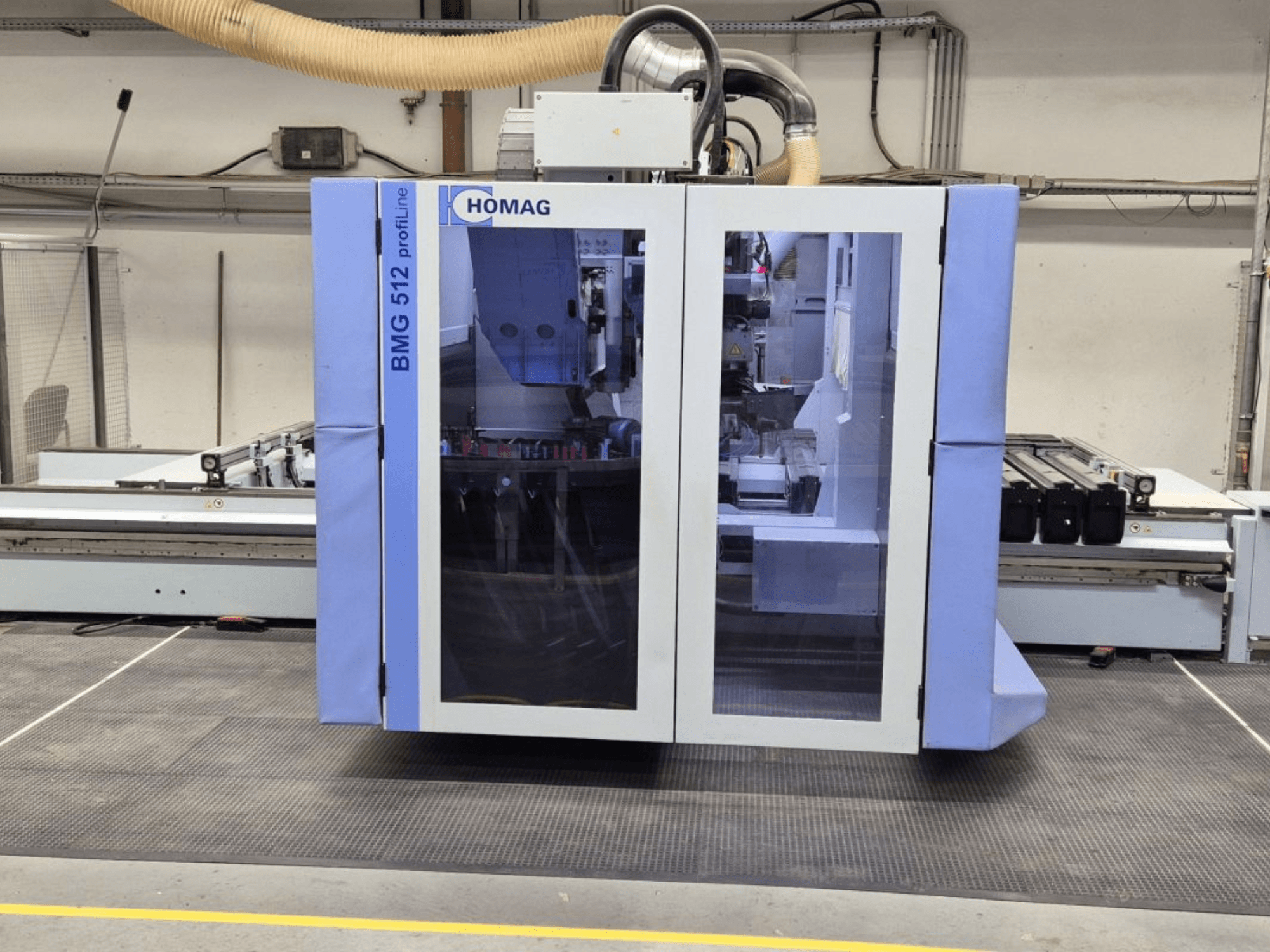

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Informations complémentaires

Pièce à usiner

• Longueurs : 4000 mm pour le placement simple / 2250 mm pour le placement pendulaire

• Largeurs : 1450 mm pour toutes les unités et la butée avant

• Épaisseur maximale de la pièce : 300 mm (y compris les dispositifs de serrage)

• Jusqu'à 60 mm avec les dispositifs de serrage standard sans restriction pour les unités et l'extraction.

Table

• Table console automatique

• Table console à réglage automatique

• 8 consoles Y = 1500 mm

• 16 goupilles latérales et de butée de 140 mm, à commande électromécanique

• Répartition dynamique de l'espace pour une utilisation optimale en mode pendulaire

• Diverses pinces à vide doubles

• Sans pompe à vide ; alimentation par un système de vide côté bâtiment

Outils

• Changeur d'outils à disque 18 fois

Entraînement principal

• Broche d'usinage : 12 kW (fonctionnement S6) / 9,5 kW (fonctionnement S1)

• Broche avec roulements hybrides

• Rotation à fréquence contrôlée : 0 - 24000 tr/min

• Réduction automatique de l'avance en cas de diminution de la vitesse de la broche

Unité d'injection

• POWEREDGE Unité d'encollage

• Unité d'encollage pour l'encollage de chants à 360° sur des assemblages bout à bout

• Application de colle par rouleau d'application sur le matériau du bord

• 1 rouleau presseur Ø 50 mm, 1 rouleau suiveur Ø 35 mm

• Hauteur max. du chant : 65 mm

• Epaisseur du chant : 0,4 - 3 mm (placage 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Buse d'air chaud pour chauffer les chants épais sur de petits rayons, contrôlable par NC

Commande de la machine

• POWERCONTROL PC 86 POWERTOUCH

• Avec écran multitouch Full-HD de 21,5 pouces

• WoodWOP pour la création graphique et dialoguée de programmes CNC

• Système de diagnostic WOODSCOUT

Equipement supplémentaire

• Interface pour l'unité FLEX 5

• Axe C avec interface d'unité

• Plage de pivotement illimitée

• Elément d'accouplement pour le changement automatique d'outil de l'unité FLEX 5

• Tête de perçage

• 21 broches V17 / H4 / S0 / 90°

• 17 broches de perçage verticales avec système de changement rapide

• Disposition en forme de T : 7 broches en Y / 11 broches en X

• 4 broches horizontales avec scie 0 / 90°

• Station de prédécoupe

• Se déplace avec le portique de traitement (axe X)

• Unité de sciage et d'ébarbage pour le changeur d'outils

• Unité combinée d'ébarbage et d'arrondi d'angle, commandée par capteur

• Unité combinée d'affleurage / couteau à tirer

Informations supplémentaires

• Réservoir de liquide de refroidissement pour la broche d'usinage

• Convoyeur de copeaux intégré, évacuation vers la gauche

Remarque : les données techniques et les descriptions sont fournies à titre d'information uniquement et ne sont pas contraignantes.
