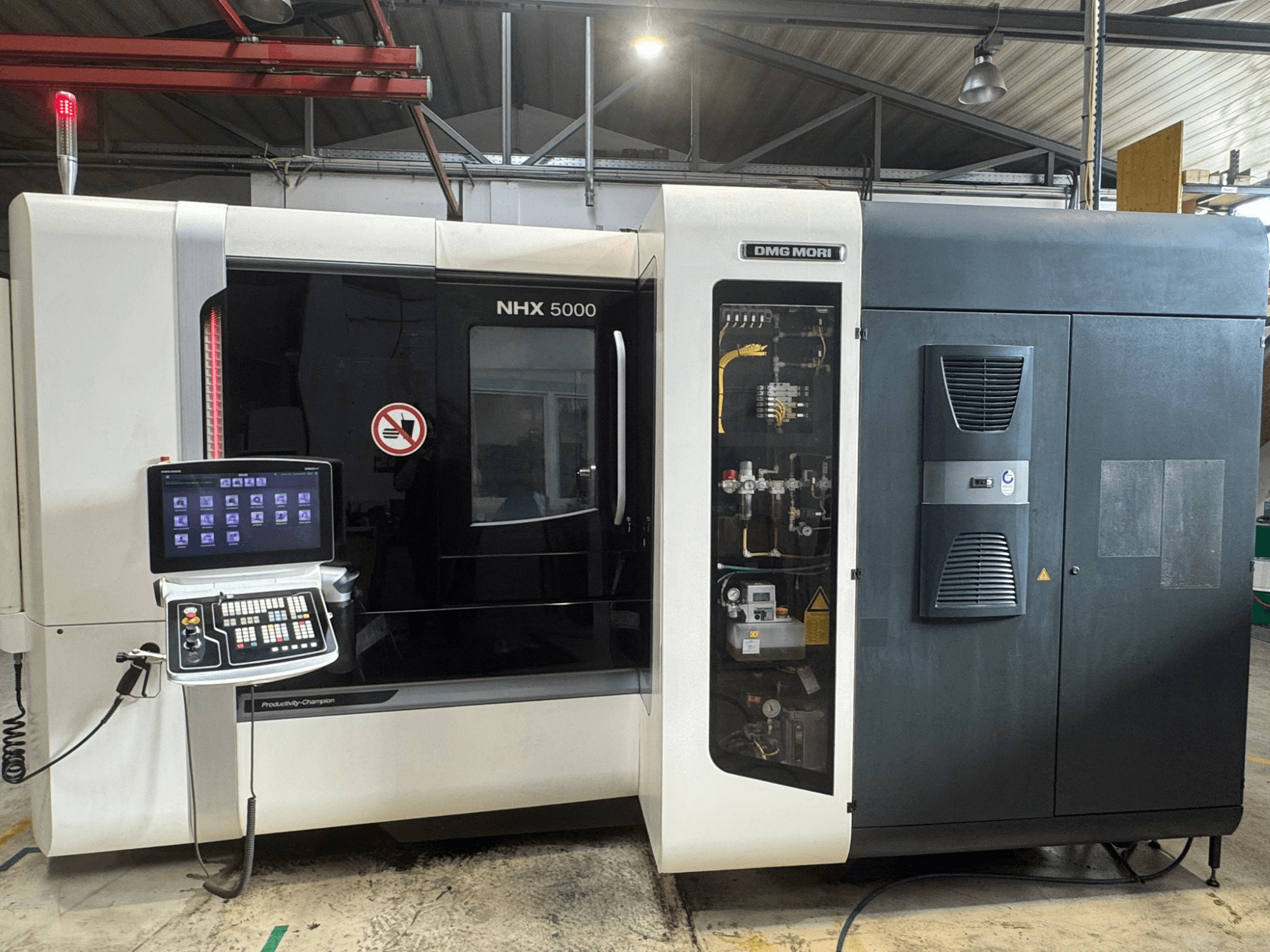

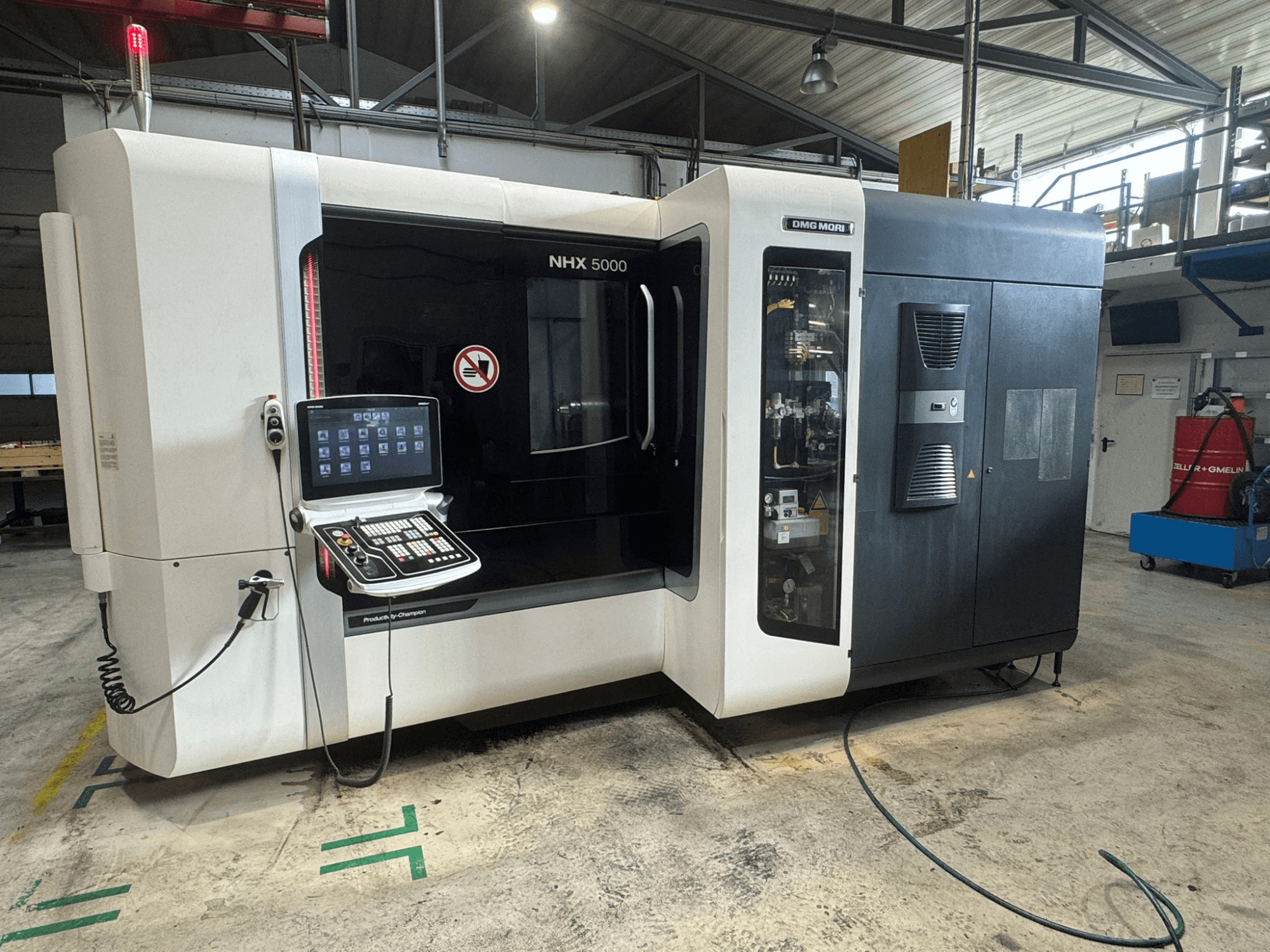

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

• Couple de la broche : 111 Nm (85 Nm en continu)

• Porte-outil : BT40

• Capacité d'outils : 40 outils (magasin optionnel 60 outils)

• Avance rapide (X/Y/Z) : 60 m/min

• Accélération (X/Y/Z) : 1G

• Taille des palettes : 500 x 500 mm

• Nombre de palettes : 2

• Changeur de palettes rotatif automatique : 2 stations

• Table CN axe B : entraînement direct, indexation 0,001°, vitesse max. 100 tr/min

• Charge maximale de la palette : 500 kg en standard (700 kg en option)

• Système de mesure directe de la position ; échelle linéaire standard

• Système de contrôle : CELOS Siemens 840D sl avec écran tactile ERGOline de 21,5 pouces

• Manivelle électronique : Siemens

• Arrosage par préparation de la broche jusqu'à 70 bars

• Sonde Renishaw OMP60

• Système de détection de bris d'outil

• Lampe de signalisation de l'état de la machine

• Unité de refroidissement de broche eau-glycol

• Cycle de réglage de l'application (ATC)

• Plateau de la machine : Support 3 points

• Connexion électrique : L1 L2 L3 N PE

• Charge connectée : 46 kVA

• Courant d'entrée maximal : 67 A

• Protection par fusible : 125 A

• Courant de court-circuit : 1,25 kA

• Tension d'alimentation maximale : 4,0 kV

• Tension d'alimentation : 400 V ±10 %

• Fréquence : 50 Hz

• Tension de commande : AC 230 V / DC 24 V

• Durée de fonctionnement : 27 715 h

• Heures de broche : 15,208 h

Équipement supplémentaire

• Knoll KF110/700

• Moniteur de débit Knoll

• Système de refroidissement à haute pression

• 2x tours de serrage (250 x 250 x 650 mm) TRIAG avec accessoires

• 95x porte-outils HSK63 (divers dispositifs de serrage)
