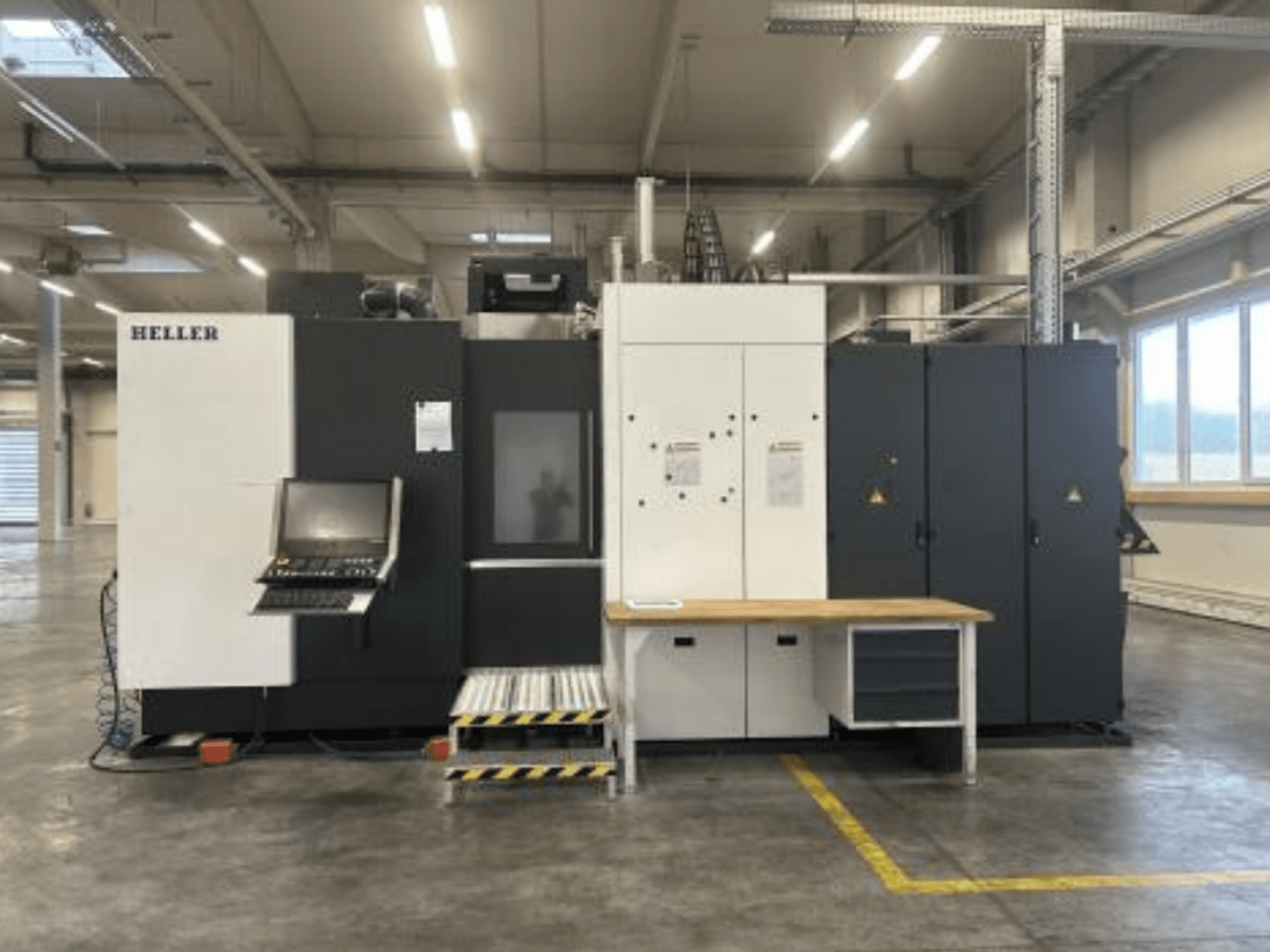

HELLER - H5000AT-MIL-HEL-2021-00001

- Nombre de machines : 2 unités

- Résolution / indexation de l'axe B (table rotative à commande numérique) : 360 000 x 0,001 degré

- Vitesse de l'axe B (table rotative à commande numérique) : 25 tr/min

- Précision d'indexation de l'axe B Tp (VDI/DGQ 3441 / ISO 230 At) : 8 secondes d'arc

- Couple tangentiel maximal de l'axe B : 12 000 Nm

- Moment de basculement maximal de l'axe B : 18 000 Nm

- Tension / Fréquence : 3~ 400 V / 50 Hz

- Courant nominal : 65 A

- Intensité de court-circuit admissible : 9 kA

- Force d'avance sur les axes X et Y (ED S3 -40 %) : 15 000 N

- Force d'avance sur l'axe Z (ED S3 -40 %) : 20 000 N

- Déplacement rapide (pack POWER X/Y/Z) : 50 m/min

- Accélération (pack POWER X/Y/Z) : 5 m/s²

- Déplacement rapide (pack SPEED axes X/Y/Z) : 65 / 65 / 72 m/min

- Accélération (pack SPEED X/Y/Z) : 7 / 7 / 11 m/s²

- Tolérance de positionnement des axes linéaires (Tp) : 0,005 mm

- Conique d'outil : HSK-A 100 / SK 50

- Plage de vitesse : 5 - 8 000 tr/min (Power Cutting 100 G / Power Cutting renforcé 100 G) / 5 - 6 000 tr/min (High Power Cutting 100 G) / 5 à 13 000 tr/min (coupe rapide 100 i) / 5 à 10 000 tr/min (coupe puissante 100 i) / 5 à 12 000 tr/min (coupe dynamique 100 i)

- Puissance d'entraînement (ED S6-40 %) : 43 kW / 45 kW / 60 kW

- Couple max. (ED S6-40 %) : 228 Nm / 360 Nm / 400 Nm / 822 Nm / 1 146 Nm / 2 292 Nm

- Diamètre de la broche au niveau du palier avant : 100 mm / 110 mm

- Masse maximale admissible de l'outil : 25 kg (8 kg si tous les emplacements sont occupés, option 35 kg)

- Emplacements du magasin de chaîne d'outils : 50 / 100 / 150

- Emplacements du magasin à porte-outils : 265 / 425

- Longueur maximale de l'outil : 600 mm

- Diamètre maximal de l'outil : 112 mm (tous les emplacements occupés) / 280 mm (avec des emplacements libres)

- Dimensions de la palette : 630 x 630 mm

- Diamètre maximal de la pièce : 900 mm

- Hauteur maximale de la pièce : 1 000 mm

- Masse maximale de serrage (palette 1) : 1 000 kg (unilatéral) / 1 400 kg (bilatéral)

- Temps de changement de palette (sans serrage hydraulique) : 13 s

- Temps de changement de palette (avec serrage hydraulique) : 13,5 s

- Option système de refroidissement PBF : filtre à bande en papier Interlit TMF 600, finesse nominale de 40 µm, capacité du réservoir de 1 800 L, option de refroidissement haute pression 50 bar / 70 bar (IKZ)

- Option système de refroidissement VRF : filtre à lavage à contre-courant KNOLL VRF 250, finesse nominale de 40 µm, capacité du réservoir de 1 200 L, option de liquide de refroidissement haute pression 50 bar / 70 bar (IKZ)

- Encombrement au sol de la machine (L x l x H avec liquide de refroidissement et convoyeur) : 7,30 x 3,38 x 3,90 m

- Puissance totale absorbée (machine sans système de refroidissement) : env. 37 kVA

- Pression d'alimentation en air comprimé : 5 - 6 bars

- Température ambiante admissible : 10 à 45 °C

- Matériau usiné : aluminium (exclusivement)

- Heures de fonctionnement estimées : environ 12 000 à 15 000 heures (à confirmer)

- État de fonctionnement : actuellement installée/en place et sous tension
