SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 670000 EUR
Availability: InStock

670.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ SCHMID SE 368 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

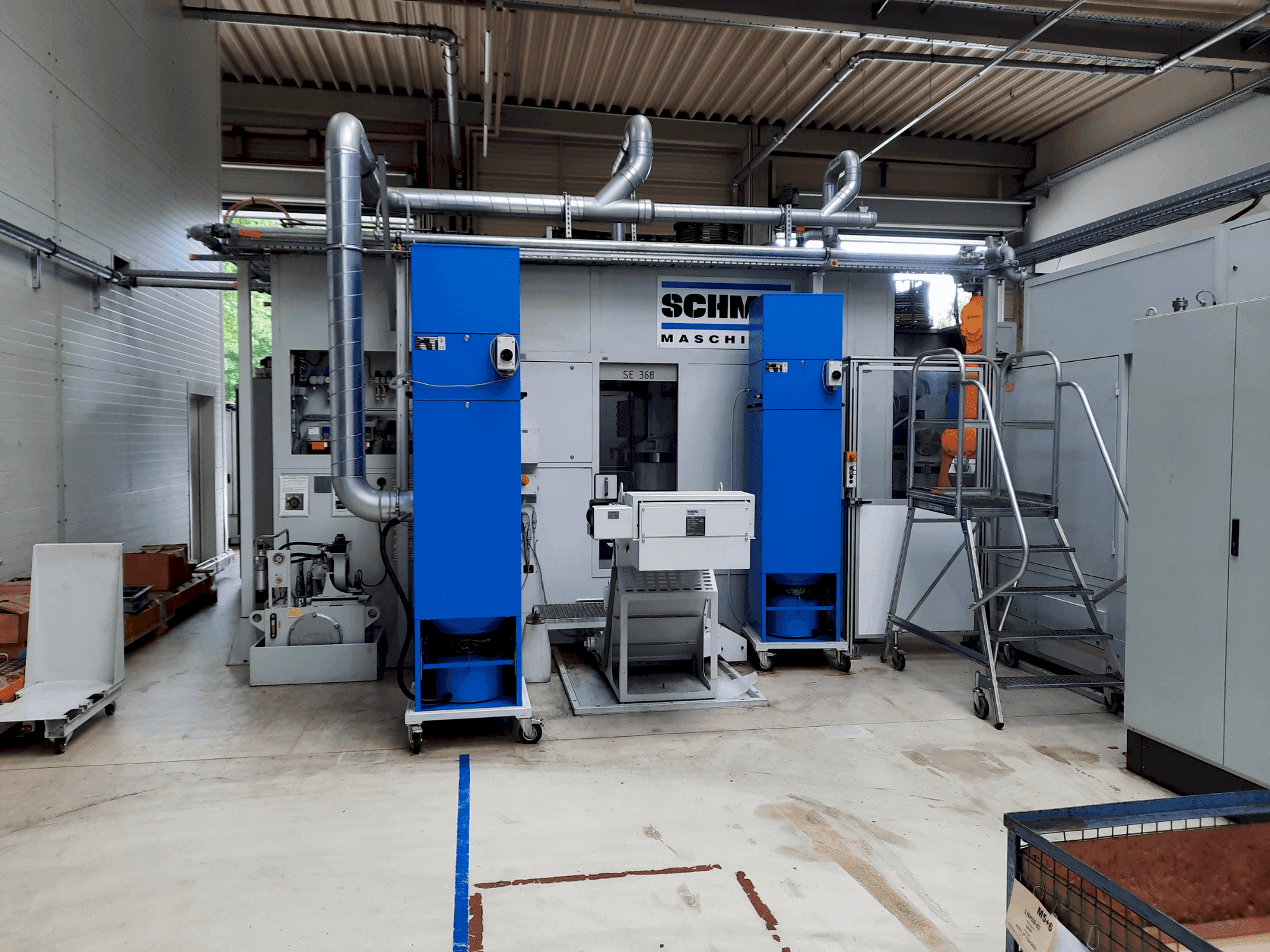

Ce centre d'usinage horizontal SCHMID SE 368 à 5 axes a été fabriqué en 2019. Il est équipé d'une commande Siemens Sinumerik 840 D SL, de vitesses de déplacement rapides de 75/40/90 m/min en X/Y/Z et d'une table mobile. Elle est équipée de deux unités de pivotement rotatif à commande numérique, d'un changeur d'outils à 30 positions et d'un porte-outil HSK-A63. La vitesse maximale est de 10 000 tr/min. Comprend un convoyeur de copeaux et un système de refroidissement. Une excellente opportunité d'acheter ce centre d'usinage horizontal SCHMID SE 368. Contactez-nous pour plus d'informations sur ce centre d'usinage horizontal.

Vue d'ensemble

marque: SCHMID
année: 2019
MODÈLE: SE 368
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage horizontal
marque de l'unité de contrôle: SIEMENS

Informations techniques - SCHMID SE 368

Unité de contrôle

Marque de contrôle: SIEMENS
Modèle de contrôle: Sinumerik 840 D SL

Dimensions

Poids de la machine: 21000 kg

Mouvement

Nombre d’axes: 5
Course de l’axe X: 400 mm
Course de l’axe Y: 450 mm
Course de l’axe Z: 550 mm

Spécification technique

Vitesse de broche: 24000 RPM
Stations d'outils: 80

Informations supplémentaires

Équipement supplémentaire

Double broche
Table de navette
2 unités de pivotement rotatif à 2 CN
Système d'armoire de commande
Convoyeur à copeaux Knoll 600K-1 2019
Unité hydraulique
Système de filtrage
Système de refroidissement Lahntechnik KOF1803-100 2020
Nombre de positions du magasin d'outils : 2x 30
Table rotative (NC / serrage hydraulique) : n x 360o, axe vertical,

Avantages de la machine

Avantages techniques de la machine

Variateur principal triphasé ibag : s1-100% 40 kw / s6-40% 52 kw
Caractéristiques principales broche de travail kw s1 : 3 12 29 40 40
Vitesses de broche env. 1/min : 1. 000 5. 000 10. 000 20. 000 24. 000
Couple approx. Nm : 27 27 27 19 17
Diamètre de l'outil avec positions voisines libres : 125 mm
Table pivotante (nc / indexation hydraulique) : axe vertical, 0° - 180°, max. Angle de rotation en liaison avec le 5ème axe : +/- 150°
Diamètre de la table rotative : 400 mm, table rotative (axes horizontaux u1-u2/ v1-v2), table rotative (nc / serrage hydraulique) : n x 360o, axe vertical, diamètre de la table rotative : 330 mm
Serrage de palettes : 2 modules de serrage à point zéro/ table
Systèmes de mesure de la position : systèmes de mesure de la position absolue
Tolérance de position x - y - z : 0. 008 mm (vdi/dgq 3441)

Informations supplémentaires

Machine encore sous tension

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
