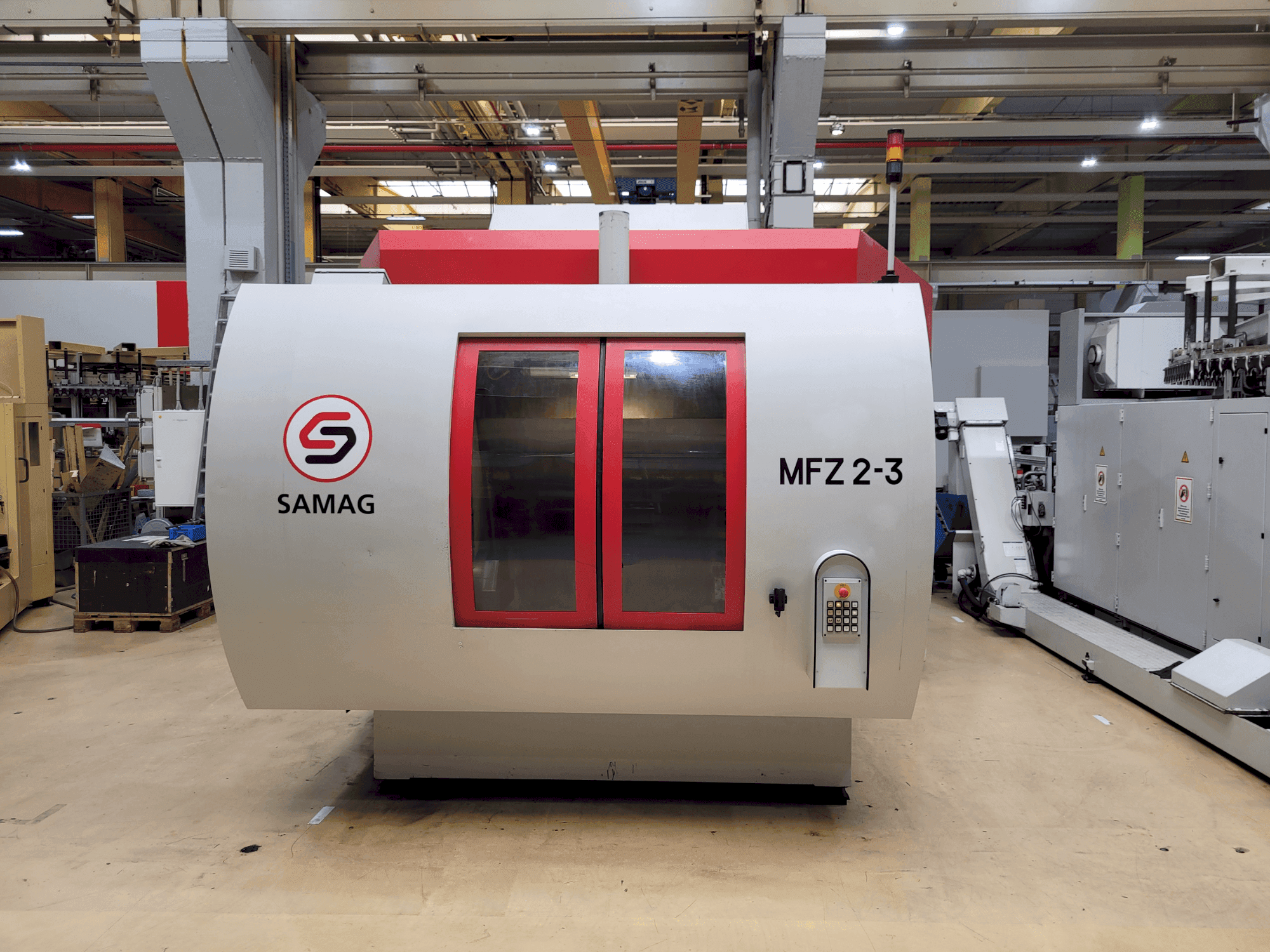

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Avantages de la machine

Avantages techniques de la machine

• Espace d'installation nécessaire (longueur x largeur) : environ 5950 mm x 6700 mm
• Poids (kg), y compris le système de refroidissement et le convoyeur de copeaux : environ 25000 kg
• Tension de fonctionnement : 400 v 3 n~ 50 hz
• Tension de commande/soupape : 24 v dc
• Puissance de la machine : environ 82 kva
• Fusible de secours avant l'interrupteur principal : 3 x 160 a
• Section du connecteur : 70 mm²

Informations supplémentaires

Système de serrage d'outils Ott Couple (S1/S6) : 63/83 Nm Vitesse nominale : 4200 tr/min Diamètre du palier de la broche : 70 mm Lubrification de la broche : Lubrification à la graisse à vie 1 Support horizontal pivotant à 180° (axe W) Diamètre du plastron (entraînement NC/contre-palier) : 500/345 mm Couple tangentiel admissible : 15000 Nm Précision de positionnement : ±3 secondes angulaires Temps de pivotement (0°/180°) : Environ 6 s Nombre d'axes horizontaux de support de pièce à 360 Positionnement par engrenage frontal : 120 x 3° Précision de positionnement (120 x 3°) : ±3 secondes d'arc Charge de transport max. Charge de transport par axe A : Environ 600 kg Couple tangentiel admissible : 5000 Nm Zone de travail (cercle d'interférence x longueur) : Ø700 x 940 (1036) mm Approche des positions intermédiaires en dehors du pas de 3° : Possible (contrôle de position NC) Précision de positionnement : ±25 secondes angulaires Couple tangentiel admissible : 1000 Nm Magasin d'outils : 90 positions d'outils (3 x 30) Diamètre d'outil max. Diamètre d'outil avec positions adjacentes libres : 160 mm Temps de coupe (à l'intérieur d'une cartouche) : Environ 5,2 s Supports Capacité de l'unité hydraulique : 160 l Pression de service max. Pression de fonctionnement : 160 bar Débit max. Débit max : 12 l/min Système pneumatique : Raccordement d'air comprimé requis, consommation d'air requise (à court terme) 6 ± 0,5 bar Qualité de l'air de l'usine : Classe 545 selon DIN-ISO 8573-1 Système de refroidissement : Système de refroidissement Knoll avec refroidissement du liquide de refroidissement Capacité du réservoir de liquide de refroidissement : Max. 1400 l Rinçage séparé du banc de la machine : 160 l/min à 2,6 bar Refroidissement externe des outils et diverses fonctions de rinçage : 120 l/min à 3,5 bar Refroidissement interne de l'outil par les broches : 40 l/min à 60 bar
