Starrag Heckert - HEC 500 H/VDE-MIL-STA-2008-00002

• Ensemble : 2 centres d'usinage horizontaux + système de stockage de palettes partagé

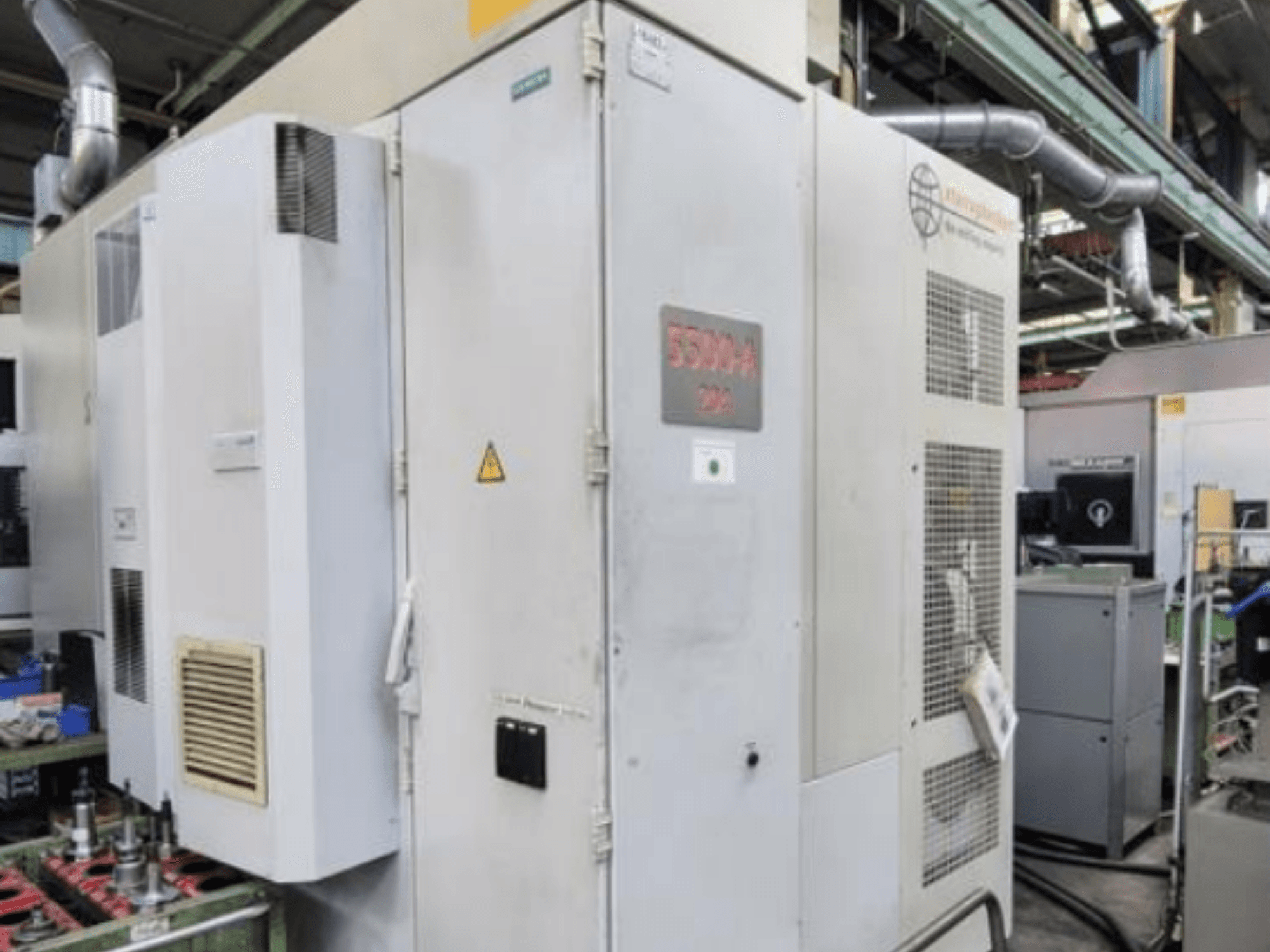

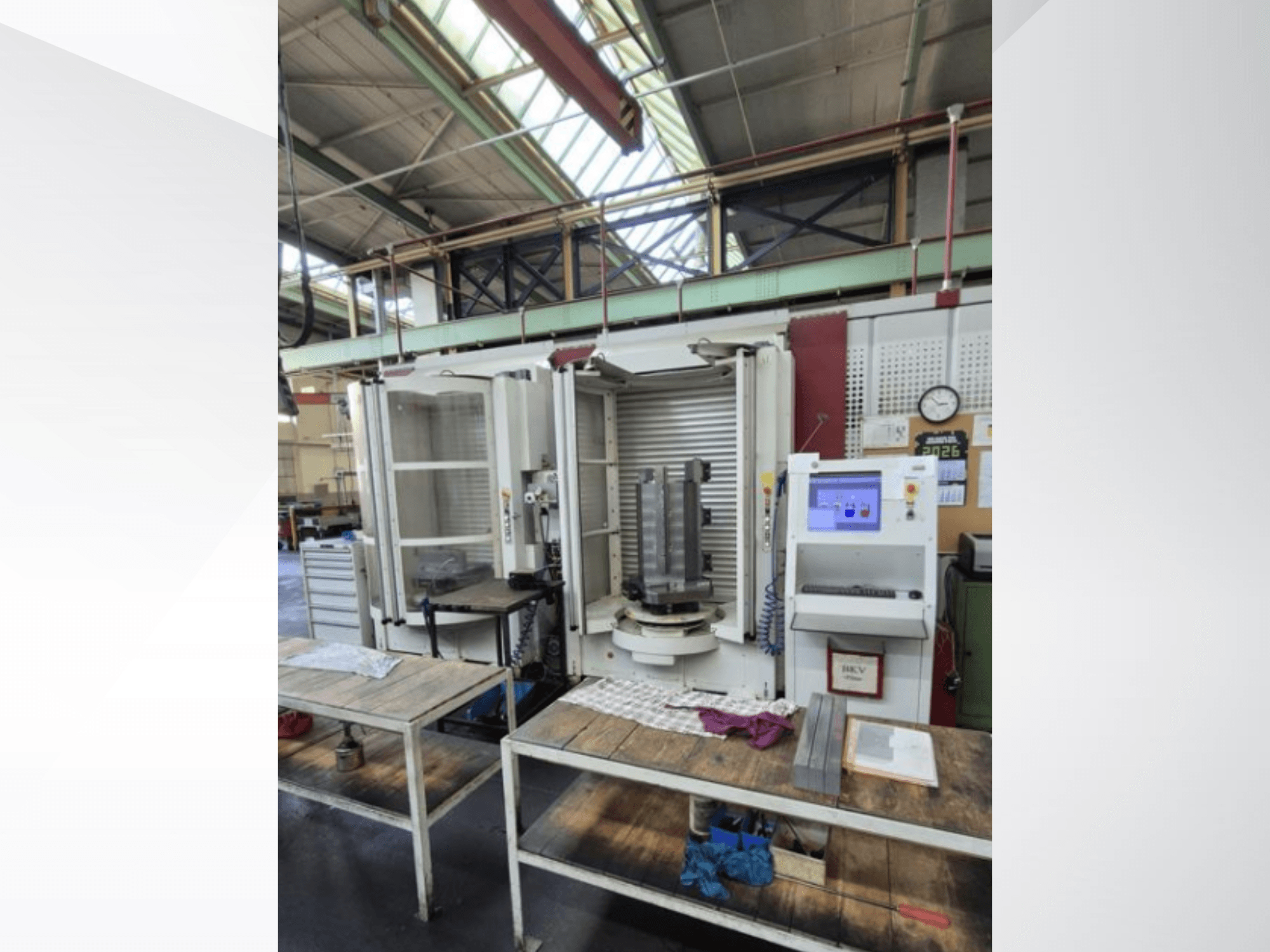

  • STARRAG HECKERT HEC 500 H/V (2008)

    • Commande : Siemens SINUMERIK 840D Powerline

    • Tête : Tête pivotante H/V (Horizontale/Verticale)

    • Taille de la palette : 500 x 500 mm

    • Déplacements : X 800 mm / Y 800 mm (position verticale) / Z 680 mm

    • Déplacement rapide : 60 m/min

    • Puissance de la broche : 37 kW

  • STARRAG HECKERT HEC 500 H (2009)

    • Commande : Siemens SINUMERIK 840D Powerline

    • Taille de la palette : 500 x 500 mm (DIN 55201)

    • Déplacements : X 800 mm / Y 650 mm / Z 680 mm

    • Traversée rapide : 60 m/min

    • Couple de la broche : 82 Nm

    • Poids max. de l'outil : 25 kg

    • Diamètre max. de l'outil : 80 mm (160 mm avec des emplacements adjacents libres)

    • Table rotative NC (axe B) : 360,000 x 0.001°

• Remarque : le système de détection de bris d'outil est hors service.

Équipement supplémentaire

• Pool de palettes linéaires Fastems FPC 1500 (partagé par les deux machines)

• Automatisation : Les deux machines sont connectées au Fastems FPC 1500 LPP

• Pour HEC 500 H (2009) :

  • Système de refroidissement avec filtre à bande de papier

  • Alimentation interne en liquide de refroidissement, 50 bars

  • Convoyeur de copeaux
