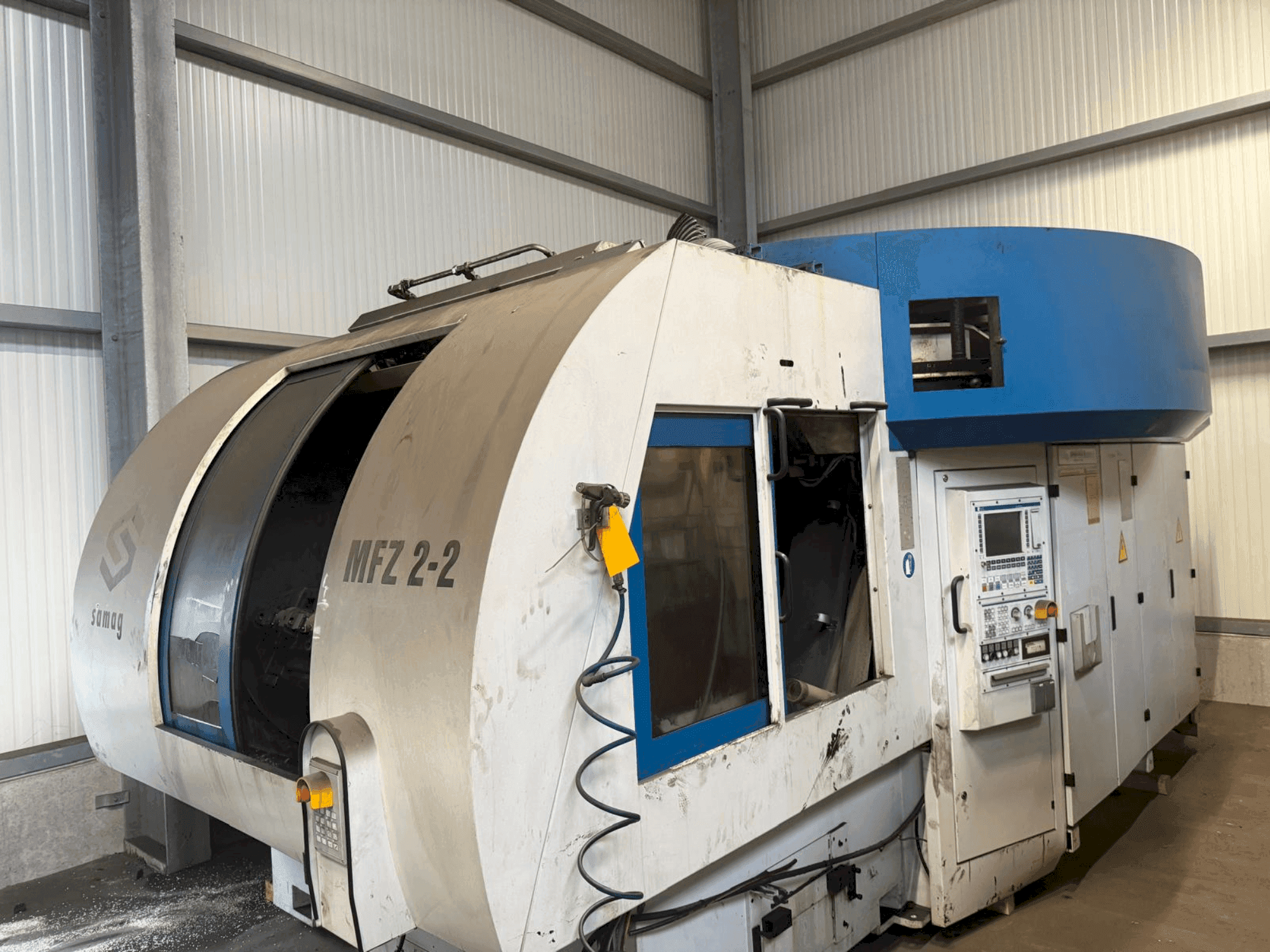

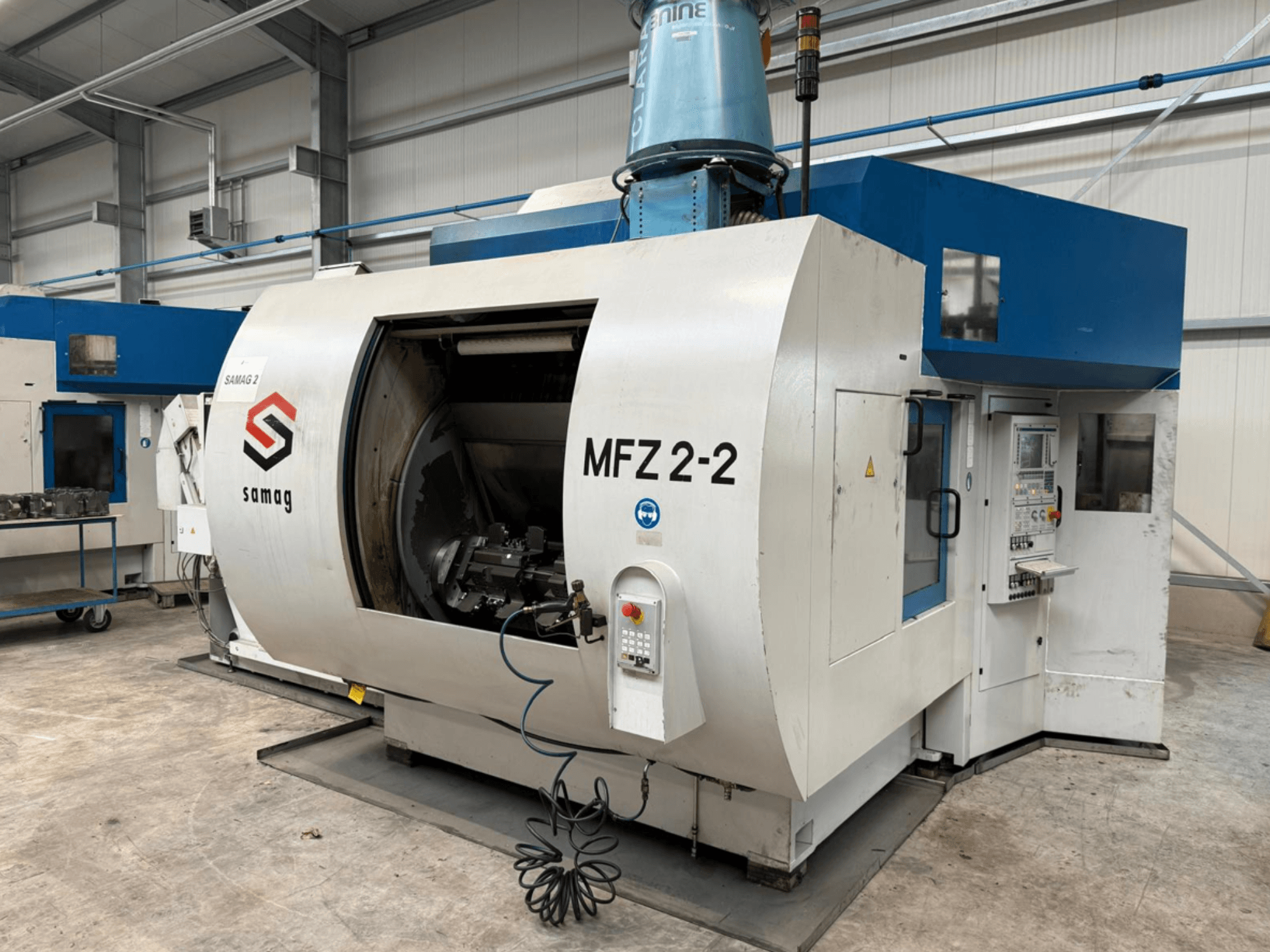

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Rangement des outils

  • Type : Décagonale

  • Nombre d'emplacements de stockage : 100 (2x50)

  • Nombre de cassettes : 10

  • Emplacements des cassettes : 10

  • Pas de la cassette : 90 mm

  • Vitesse maximale du magasin de cassettes : 8,3 min

  • Temps de retard entre la vitesse maximale du magasin de cassettes et l'arrêt : 300 ms

  • Masse maximale de l'outil : 280 kg

  • Poids maximal de l'outil (pince de serrage en plastique) : 6 kg

  • Poids max. de l'outil (pince de serrage en acier) : 8 kg

  • Diamètre max. de l'outil avec emplacements adjacents libres : 160 mm

  • Axe de rotation : 10x36

  • Temps de changement de la cassette la plus proche (gauche/droite) : 1.5 s

  • Changement d'outil sur la broche (moyenne de copeau à copeau sans rotation de la roue, VDI 2852) : 4.5 s

• Axes et trajectoires

  • Courses de déplacement : Y (vertical) course de travail 500 mm ; Y (vertical) course totale avec changement d'outil 775 mm

  • Accélération des axes (X/Y) : 0,6 xg, 0,8 xg

• Entraînement de la broche principale

  • Unité de broche : Broche haute fréquence GMN HCS 220-16000/28

  • Distance entre les broches : 450 mm

  • Diamètre de la douille : 220 mm

  • Poids de l'unité de broche : 110 kg

  • Moteur d'entraînement : 1FE1 083-4WN11-1BA2

  • Couple (S1) : 65 Nm

  • Couple (S2) : 74 Nm

• Unité porte-pièce (unité de pivotement de l'axe W)

  • Temps de pivotement 180° : 4.5 s

  • Diamètre du plateau/contre-palier : 500/345 mm

  • Vitesse d'entraînement/contre-palier (max.) : 15/20 min

  • Moment d'inertie : 140 kgm²

  • Moment de basculement admissible : 8000 Nm

  • Moment tangentiel admissible (entraînement/contre-palier) : 10 000/5 000 Nm

  • Force de verrouillage de l'engrenage Hirth à 100 bars (entraînement/contre-palier) : 190/175 kN

• Porte-pièce Axe A1/A2

  • Angle de séparation : 3

  • Temps de pivotement 180° : 3.5 s

  • Diamètre du plateau/contre-palier : 345 mm

  • Vitesse (max.) : 20 min

  • Moment d'inertie de la masse : 20 kgm

  • Moment de basculement admissible : 3 000 Nm

  • Couple tangentiel admissible (entraînement/contre-palier) : 5 000 Nm

• Tension de réseau : 400 V

• Fréquence : 50 Hz

• Tension de commande : DC 24 V

• Puissance nominale : 72 kW

Equipement supplémentaire

• Système de refroidissement du lubrifiant (gestion des copeaux)

  • Type : Convoyeur à bande à raclettes

  • Dimensions (L x L x H) : 2885 x 1095 x 1830 mm

  • Hauteur de déchargement : 1020 mm

  • Grille d'écartement : 500 μm

  • Volume de remplissage : 100 l

  • Pompe à eaux usées : 380 l/min à 1,6 bar

• Unité de refroidissement centrale

  • Type : DK 160-V/SO

  • Puissance frigorifique : 1900 W

  • Température ambiante min/max : 10/40 °C

  • Température maximale de sortie de l'eau : 20 °C

  • Température de condensation : 40 °C

  • Réfrigérant : R134a, 2 kg

  • Puissance électrique connectée : 5,1 kW

• Masses périphériques

  • Masse du réservoir d'eau propre (vide) : 930 kg

  • Masse du convoyeur à copeaux (vide) : 450 kg

• Une machine d'abattage (en option)

• Données 3D/CAD de la tour de bridage (possibilité de 3 bridages) (en option)

• 2 tours de remplacement et un ensemble de pièces de rechange (en option)
