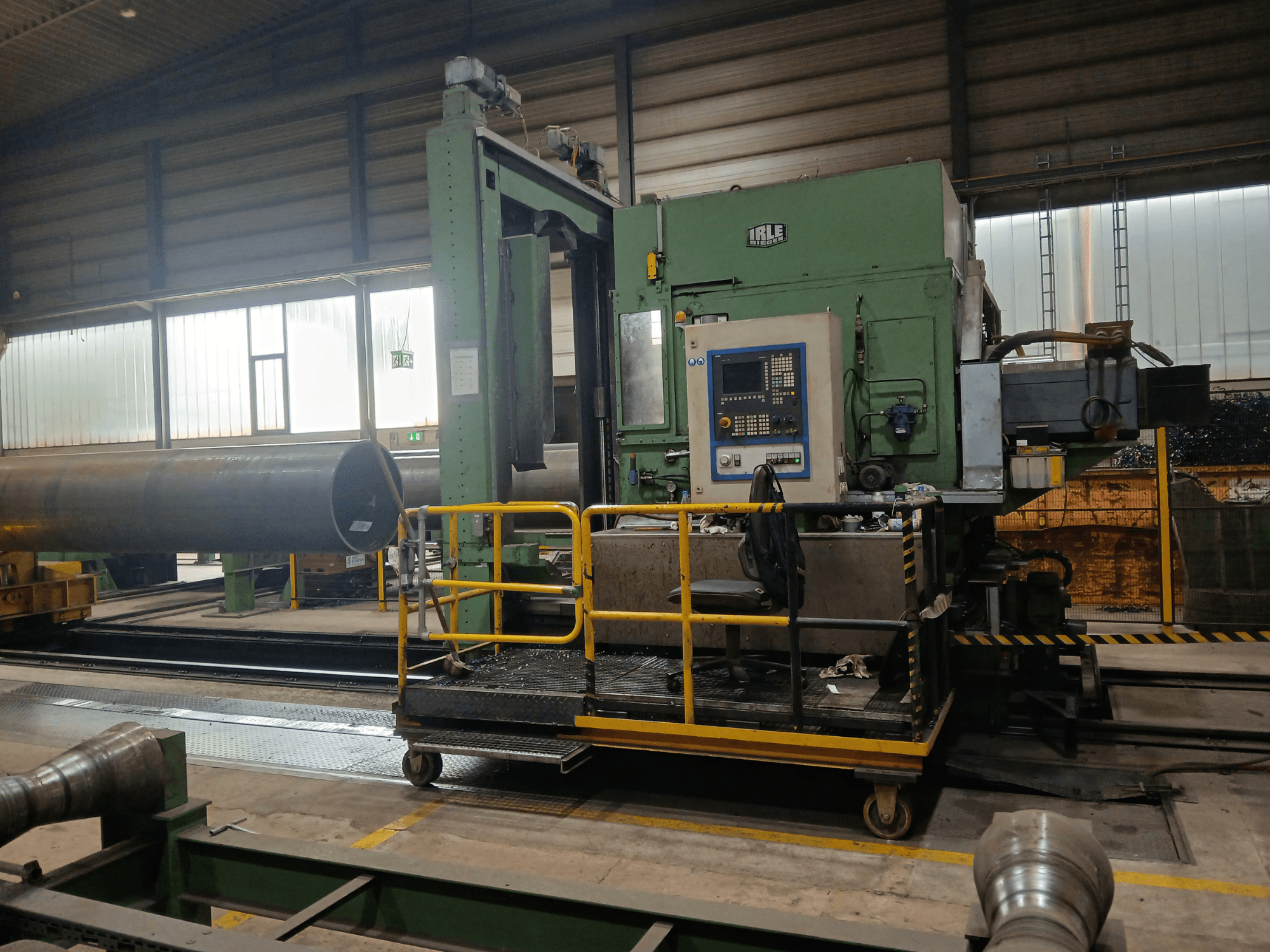

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- Diamètre maximal des tuyaux à traiter : 1 625 mm

- Diamètre minimal des tubes à traiter : 406 mm

- Longueur maximale des tubes à traiter : 13 200 mm

- Longueur minimale des tubes à traiter : 6 000 mm

- Épaisseur minimale de la paroi du tube : 12 mm

- Épaisseur maximale de la paroi du tube (processus de copiage) : environ 40 mm

- Épaisseur maximale de la paroi du tube (usinage CNC) : 70 mm

- Poids maximal du tube supporté : 250 kN

- Hauteur entre le sol du hall et l'entrée du tube : 800 mm

- Longueur totale de la machine : environ 24 000 mm

- Largeur totale de la machine : environ 4 100 mm

- Hauteur totale du sol au sommet de l'étau de serrage : 5 000 mm

- Poids total de la machine : environ 700 kN

- Tension de service : 400 V, triphasée, 50 Hz

- Tension de commande : 220 V CC / 50 Hz

- Courant nominal de fonctionnement : 400 A

- Banc intermédiaire - Longueur du banc : environ 3 950 mm

- Lit intermédiaire - Largeur du lit : environ 1 800 mm

- Banc intermédiaire - Hauteur du banc (châssis compris) : environ 600 mm

- Table intermédiaire - Vitesse de déplacement sur les rails de fondation : 500 - 5 000 mm/min

- Banc intermédiaire - Puissance du moteur d'entraînement : 5,5 kW

- Poupée - Plage de vitesse du plateau : 7 à 105 min⁻¹

- Poupée - Vitesses du moteur : 300 à 4 500 min⁻¹

- Poupée - Puissance du moteur : 100 kW

- Poupée - Puissance du moteur (cycle de service S1) : 105 kW

- Poupée - Couple maximal du plateau (cycle de service S1) : 33 000 Nm

- Poupée - Vitesse caractéristique : 27 min⁻¹

- Poupée - Diamètre de la broche principale (roulements avant) : 300 mm

- Plaque de serrage (axe X) - Diamètre de la plaque de serrage : env. 1 950 mm

- Plateau (axe X) - Plage de déplacement du porte-outil à commande numérique : environ 650 mm

- Plaque de serrage (axe X) - Vitesse d'avance du support d'outil (réglable en continu) : 0,5 - 1 500 mm/min

- Plaque de serrage (axe X) - Force d'avance maximale atteignable : 25 kN

- Boîte de vitesses d'avance (axe Z) - Course d'avance de la poupée sur le banc de la machine : 800 mm

- Boîte de vitesses d'avance (axe Z) - Vitesse d'avance (réglable en continu via un servomoteur à courant alternatif) : 0,5 - 200 mm/min

- Boîte de vitesses d'avance (axe Z) - Vitesse de déplacement rapide : 1 500 mm/min

- Boîte de vitesses d'avance (axe Z) - Force d'avance : 30 kN

- Boîte de vitesses d'avance (axe Z) - Couple du moteur d'avance : 27 Nm

- Butées fixes de serrage de tubes - Plage de serrage : 406 - 1 625 mm

- Supports fixes à serrage de tubes - Capacité de charge par support : 150 kN

- Supports fixes de serrage de tubes - Force de serrage réglable : 10 à 200 kN

- Supports fixes à serrage de tubes - Vitesse de réglage maximale des traverses de serrage à déplacement central : 600 mm/min
