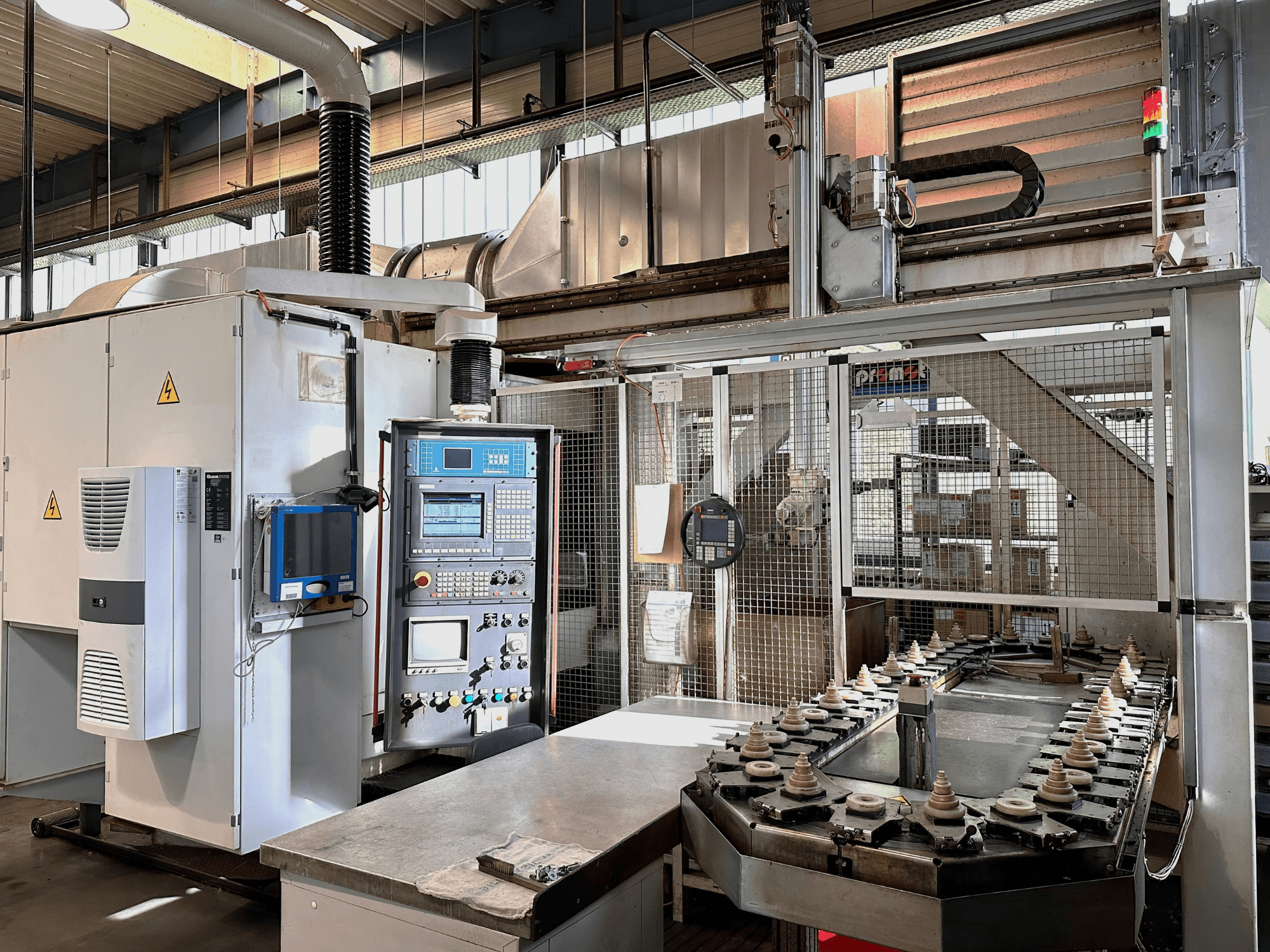

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Panneau de commande : inclus

• Plage de modules : 0,5–7,0

• Diamètre de la pièce : min. 10 mm, max. 380 mm

• Nombre de dents : 10 à 600

• Courses des axes : Z (vertical) 200 mm ; X (horizontal) 230 mm ; Y (tangentiel/décalage) 135 mm

• Pivotement de la tête de serrage (A) : ±45°

• Course de la poupée mobile : 125 mm

• Courses de dressage : V (tangentielle) 180 mm ; U (radiale) 110 mm

• Vitesse de la meule : jusqu’à 3 000 tr/min, réglable en continu

• Vitesse des axes linéaires : 10 000 mm/min

• Vitesse de rotation maximale de la table : 240 tr/min

• Résolution de la table : 0,001°

• Avances : avances d'usinage et de travail en continu

• Dimensions de la meule : diamètre 270–350 mm ; largeur jusqu’à 104 mm ; alésage 160 mm

• Poids de l'installation : env. 11 500 kg

• Encombrement (machine) : environ 3,7 m × 2,4 m × 2,75 m

Équipement supplémentaire

• Unité de manutention Promot Automation (manutention robotisée)

• Panneau de commande/terminal portable (pour l'automatisation)

• Tapis roulant

• Système de refroidissement par tapis

• Groupe hydraulique

• Encombrement (automatisation) : env. 4,5 m × 1,6 m × 4,0 m
