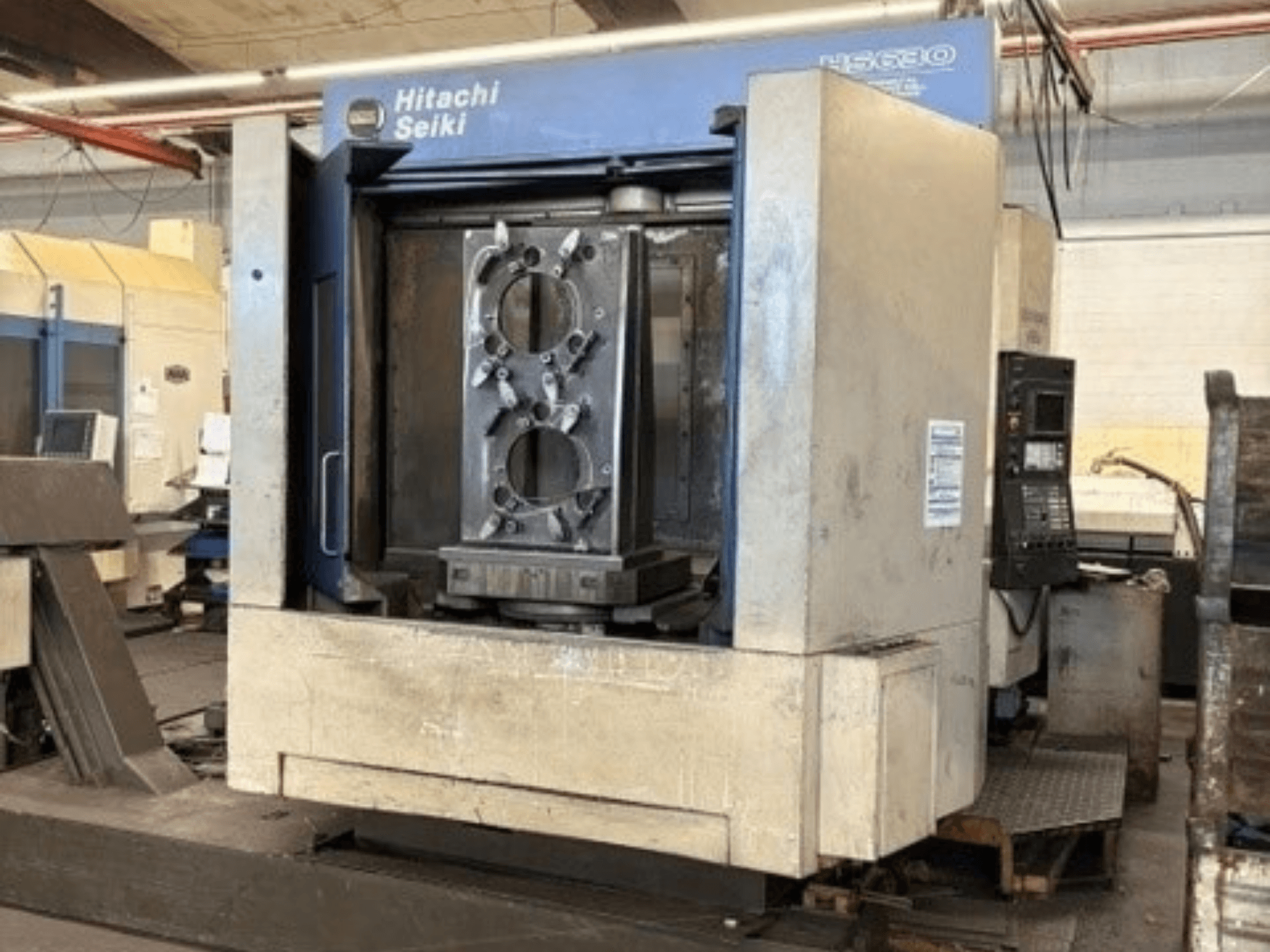

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Entretien / mises à niveau récents : équipée de nouveaux guides linéaires sur l'axe Y, vis à billes remise à neuf avec de nouveaux roulements

- Système de commande : Seikos Lambda / Fanuc Control

- Surface de travail de la table : 630 x 630 mm

- Angle d'indexation : 1° (360°)

- Méthode d'indexation : absolue, 3 positions

- Capacité de charge de la palette : 1 200 kg max.

- Distance entre le centre de la broche et la surface de la table : 100 - 900 mm

- Distance entre le bout de la broche et le centre de la table : 150 - 1 000 mm

- Cône de broche : NT50 / NT40

- Vitesse de rotation de la broche : 1,0 à 6 000 tr/min / 100 à 10 000 tr/min (réglage entièrement automatique et en continu)

- Incrément minimal : 0,001 mm

- Vitesse d'avance de coupe : 1 - 20 000 mm/min

- Vitesse d'avance par à-coups : 5 000 mm/min

- Déplacement rapide : 45 000 mm/min

- Moteur de broche (CA, 50 % de service continu) : 30/45 kW (40/30 HP)

- Moteur hydraulique : 2,2 kW (3 HP) - 4P

- Moteur de lubrification : 17-2 (0,02)-2 W (HP)-P

- Moteur d'entraînement de l'axe X : FANUC MODÈLE α30

- Moteur d'entraînement de l'axe Y : FANUC MODÈLE α40F

- Moteur d'entraînement de l'axe Z : FANUC MODÈLE α30

- Moteur d'indexation de la table : 1,0 kW (1,4 HP)

- Moteur de refroidissement de la broche : 0,4 kW (0,5 HP) - 4P

- Capacité du changeur d'outils (ATC) : 40 pièces (60 / 90 / 120 outils en option)

- Diamètre maximal de l'outil : Ø 125 mm

- Longueur maximale de l'outil : 500 mm

- Poids maximal de l'outil : 25 kg

- Méthode de sélection des outils : libre / bidirectionnelle via T-Word à 2 et 4 chiffres

- Méthode d'échange APC : de type rotatif

- Poids de la machine : 15 000 kg (33 000 lb)

- Norme de queue d'outil : BT50

- Tolérance de faux-rond de la tige d’outil : 0,025 mm max. (positions A et B)

- Perpendicularité de la tige d'outil : 0,015/100 mm par rapport au plan A
