SCHMID - SE 371DE-MIL-SCH-2019-00001

Name: SCHMID SE 371
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00001
Price: 330000 EUR
Availability: InStock

330.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ SCHMID SE 371 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

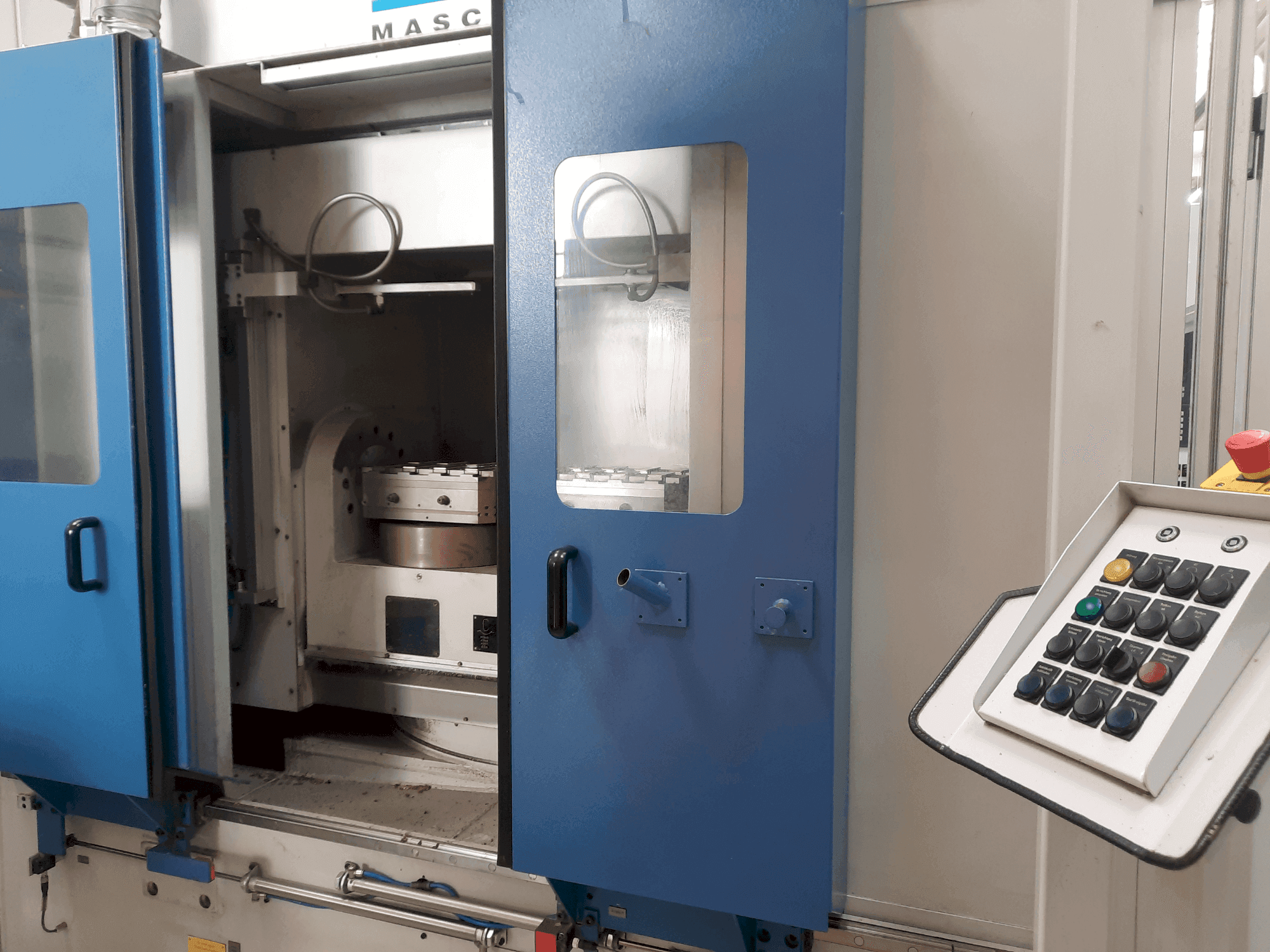

Ce centre d'usinage horizontal SCHMID SE 371 à 5 axes a été fabriqué en 2019. Il est équipé d'un système de commande Siemens Sinumerik 840 D SL, d'une table navette et d'un changeur d'outils à 30 positions avec des porte-outils HSK-A63. Les autres points forts comprennent un convoyeur de copeaux de Knoll et un système de refroidissement de Lahntechnik. Une excellente opportunité d'acheter ce centre d'usinage horizontal SCHMID SE 371. Contactez-nous pour plus d'informations sur ce centre d'usinage horizontal.

Vue d'ensemble

marque: SCHMID
année: 2019
MODÈLE: SE 371
heures de production: 5936
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage horizontal
marque de l'unité de contrôle: SIEMENS

Informations techniques - SCHMID SE 371

Données générales

Poids de la machine: 10000 kg

Unité de contrôle

Marque: SIEMENS
Modèle: Sinumerik 840 D SL

Entraînement principal

Plage de vitesse de la broche: 50 - 10000 rpm 1/MIN
Conicité de l'outil: HSK-A63
Nombre d'axes: 5

Mouvement

X-AXIS Mouvement: 715 mm
X-AXIS Course rapide: 50000 mm/min
Y-AXIS Mouvement: 400 mm
Y-AXIS Course rapide: 50000 mm/min
Z-AXIS Mouvement: 500 mm
Z-AXIS Course rapide: 50000 mm/min

Tourelle

Nombre de tourelles: 1

Tools

Nombre d'index: 30
Poids maxi: 8 kg
Diamètre maximal de l'outil: 80 mm/ 125 mm with free secondary positions
Longueur maximale de l'outil: 245 mm

Supports

Convoyeur de copeaux: Oui

Informations supplémentaires

Équipement supplémentaire

Table de navette
Unité de pivotement rotatif NC 2x
Convoyeur à copeaux Knoll 600K-1/II 2019
Système de filtrage
Système de refroidissement Lahntechnik KOF1803-100 2020
Unité hydraulique
Armoires de commande et de contrôle
Axes de rotation de la table rotative NC/hydr. de serrage : 360 x n° degrés
Diamètre de la table tournante : 284 mm,

Avantages de la machine

Avantages qualitatifs de la machine

Système d'onduleur numérique
Encombrement, fonctionnement compris : environ 3,5 x 5 m2
La machine a fonctionné à sec / sans liquide de refroidissement. La machine est équipée d'une interface profibus. Des mandrins spéciaux schmid sont actuellement installés. Pièce spécifique, hydraulique.

Avantages techniques de la machine

Plage de pivotement : -22/+95°.
Plage de déplacement x - y - z : 715 - 400 - 500 mm
Entraînement principal triphasé : 20/26 kw à s1 100% / s6 40% ed
Caractéristiques principales broche de travail kw / s1 / s6 : 0. 5/0. 7 10/14 20/26 20/26
Vitesses de broche env. 1/min : 50 1. 000 1. 850 10. 000
Couple approx. Nm s1/s6 : 100/135 100/135 100/135 24/31
Accélération x - y - z : 4-6-9 m/sec2
Temps de changement d'outil : environ 2,5 sec.
Plage de pivotement horizontal nc/hydr. Serrage : - 22° / + 95° degrés
Entraxe des axes rotatifs / mandrin : 430 mm

Informations supplémentaires

Machine encore sous tension

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
