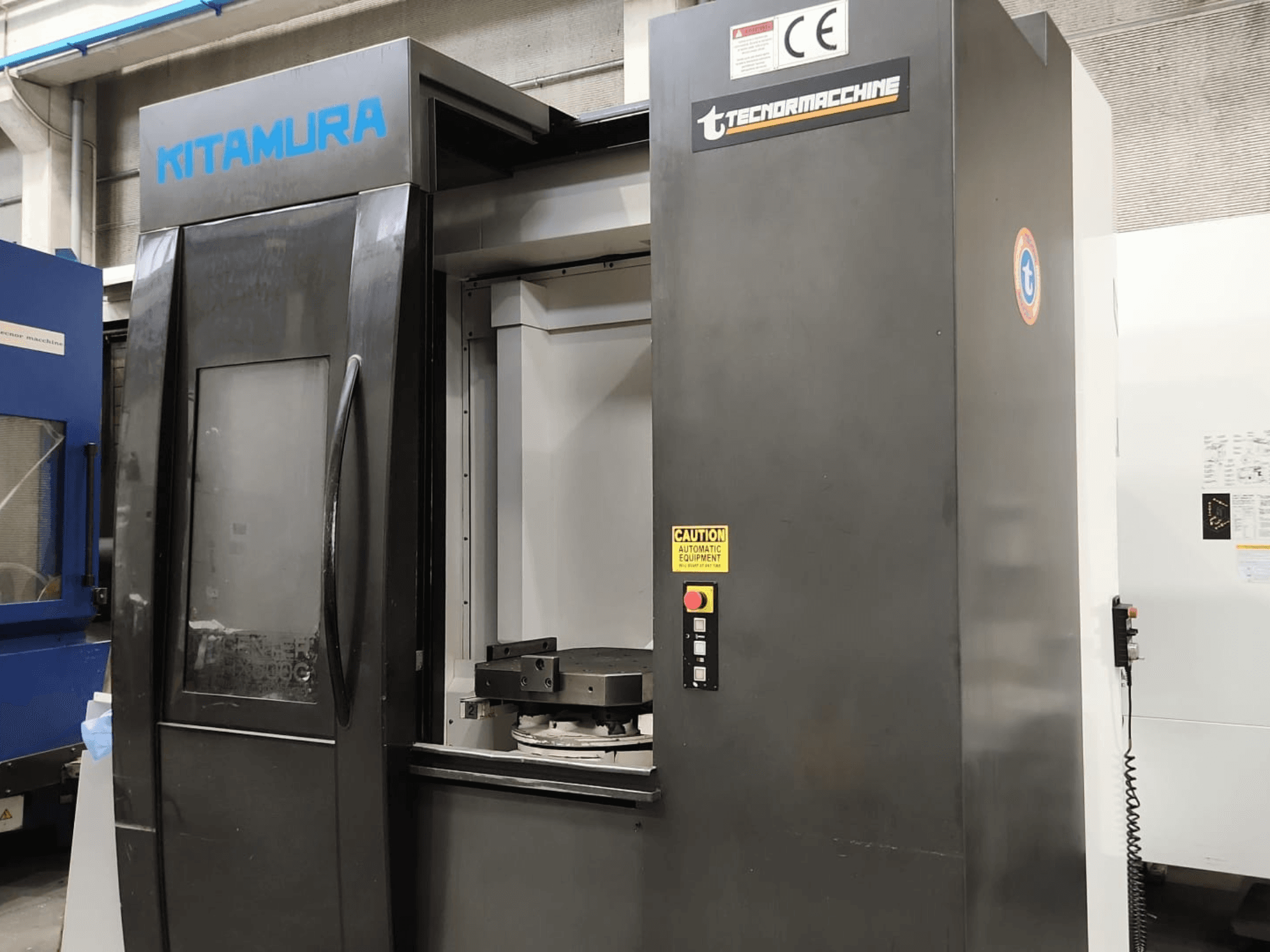

Cette machine Kitamura Mycenter HX500iG à 4 axes a été fabriquée en 2015. Elle permet d'usiner des pièces d'un diamètre maximal de 800 mm et d'une hauteur maximale de 1 100 mm. La machine est équipée d'une palette robuste de 500 x 500 mm et offre une capacité de charge maximale de 800 kg sur la table. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage horizontal Kitamura Mycenter HX500iG que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: Kitamura
- année: 2015
- MODÈLE: Mycenter HX500iG
- type d'application: Fraiseuse
- Emplacement: Italie
- type de machine: Centre d'usinage horizontal
Informations techniques - Kitamura Mycenter HX500iG
Dimensions
- Hauteur de la machine: 1178 mm
- Longueur de la machine: 4957 mm
- Poids de la machine: 16100 kg
- Largeur de la machine: 3585 mm
- Charge de table: 800 kg
Mouvement
- Nombre d’axes: 4
- Course de l’axe X: 870 mm
- Course de l’axe Y: 800 mm
- Course de l’axe Z: 930 mm
Spécification technique
- Poids max. de l’outil: 10 kg
- Puissance de broche: 22 kW
- Vitesse de broche: 20000 RPM
- Taille du cône: BT 40
Informations supplémentaires
Contrôleur CNC : Arumatik-Mi
Dimensions de la palette : 500 x 500 mm (19,7" x 19,7")
Nombre de palettes : 2
Temps de changement de palette : 8,8 s
Diamètre maximal de la pièce : Ø 800 mm (Ø 31,5")
Hauteur maximale de la pièce : 1 100 mm (43,3")
Course de l'axe B : 0–360° (4e axe complet, entraînement par moteur DD)
Avance rapide de l'axe B : 43 200 degrés/min (120 tr/min)
Distance entre la surface de la table et le centre de la broche : 50–850 mm (2,0"–33,5")
Distance entre le centre de la table et l'extrémité de la broche : 140–1 070 mm (5,5"–42,1")
Mode d'entraînement : entraînement par engrenages, 4 étages
Couple maximal de la broche : 266,4 N·m (196,5 ft-lbs)
Moteur de broche : 22 kW (30 HP CA / 15 min) / 15 kW (20 HP CA / en continu)
Vitesse d'avance rapide (X/Y/Z) : 60 m/min (2 362 ipm)
Vitesse d’avance de coupe (X/Y/Z) : 60 m/min (2 362 ipm)
Capacité de stockage d'outils : 50 outils (magasin fixe, disposition aléatoire bidirectionnelle)
Type de porte-outil : CT(BT) 40 / HSK-A63 en option
Diamètre max. de l'outil : Ø 95 mm (3,7") / Ø 170 mm (6,7") si le compartiment adjacent est vide
Longueur maximale de l'outil : 600 mm (23,6")
Temps de changement d'outil à outil : 1,3 s
Temps de changement de copeau à copeau : 3,8 s minimum
Règles linéaires : retour optique à haute résolution sur les axes X/Y/Z
Échelle rotative : retour d'information direct par codeur rotatif haute résolution (0,02 s) sur l'axe B
Contrôle du déplacement thermique : système de contrôle avancé intelligent
Volume du réservoir de liquide de refroidissement : 700 litres
Alimentation électrique requise : 55 kVA, 200 V CA, triphasé
Alimentation en air : 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Équipement supplémentaire
Arrosage par la broche : système d’arrosage interne haute pression à 20 bars (RCM 20 bars)
Convoyeur à copeaux : type à raclage / à deux niveaux
Capteur d’outil dans la zone d’usinage : émetteur de présence d’outil Renishaw / laser à l’intérieur de la zone d’usinage
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
