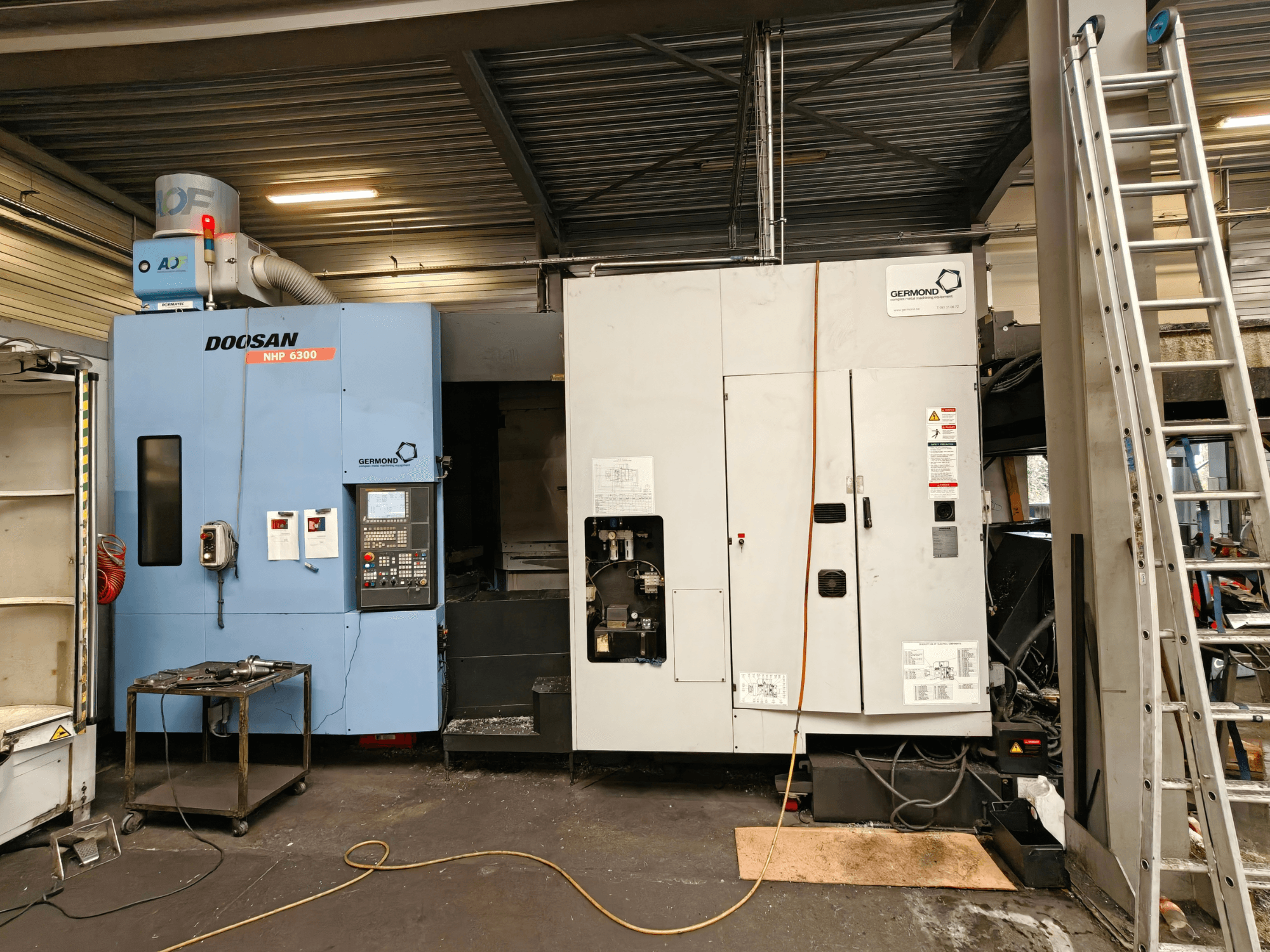

Cette machine DOOSAN NHP6300 à 4 axes a été fabriquée en 2014. Elle offre une course impressionnante de 1 050 mm sur l'axe X, de 900 mm sur l'axe Y et de 1 000 mm sur l'axe Z. La machine offre une charge maximale de palette de 1 500 kg et une capacité de 40 outils. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage horizontal DOOSAN NHP6300 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: DOOSAN
- année: 2014
- MODÈLE: NHP6300
- heures de production: 19865
- type d'application: Fraiseuse
- Emplacement: Belgique
- type de machine: Centre d'usinage horizontal
- marque de l'unité de contrôle: FANUC
Informations techniques - DOOSAN NHP6300
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: Series 31i-model B
Dimensions
- Hauteur de la machine: 3422 mm
- Longueur de la machine: 3780 mm
- Poids de la machine: 18000 kg
- Largeur de la machine: 7297 mm
- Charge de table: 1500 kg
Mouvement
- Nombre d’axes: 4
- Course de l’axe X: 1050 mm
- Course de l’axe Y: 900 mm
- Course de l’axe Z: 1000 mm
Spécification technique
- Poids max. de l’outil: 30 kg
- Vitesse de broche: 10000 RPM
- Taille du cône: ISO 50
- Stations d'outils: 40
Informations supplémentaires
Distance entre le haut de la palette et le centre de la broche : 100–1 100 mm
Distance entre le centre de la palette et l'extrémité de la broche : 75–975 mm
Palette
Type : à indexage (rotative)
Angle d'indexation : 1°
Dimensions : 630 × 630 mm
Charge maximale : 1 500 kg
Schéma de fixation : 24 × M16 × P2,0 {5–18H8}
Dimensions maximales de la pièce (Ø × H) : Ø 1 050 × 1 350 mm
Broche
Vitesse : 10 000 tr/min (options : 6 000 / 15 000 tr/min)
Cône : ISO 50 (cône 7/24)
Couple maximal : 489 Nm (options : 599,8 / 350 Nm)
Vitesses d'avance
Avance rapide (X/Y/Z) : 60 / 60 / 60 m/min
Avance de coupe maximale : 30 000 mm/min
Changeur automatique de palettes (APC)
Nombre de palettes : 2
Type : navette rotative
Temps de changement : 12 s
Entraînement : servomoteur
Changeur d'outils automatique (ATC)
Interface d'outil : BT / CT / DIN (HSK en option)
Type de magasin : à chaîne
Capacité standard : 40 outils (options : 60 / 90 / 120 / 150)
Capacité du magasin matriciel : 196 / 256 / 316 / 376 outils
Diamètre maximal de l'outil : Ø 130 mm (Ø 125 mm par remarque)
Diamètre maximal de l'outil lorsque les emplacements adjacents sont vides : Ø320 mm
Longueur maximale de l'outil : 630 mm (HSK : 700 mm)
Temps de changement d’outil : 2,0 / 3,5 s
Temps de changement de pièce à pièce : 5,0 / 6,5 s
Puissance du moteur et caractéristiques techniques
Moteur de broche : 25 / 30 kW (options : 22 / 30, 50 / 55 kW)
Alimentation en air comprimé : 0,54 MPa
Capacités des réservoirs
Liquide de refroidissement : 925 l
Lubrification : 7,2 l
Équipement supplémentaire
Système d'automatisation Fastems
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
