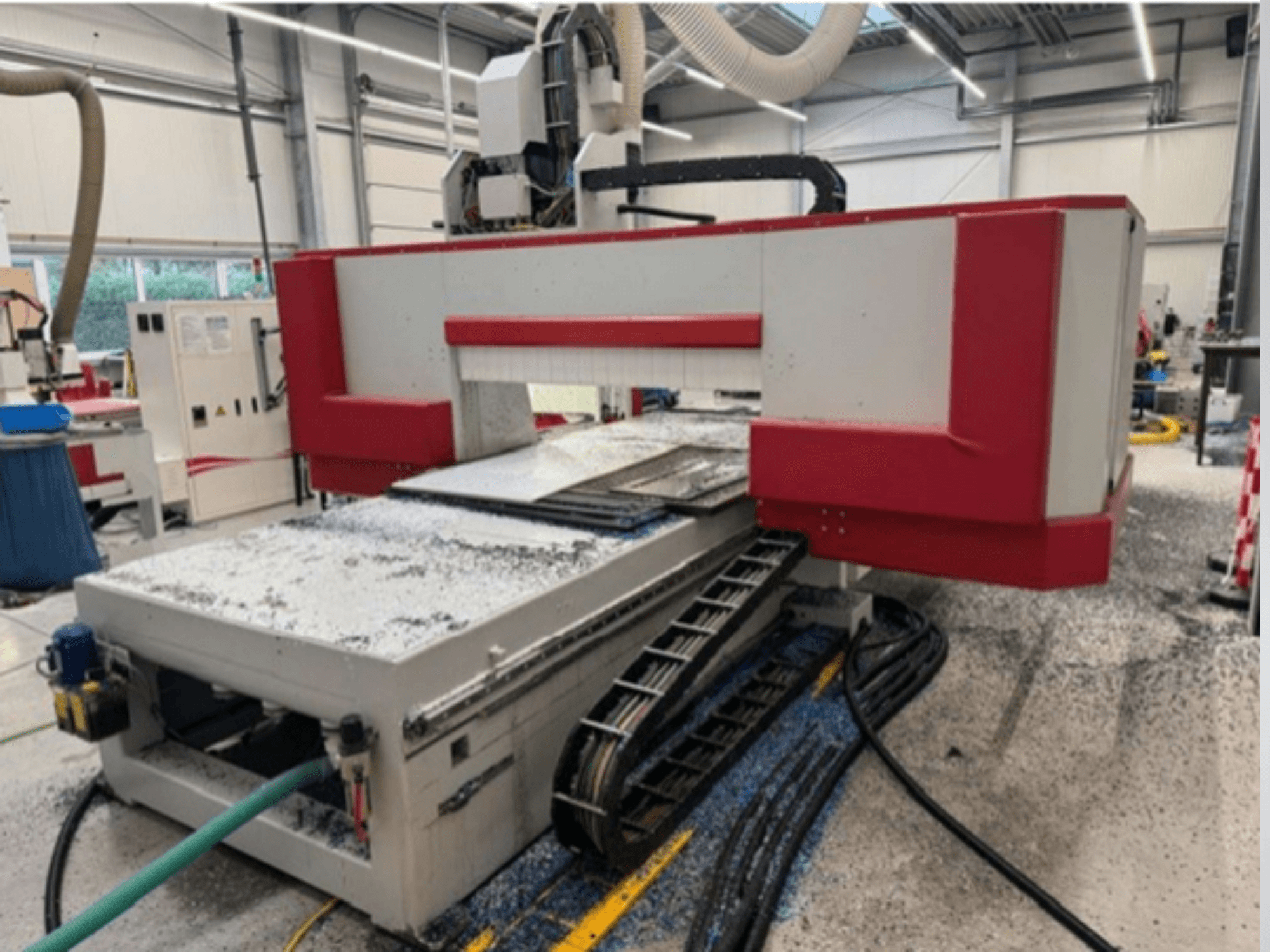

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Vitesse de déplacement maximale sur l'axe X : 60 m/min

Vitesse de déplacement maximale sur l'axe Y : 60 m/min

Vitesse de déplacement maximale sur l'axe Z : 24 m/min

Vitesse vectorielle : 80 m/min

Tête de fourche 5 axes Z 700 :

Vitesse de rotation maximale : 750°/2 sec

Rotation de l'axe C : +/- 360°

Axe de pivotement : +/- 110°

Surface d'usinage : 4210 x 1605 mm (zone de travail élargie)

Hauteur maximale de la pièce : 500 mm

Table de travail conçue par Comec : Table en résine phénolique, taille de la grille 50 x 50 mm, divisée en deux zones de travail

Broche principale de 18 kW, refroidissement liquide, porte-outil HSK 63 F

Vitesse de la broche : 500 - 24000 tr/min

2

• x Changeurs d'outils :

• Changeur d'outils intégré à 12 stations pour l'interface d'outils HSK 63 F

• Diamètre d'outil maximal de 150 mm si la station adjacente est libre

• Diamètre d'outil max. 120 mm si la station adjacente est occupée

• Poids maximal de l'outil : 6 kg

• Poids max. de l'outil et du support : 40 kg

• Mesure de la longueur de l'outil : Station de mesure automatique de la longueur de l'outil

Alimentation en air comprimé : 7 bars

Capacité d'extraction : Min. 2200 m³/h

Vitesse d'extraction : min. 28 m/s

Connexion d'aspiration : Ø 160 mm

Dernière version du logiciel : logiciel d'usinage simultané sur 5 axes avec contrat de maintenance

Système de vide : Système de vide pour l'usinage pendulaire avec une puissance d'aspiration constante dans les deux zones de travail

Pompe à vide : 250/300 m³/h (50/60 Hz), puissance : 5,5 kW

Armoire de commande protégée contre la poussière : Comprend une unité de conditionnement d'air, un panneau de commande mobile

Les données techniques et les descriptions sont fournies à titre d'information uniquement et ne sont pas contraignantes.
