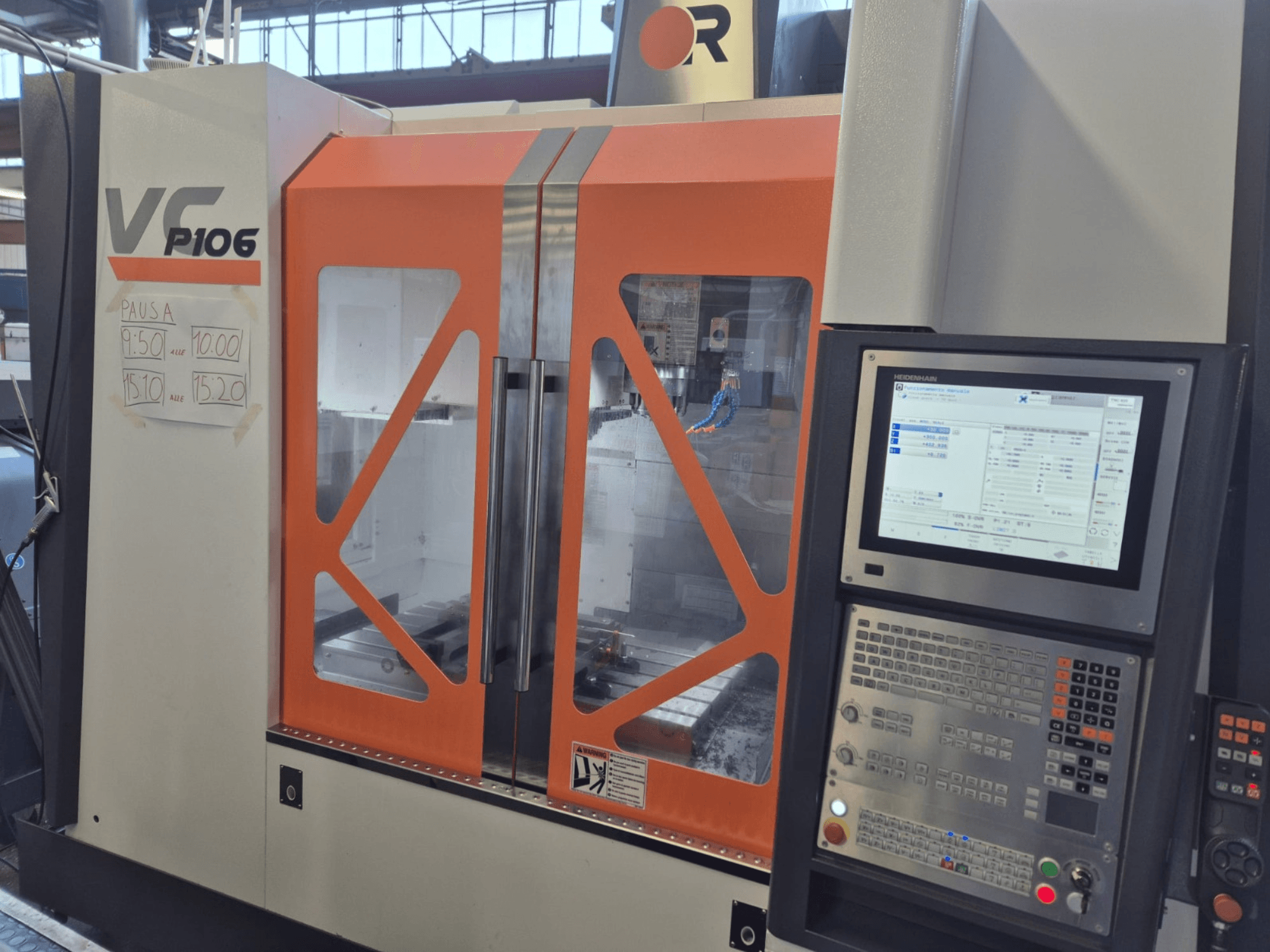

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Informations complémentaires

• Déplacements : Axe X 1060 mm, axe Y 600 mm, axe Z 560 mm

• Avance rapide X/Y/Z : 32 / 48 m/min

• Puissance du servomoteur d'axe : 3 kW

• Diamètre de la vis à billes : 40-45 mm

• Pas de la vis à billes : 16 mm

• Largeur du rail de guidage : 45-35 mm

• Accélération de l'axe : 0.5-0.7 G

• Tableau

  • Dimensions : 520 × 1120 mm

  • Charge max : 600 kg

  • Fentes en T : 5 × 18 × 100 mm

• Vitesse maximale : 12000 tr/min

• Conicité de la broche : BBT-40

• Puissance du moteur : 11-15 kW

• Capacité du changeur d'outils : 30 outils

• Diamètre max. de l'outil (adjacent vide) : 75 (150) mm

• Longueur maximale de l'outil : 300 mm

• Poids maximal de l'outil : 7 kg

• Temps de changement d'outil à outil : 2,3 s.

• Base et colonne en fonte Meehanite d'une seule pièce avec des nervures surdimensionnées pour une grande rigidité

• Stabilisées à l'extérieur pendant au moins 6 mois pour éliminer les tensions internes.

• Conçue pour une évacuation efficace des copeaux et un accès facile pour l'opérateur

• Structure développée avec FEA (Finite Element Analysis) pour une rigidité optimale et un amortissement des vibrations.

• Guidages linéaires sur la base (axes X/Y) et la colonne (axe Z)

• Deux convoyeurs à vis pour l'évacuation des copeaux
