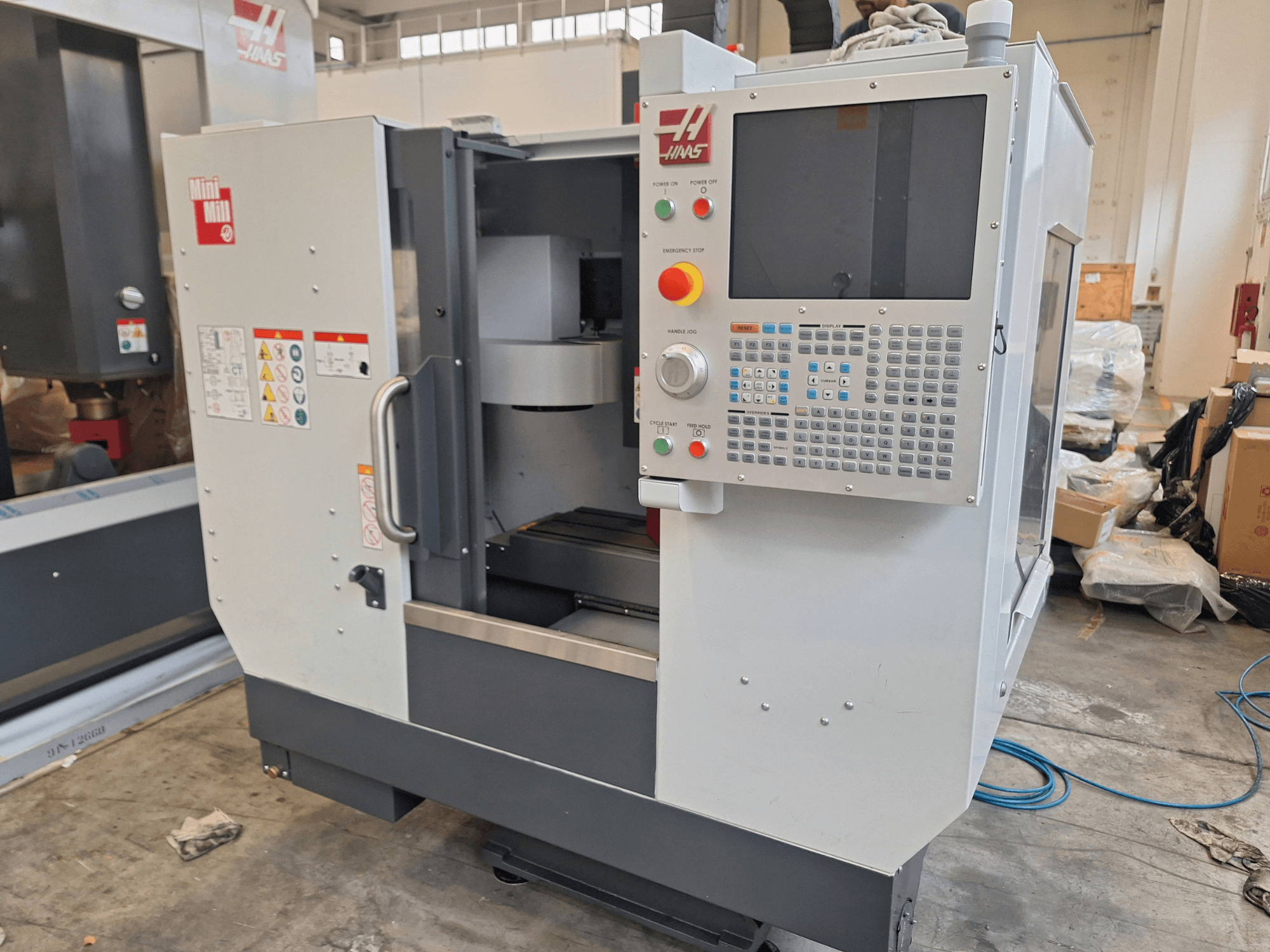

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Heures de travail : 0

• Machine d'exposition

• Distance entre l'extrémité de la broche et la table (~ max.) : 19,0 pouces (483 mm)

• Distance entre l'extrémité de la broche et la table (min. approx.) : 4,0 pouces (102 mm)

• Puissance nominale maximale de la broche : 10,0 hp (7,5 kW)

• Couple maximal de la broche : 45,0 ft-lbf à 500 tr/min (61,0 Nm à 500 tr/min)

• Système d'entraînement de la broche : entraînement direct par courroie

• Lubrification des roulements : graissage à l'avance

• Refroidissement : par air

• Largeur des rainures en T : de 0,626 pouce à 0,630 pouce (de 15,90 mm à 16,00 mm)

• Entraxe des rainures en T : 4,33 pouces (110 mm)

• Nombre de rainures en T standard : 3

• Vitesse d'avance de coupe maximale : 650 ipm (6,5 m/min)

• Vitesses rapides sur les axes X / Y / Z : 800 ipm (20,3 m/min)

• Poussée maximale des moteurs d'axes (X, Y, Z) : 2 000 lbf (8 896 N)

• Type de changeur d'outils : carrousel

• Diamètre maximal de l'outil (à pleine longueur) : 3,5 pouces (89 mm)

• Longueur maximale de l'outil (à partir de la ligne de repère) : 12,00 pouces (305 mm)

• Temps de changement d'outil (moyenne) : 4,20 s

• Temps entre deux copeaux (moyenne) : 5,00 s

• Capacité du réservoir de liquide de refroidissement : 45 gal (170 L)

• Débit d'air requis : 4 scfm à 100 psi (113,0 L/min à 6,9 bar)

• Tuyau d'air en ligne : 3/8 pouces

• Raccord (air) : 3/8 in

• Pression d'air minimale : 80 psi (5,5 bar)

• Tension d'entrée CA (monophasée) : 220 VCA, intensité à pleine charge : 40 A

• Tension d'entrée CA (triphasée, basse tension) : 220 VCA, intensité à pleine charge : 25 A

• Tension d'entrée CA (triphasée haute tension) : 440 VCA, intensité à pleine charge : 13 A

• Dimensions de la palette (marché intérieur / export) : 90,0 pouces x 80,0 pouces x 92,0 pouces (229 cm x 203 cm x 234 cm)

• Poids à l'expédition : 4 450 lb (2 018,5 kg)

Équipement supplémentaire

• Système de palpage sans fil Renishaw Intuitive Probing System (WIPS) avec sonde de table OTS installée

• Ensemble de buses de refroidissement flexibles
