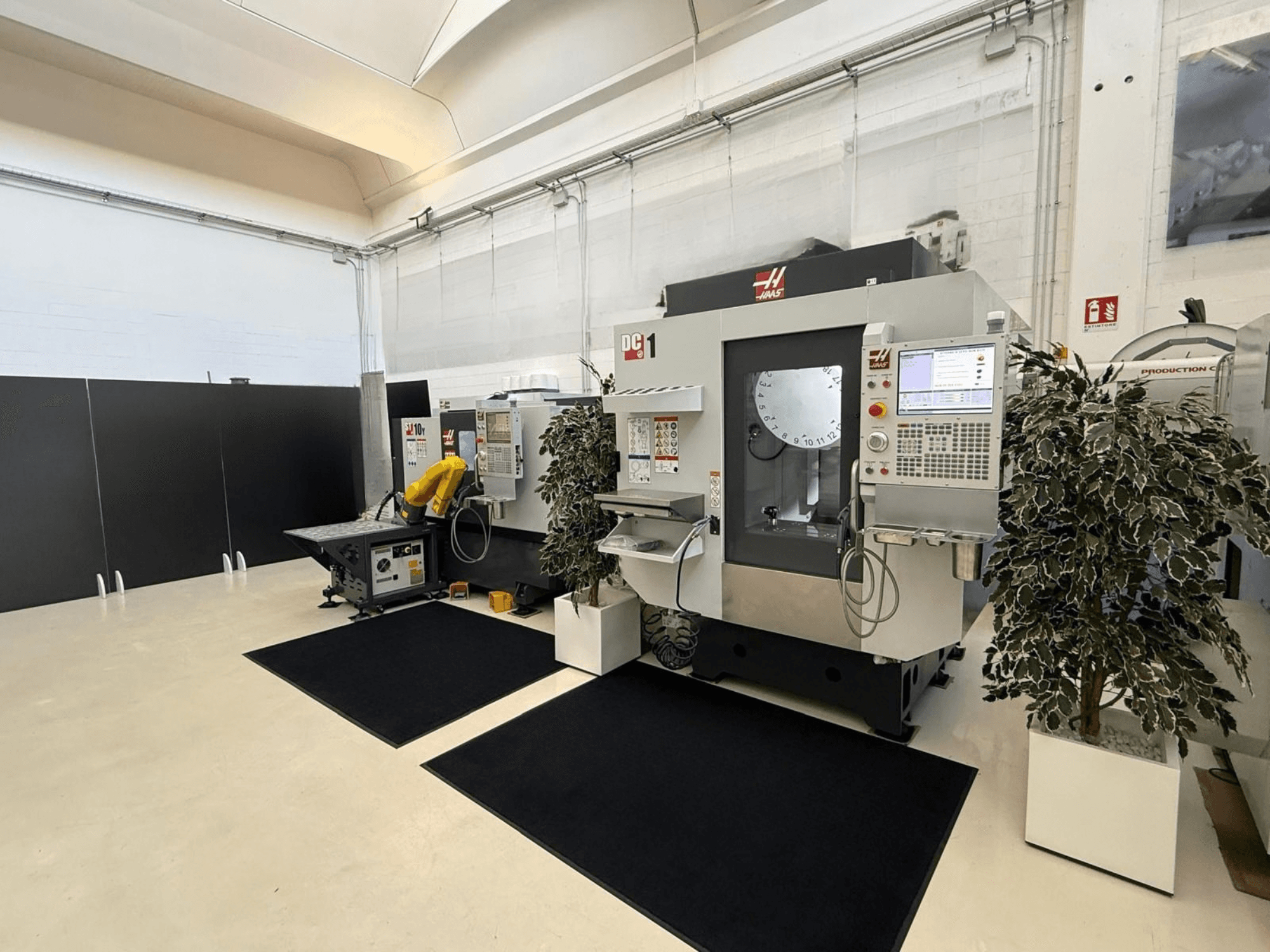

HAAS - DC-1IT-MIL-HAA-2024-00004

• Durée de fonctionnement : 0 (machine d'exposition)

• Distance entre le bout de la broche et la table : max. 18,9 pouces / 480 mm ; min. 5,9 pouces / 150 mm

• Broche : couple max. 14,0 ft-lbf à 2 500 tr/min / 19,0 Nm à 2 500 tr/min ; entraînement direct en ligne ; cône BT30 ; roulements graissés ; refroidissement par liquide

• Table : 27,6 pouces / 700 mm (L) x 16,5 pouces / 420 mm (l) ; largeur des rainures en T : 0,550 pouce / 14 mm ; entraxe des rainures en T : 4,92 pouces / 125 mm ; 3 rainures en T ; charge maximale : 550 lb / 250 kg (répartie uniformément)

• Vitesses d'avance : coupe max. 1 200 ipm / 30,5 m/min ; rapide (X/Y/Z) 1 890 ipm / 48,0 m/min

• Poussée maximale (X/Y/Z) : 2 054 lbf / 9 137 N

• Changeur d’outils : tourelle ; capacité : 21 ; diamètre max. de l’outil (emplacement occupé) : 2,4 pouces / 60 mm ; diamètre max. de l’outil (emplacement adjacent libre) : 3,1 pouces / 80 mm ; longueur max. de l’outil : 7,90 pouces / 200 mm ; temps de changement d'outil : 1,50 s ; temps de changement de copeau : 2,50 s

• Vitesse maximale de taraudage : 5 000 tr/min

• Capacité du liquide de refroidissement : 40 gal / 151 L

• Air : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar ; tuyau d'air en ligne 3/8 pouces ; raccord d'air 3/8 pouces ; pression minimale 80 psi / 5,5 bar

• Alimentation : triphasée 220 V CA (FLA 40 A) ou 440 V CA (FLA 20 A)

• Expédition : 100,0 pouces x 79,0 pouces x 100,0 pouces / 254 cm x 201 cm x 254 cm ; poids 7 040 lb / 3 402,0 kg

Équipement supplémentaire

• Refroidisseur industriel CW-5200

• Convoyeur à copeaux
