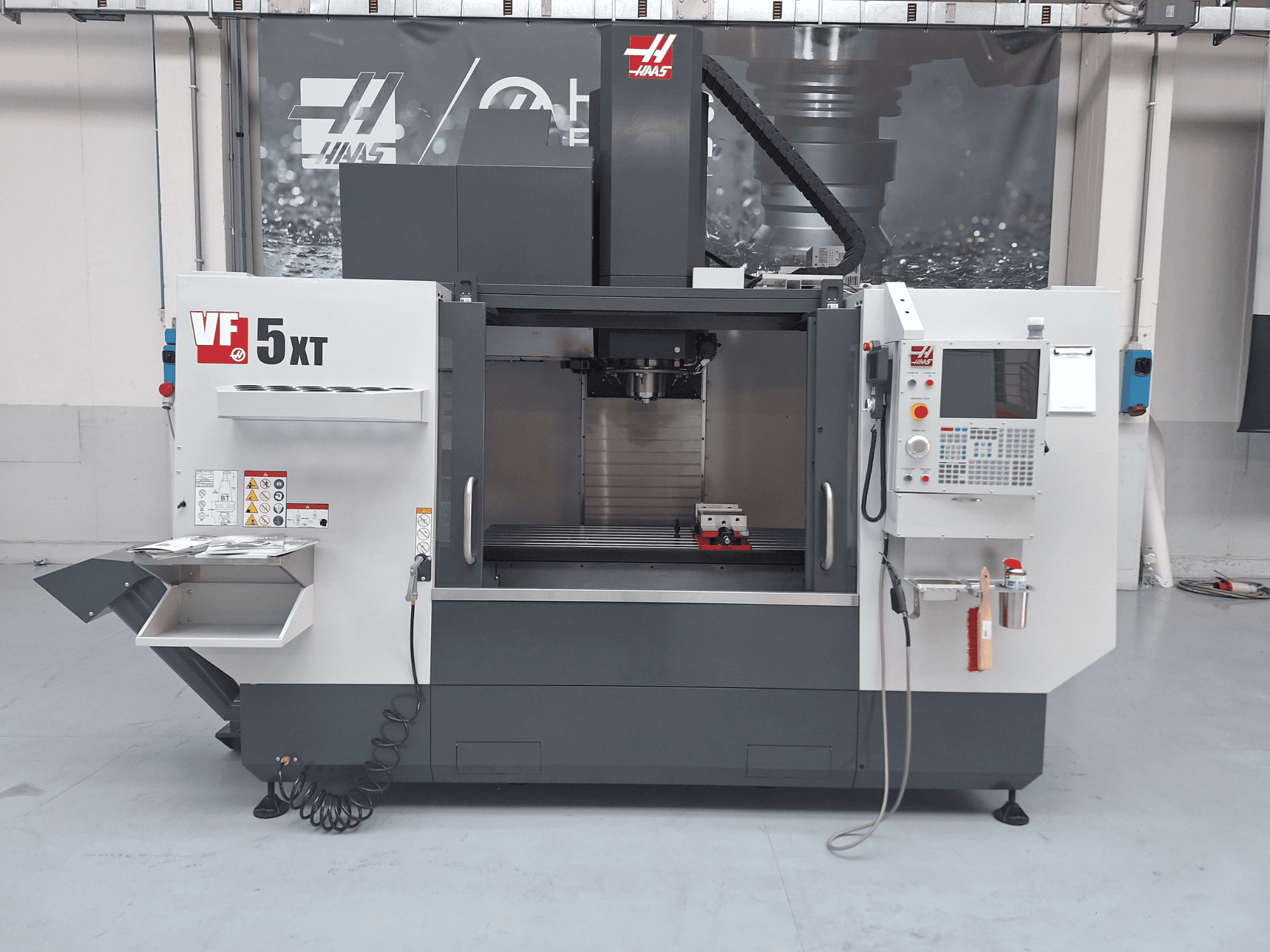

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Heures de fonctionnement : 0 (machine d'exposition)

• Distance entre l'extrémité de la broche et la table (max.) : 32,9 pouces / 836 mm

• Distance entre l'extrémité de la broche et la table (min.) : 7,9 pouces / 201 mm

• Couple maximal de la broche : 340,0 ft-lbf à 700 tr/min / 460,0 Nm à 700 tr/min

• Système d'entraînement de la broche : boîte de vitesses à 2 rapports

• Longueur de la table : 62,0 pouces / 1 575 mm

• Largeur de la table : 23,0 pouces / 584 mm

• Largeur des rainures en T : de 0,626 pouces à 0,630 pouces / de 15,90 mm à 16,00 mm

• Entraxe des rainures en T : 3,15 pouces / 80 mm

• Nombre de rainures en T standard : 7

• Poids maximal sur la table (réparti uniformément) : 4 000 lb / 1 814 kg

• Vitesse d'avance de coupe maximale : 500 ipm / 12,7 m/min

• Déplacement rapide (X, Y, Z) : 710 ipm / 18,0 m/min

• Poussée maximale sur l'axe X : 3 400 lbf / 15 124 N

• Poussée maximale sur l'axe Y : 4 100 lbf / 18 238 N

• Poussée maximale sur l'axe Z : 5 600 lbf / 24 910 N

• Type de changeur d'outils : SMTC (changeur d'outils à montage latéral)

• Capacité d'outils : 30+1

• Diamètre maximal de l'outil (à pleine charge) : 4,0 pouces / 102 mm

• Diamètre maximal de l'outil, grand (adjacent et vide) : 7,0 pouces / 178 mm

• Longueur maximale de l'outil (à partir de la ligne de repère) : 16,00 pouces / 406 mm

• Temps de changement d'outil (moyenne) : 4,20 s

• Temps de cycle (copeau à copeau) (moyenne) : 6,30 s

• Capacité de liquide de refroidissement : 95 gal / 360 L

• Besoin en air : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar

• Tuyau d'air en ligne : 3/8 pouces

• Raccord (air) : 3/8 pouces

• Pression d'air minimale : 80 psi / 5,5 bar

• Tension d'entrée CA (triphasée) - Faible : 220 VCA (70 A à pleine charge)

• Tension d'entrée CA (triphasée) - Haute : 440 VCA (35 A à pleine charge)

• Dimensions de la palette pour l'expédition nationale : 168,0 pouces x 102,0 pouces x 125,0 pouces / 427 cm x 260 cm x 318 cm

• Dimensions de la caisse d'exportation : 168,0 pouces x 102,0 pouces x 130,0 pouces / 427 cm x 260 cm x 331 cm

• Poids à l'expédition : 16 250 lb / 7 371,0 kg

Équipement supplémentaire

• Étau de machine monté sur une table à rainures en T

• Accessoire pour pistolet à air comprimé

• Récipient de pulvérisation et porte-brosse de nettoyage montés sur la console du bras de commande
