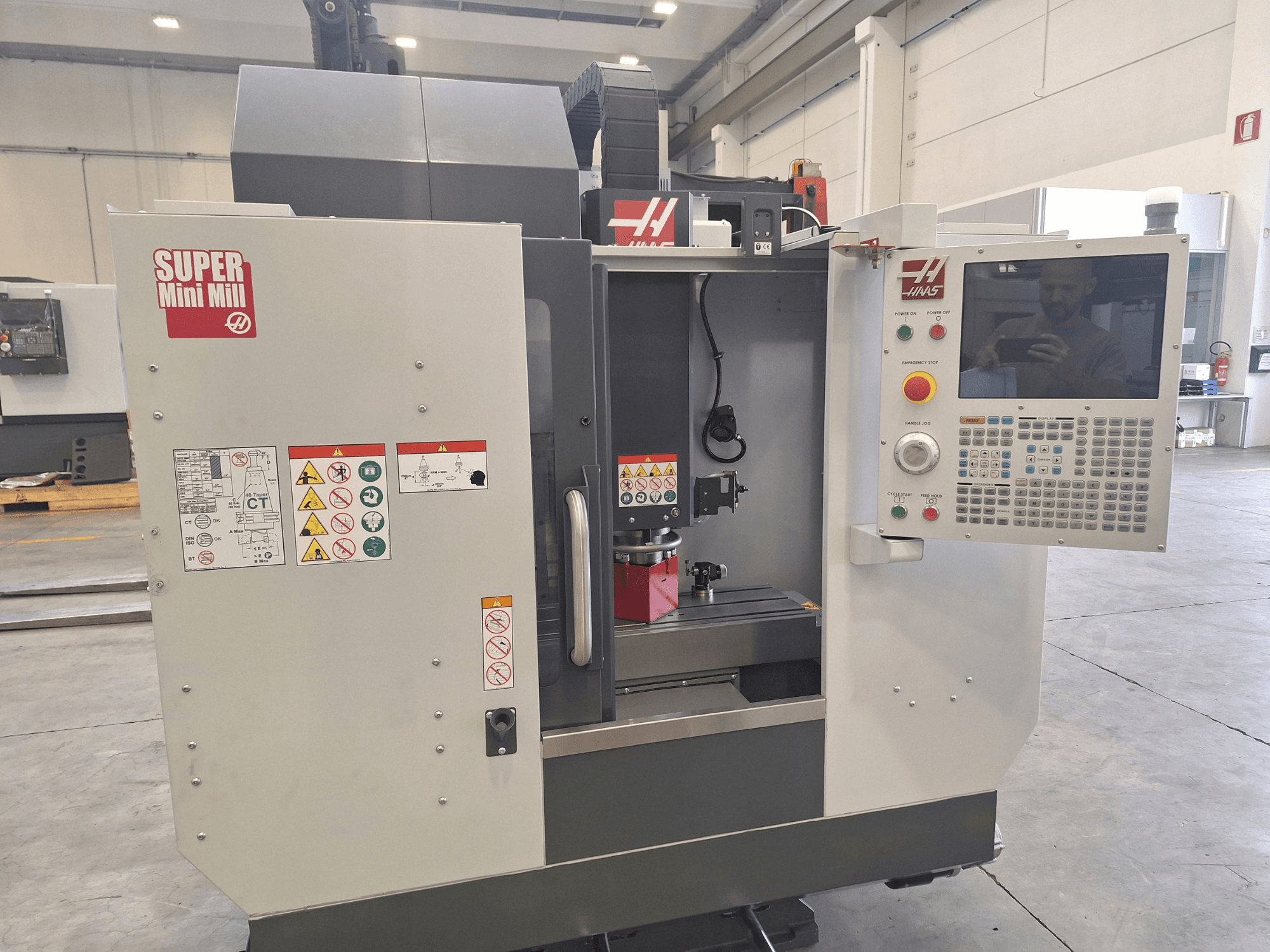

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

État : Appareil de salle d'exposition

Heures de fonctionnement : 0

Distance entre le bout de la broche et la table : max. 19,0 pouces / 483 mm ; min. 4,0 pouces / 102 mm

Couple maximal de la broche : 22,0 ft-lbf à 5 000 tr/min / 29,8 Nm à 5 000 tr/min

Système d'entraînement de la broche : entraînement direct, par courroie

Lubrification des roulements de la broche : injection d’air / d’huile

Refroidissement de la broche : par air

Longueur de la table : 36,0 pouces / 914 mm

Largeur de la table : 12,0 pouces / 305 mm

Largeur des rainures en T de la table : de 0,626 pouce à 0,630 pouce / de 15,90 mm à 16,00 mm

Entraxe des rainures en T de la table : 4,33 pouces / 110 mm

Nombre de rainures en T standard : 3

Vitesse d'avance maximale en coupe : 833 ipm / 21,2 m/min

Vitesses rapides (X/Y/Z) : 1 200 ipm / 30,5 m/min

Poussée maximale (X/Y/Z) : 2 000 lbf / 8 896 N

Type de changeur d'outils : changeur d'outils à montage latéral (SMTC)

Capacité du changeur d'outils : 30+1

Diamètre maximal de l'outil (à pleine capacité) : 2,5 pouces / 64 mm

Diamètre maximal de l'outil, grand (adjacent vide) : 5,0 pouces / 127 mm

Longueur maximale de l'outil (à partir de la ligne de référence) : 7,00 pouces / 178 mm

Temps de changement d'outil (moyenne) : 2,80 s

Temps de changement de copeau à copeau (moyenne) : 4,20 s

Capacité de liquide de refroidissement : 45 gal / 170 L

Besoin en air : 4 scfm à 100 psi / 113,0 L/min à 5,5 à 6,9 bar

Tuyau d'air et raccord en ligne : 3/8 pouces

Tension d'entrée CA (triphasée) - Faible / Élevée : 220 V CA (30 A) / 440 V CA (15 A)

Dimensions d'expédition : 90,0 pouces x 80,0 pouces x 99,0 pouces / 229 cm x 203 cm x 252 cm

Poids à l'expédition : 4 650 lb / 2 109,2 kg
