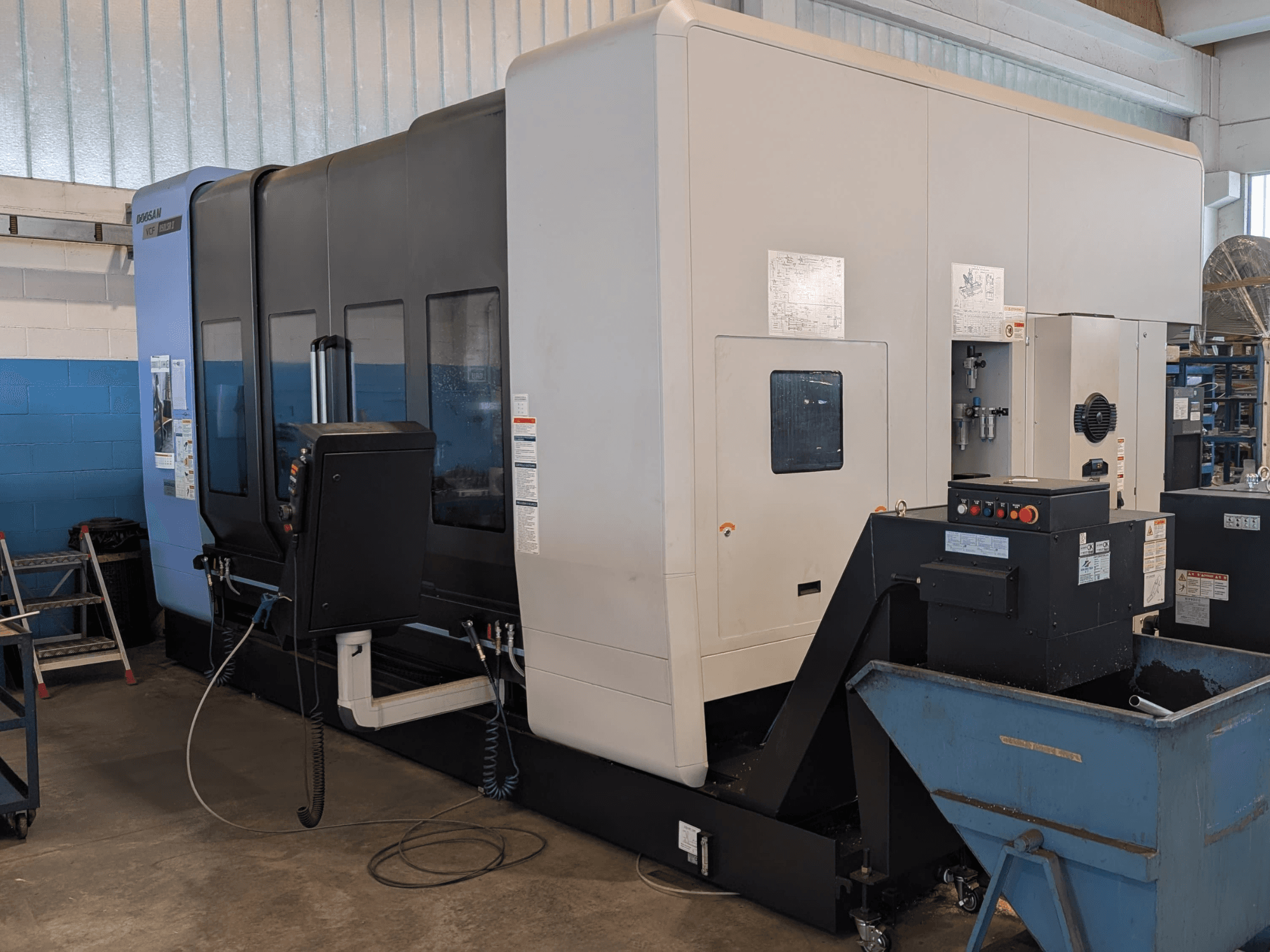

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Heures de fonctionnement : environ 2 500 heures effectives

• Plages de déplacement :

  • Axe B : ±110°

  • Axe C : ±360°

• Déplacement rapide (X/Y/Z) : 40 / 40 / 40 m/min

• Avance maximale de travail (X/Y/Z) : 20 000 mm/min

• Broche :

  • Puissance : 24 / 30 kW

  • Couple maximal : 121 / 155 Nm

  • Cône : ISO 40, double contact

• Magasin d'outils :

  • Capacité : 60 outils

  • Diamètre max. de l'outil : 76 mm (130 mm si les positions adjacentes sont libres)

  • Longueur maximale de l'outil : 300 mm

  • Temps de changement d'outil : 5,5 s

  • Temps de changement de pièce : 13 s

• Serrage de pièce/table :

  • Table fixe : 3 500 × 870 mm, charge maximale 3 500 kg

  • Table rotative : Ø 800 mm, charge maximale 1 200 kg

  • Ø max. de la pièce : 1 050 mm

  • Hauteur maximale de la pièce : 680 mm (verticale) / 1 095 mm (horizontale)

• Mesure : échelles linéaires absolues sur les axes X/Y/Z

• Caractéristiques : porte centrale amovible ; capacité d'usinage en pendule

• Alimentations :

  • Électricité : 400 V / triphasé + terre

  • Puissance requise : 63 kVA

  • Air comprimé : 6 bars

  • Capacité du réservoir de liquide de refroidissement : 560 l

• État : Très bien entretenu

• État de fonctionnement : En production / sous tension

• Suppléments : vidéos avec horodatage disponibles sur demande

• Transport : Peut apparemment être transportée en un seul morceau

Équipement supplémentaire

• Refroidissement par broche haute pression, 70 bars

• Filtration du liquide de refroidissement par cyclone

• Convoyeur à copeaux

• Palpeur de pièce Renishaw RMP-60

• Système de réglage d'outils Renishaw RTS

• Bille d'étalonnage cinématique d'origine

• Ensemble de fonctions avancées Heidenhain 1

• Ensemble de fonctions avancées Heidenhain 2

• Surveillance dynamique des collisions (DCM)

• Fonction « Lift-Off »

• Convertisseur DXF

• Visualisation 3D de la trajectoire d'outil

• Simulation d'usinage en 3D

• Visionneuse CAO

• Système de lubrification automatique

• Unité hydraulique

• Éclairage LED de la zone de travail

• Voyant d'alarme tricolore

• Documentation CE

• Manuels d'utilisation de la machine
