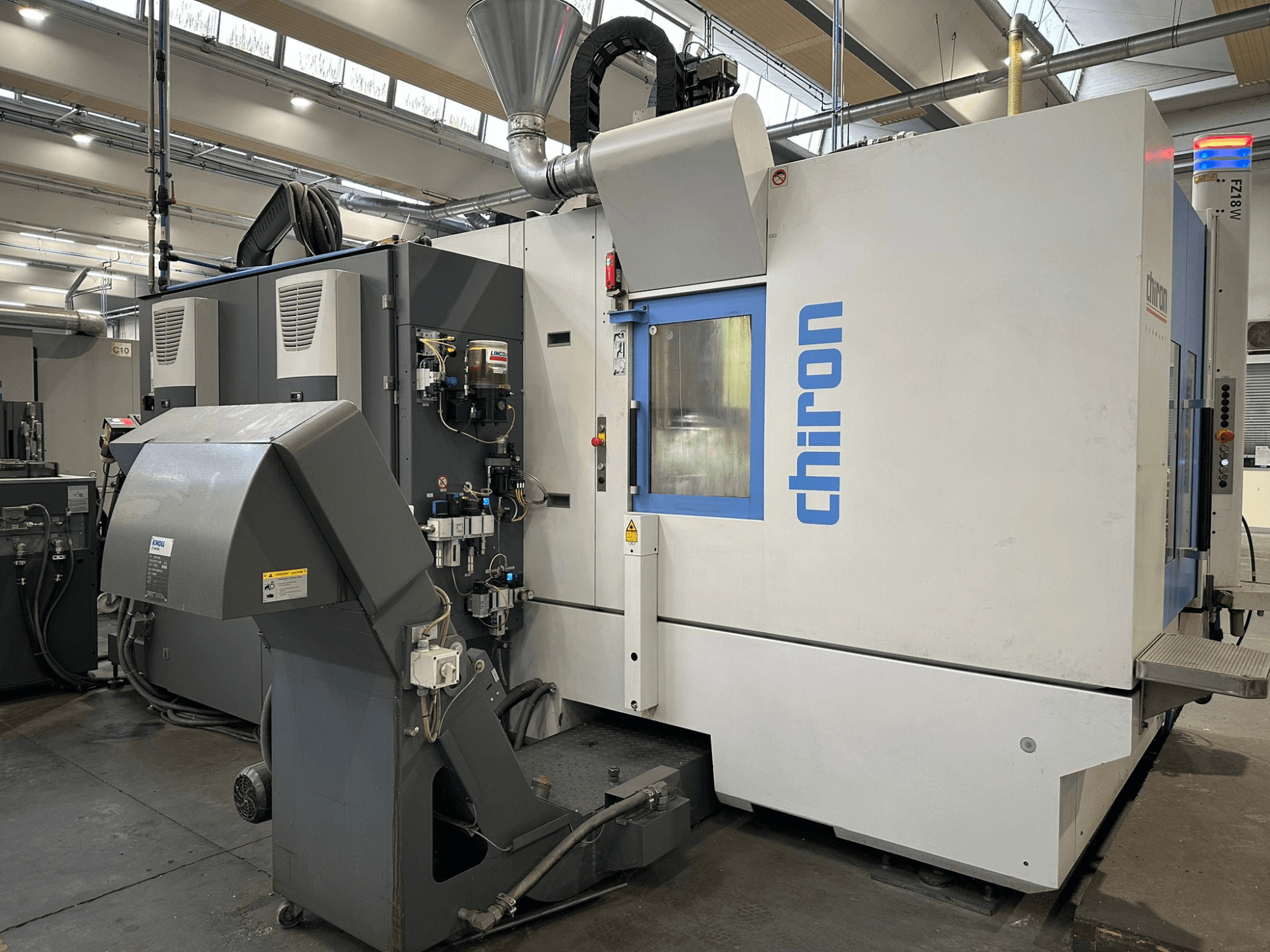

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Nombre d'axes : 5 (X, Y, Z + 2 axes rotatifs par palette/table tournante)

• Broche :

  • Moteur de broche AC : 7,5 kW (fonctionnement à 100 %), 22,0 kW (fonctionnement à 10 %)

  • Couple maximal : 140 Nm

  • Cône : HSK-A63 (DIN 69893)

  • Capacité de perçage : Ø 42 mm

  • Capacité de taraudage : M30

  • Capacité de fraisage : 500 cm³/min (acier E355)

• Changeur d'outils :

  • Type : Magasin à chaîne entièrement fermé

  • Capacité : 70 outils

  • Ø max. de l'outil : 78 mm (160 mm avec les positions adjacentes libres)

  • Longueur maximale de l'outil : 380 mm

  • Charge maximale du magasin : 240 kg

  • Temps de changement d'outil : ~0,9 s

  • Temps de copeaux à copeaux : ~2,6 s

• Vitesses d'avance et dynamique :

  • Avance rapide (X/Y/Z) : 75 m/min

  • Accélération : 0.6 - 1.2 - 1.4 g

  • Entraînements : Entraînements numériques directs avec système de mesure absolue

• Fonctions de la machine/utilités :

  • Lavage automatique de la zone de travail et des fixations

  • Graissage centralisé automatique

  • Unité hydraulique : 200 bar

  • Traitement de l'air comprimé avec filtration jusqu'à 0,01 µm

  • Unité de refroidissement pour les composants de la machine

• Mesure, surveillance, logiciel :

  • Contrôle de collision FANUC 3D

  • Surveillance des outils et gestion des outils frères

• Électricité et interfaces :

  • Ethernet RJ45, USB, PCMCIA

  • Diagnostic à distance : CHIRON remoteLine

  • Contrôle des données et OEE : CHIRON dataLine

• Conformité : CE

Équipements complémentaires (robots, automatismes, périphériques)

• Automatisation/palettisation :

  • Changeur automatique de palettes IWV 0°/180° (temps de changement ~3,5 s)

  • Table rotative ATU 200, 2 unités

    • Précision de positionnement/répétabilité : ±5″.

    • Couple de serrage maximal : 1 200 Nm

    • Charge maximale par côté (APC) : 250 kg

    • Différence de poids maximale entre les palettes : 0 kg

• Arrosage et gestion des copeaux :

  • Arrosage par la broche (prédisposition)

  • Système d'arrosage haute pression jusqu'à 30 bars

  • Filtration du liquide de refroidissement : Filtre à tambour TPF 350 S (50 µm)

  • Convoyeur de copeaux : Bande à charnières

  • Réservoir de liquide de refroidissement : 230 L

  • Pompe : 250 L/min @ 1,4 bar

• Sonde/contrôle de l'outil :

  • Palpeur Renishaw RLP40Q (prédisposition)

  • Contrôle de bris d'outil par laser (Single F1000)
