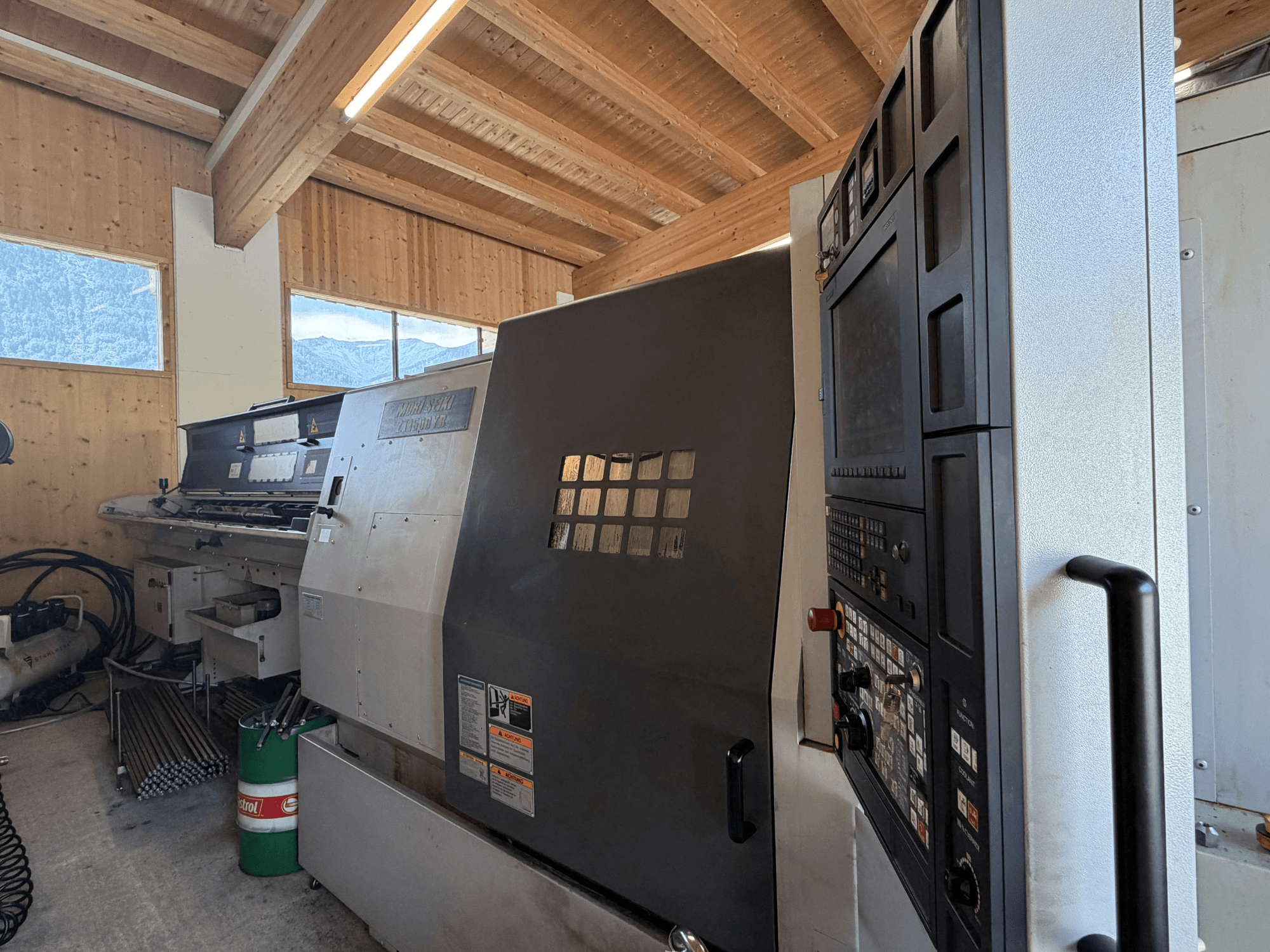

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Durée de fonctionnement de la tête 1 : 36 316 h

- Temps d'usinage de la tête 1 : 18 301 h

- Temps de fonctionnement de la tête 2 : 36 324 h

- Temps d'usinage de la tête 2 : 11 026 h

- Type de tourelle : 12 stations [16 stations en option]

- Nombre d'outils dans la tourelle : 12 [16]

- Hauteur de la tige pour outil carré : 20 mm

- Diamètre de la tige de la barre d'alésage : 25 mm

- Vitesse des broches d'outils motorisées 1 et 2 : 6 000 tr/min

- Capacité des broches d'outils entraînées 1 et 2 : perçage max. 13 mm de diamètre, filetage max. M12

- Vitesse d'avance rapide : X1, X2 : 18 000 mm/min ; Z1, Z2 : 24 000 mm/min ; Y : 6 000 mm/min ; B : 24 000 mm/min

- Vitesse d'avance pas à pas : X, Z, B : 0-1 260 mm/min

- Moteurs de broches 1 et 2 (30 min / en continu) : 22 / 18,5 kW

- Moteurs d'entraînement des outils des broches 1 et 2 (5 min / 15 min / en continu) : 5,5 / 3,7 / 2,2 kW

- Moteurs d'axes : X1 : 3 kW ; X2 : 2,5 kW ; Z2 : 3 kW ; Y : 1,6 kW ; B : 3 kW

- Moteur de la pompe hydraulique : 0,75 kW

- Moteur de la pompe à lubrifiant : 0,02 kW

- Moteurs des pompes de liquide de refroidissement : 0,6 kW x 2, 1,2 kW x 1

- Moteurs des pompes d'huile de refroidissement : compresseur : 0,65 kW ; pompe de lubrification : 0,4 kW ; ventilateur : 0,045 kW

- Alimentation électrique requise : 63,37 kVA

- Alimentation en air comprimé : 0,5 MPa, 100 L/min <ANR>

- Diamètre maximal de rotation de la pièce : 310 mm <collision avec le capot de la tourelle>

- Distance maximale entre les extrémités des broches : 1 000 mm

- Diamètre maximal de tournage : 190 mm

- Longueur de tournage maximale : 235 mm

- Diamètre de tournage standard : 170 mm

- Capacité maximale de la barre : 65 mm

- Course de l'axe X (n° 1 et n° 2) : 140 mm

- Course de l'axe Z : Z1 : 700 mm, Z2 : 690 mm

- Course de l'axe Y : ±50 mm

- Course de la broche 2 (axe B) : 775 mm

- Nombre de plages de vitesse de la broche : 1 niveau

- Empointe de broche (broches 1 et 2) : JIS A2-6

- Plage de vitesse de broche (broches 1 et 2) : 50-5 000 tr/min

- Alésage de la broche (broches 1 et 2) : 73 mm

- Angle d'indexation minimal de la broche : 0,001° <valeur minimale>

- Diamètre intérieur du roulement de broche : 120 mm

- Mandrin (broches 1 et 2) : mandrin motorisé de 8" et mandrin de serrage creux

- Capacité du réservoir d'huile hydraulique : 10 L

- Capacité du réservoir de lubrifiant : 6 L

- Capacité du réservoir de liquide de refroidissement : 285 L

- Capacité du réservoir du refroidisseur d'huile : 12 L

- Encombrement au sol (sans convoyeur à copeaux) : 3 702 x 2 066 mm

- Tension : 200 V CA

- Phase : triphasé

- Fréquence : 50 Hz

- Courant à pleine charge : 182 A

- Courant nominal du moteur de broche : 122 A

- Pouvoir de coupure : 5 kA

- Puissance nominale : 63 kVA
