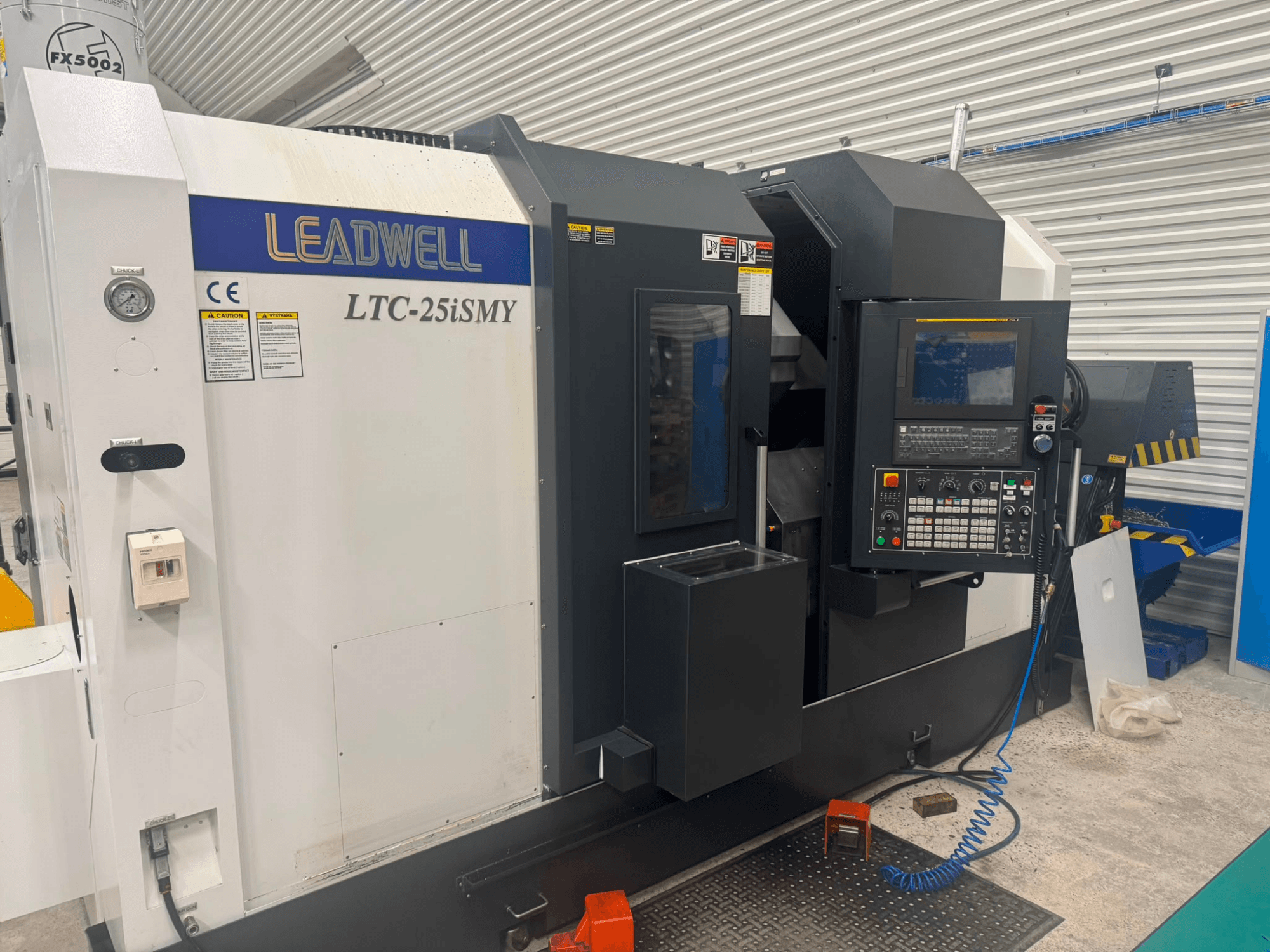

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Capacités

  • Diamètre maximal de tournage au-dessus du banc : 590 mm

  • Diamètre maximal de tournage au-dessus du support transversal : 590 mm

  • Diamètre de tournage max. : 430 mm

  • Longueur de tournage max. : 770 mm

  • Diamètre maximal de la tige : 78 mm

  • Poids maximal de la pièce : 39 kg

• Axes et courses

  • Course de l'axe Z2 (contre-broche) : 780 mm

  • Incrément minimal de positionnement de l'axe C1 (broche principale) : 0,001

  • Incrément minimal de positionnement de l'axe C2 (contre-broche) : 0,001

• Broche principale

  • Diamètre du mandrin : 254 mm

  • Cône de broche : A2-8

  • Alésage de la broche : 89 mm

  • Type d'entraînement de la broche : Fanuc A P30/6000i

• Contre-broche

  • Vitesse max. : 4 000 tr/min

  • Diamètre du mandrin : 210 mm

  • Cône : A2-6

  • Diamètre max. de la barre : 66 mm

  • Puissance : 15 kW

  • Type d'entraînement de la broche : Fanuc A 12/7000i

• Tourelle / outillage (tête d'usinage EWS)

  • Diamètre du système de serrage : BMT65

  • Nombre de positions : 12

  • Dimensions maximales de l'outil externe : 25 x 25 mm

  • Diamètre maximal de serrage interne de l'outil (filetage) : 40 mm

  • Temps de changement d'outil adjacent : 0,8 s

  • Temps maximal de changement d'outil : 1,3 s

  • Vitesse maximale des outils entraînés (axiale) : 4 000 tr/min

  • Vitesse maximale des outils entraînés (radiale) : 4 000 tr/min

  • Puissance d'entraînement des outils rotatifs : 4,5 kW

• Avances rapides

  • X : 15 000 mm/min

  • Z : 20 000 mm/min

  • Y : 7 500 mm/min

  • Z2 (contre-broche) : 20 000 mm/min

• Commande

  • Fanuc 0iTF PLUS avec écran LCD 15 pouces, Manual Guide i, Ethernet

• Puissance absorbée par la machine : 65 kVA

Équipement supplémentaire

• Serrage par pince

• Mandrin hydraulique 254/3 (10"), barre max. Ø 77 mm, 3 500 tr/min

• Palpeur d'outils Renishaw HPMA (bras motorisé)

• Refroidissement haute pression à 20 bars via la tête d'outillage

• Buse de soufflage de la pièce au-dessus de la broche principale

• Buse de soufflage de la pièce au-dessus de la contre-broche

• Convoyeur à copeaux à cassette avec bac à copeaux

• Contre-broche avec mandrin 203/3

• Pelle d’évacuation des pièces avec bac

• Préparation/interface pour ravitailleur de barres

• Alarme lumineuse (voyant d'état de la machine)

• Séparateur d’huile pour émulsion de refroidissement (provenant de la lubrification perdue)

• 3 unités rotatives axiales BMT65

• 3 unités rotatives radiales BMT65

• 4 porte-outils double face pour tournage extérieur BMT65

• 4 supports double face pour tournage intérieur BMT65

• 1 support simple face pour tournage intérieur

• Système d'aspiration Filtermist FX5002
