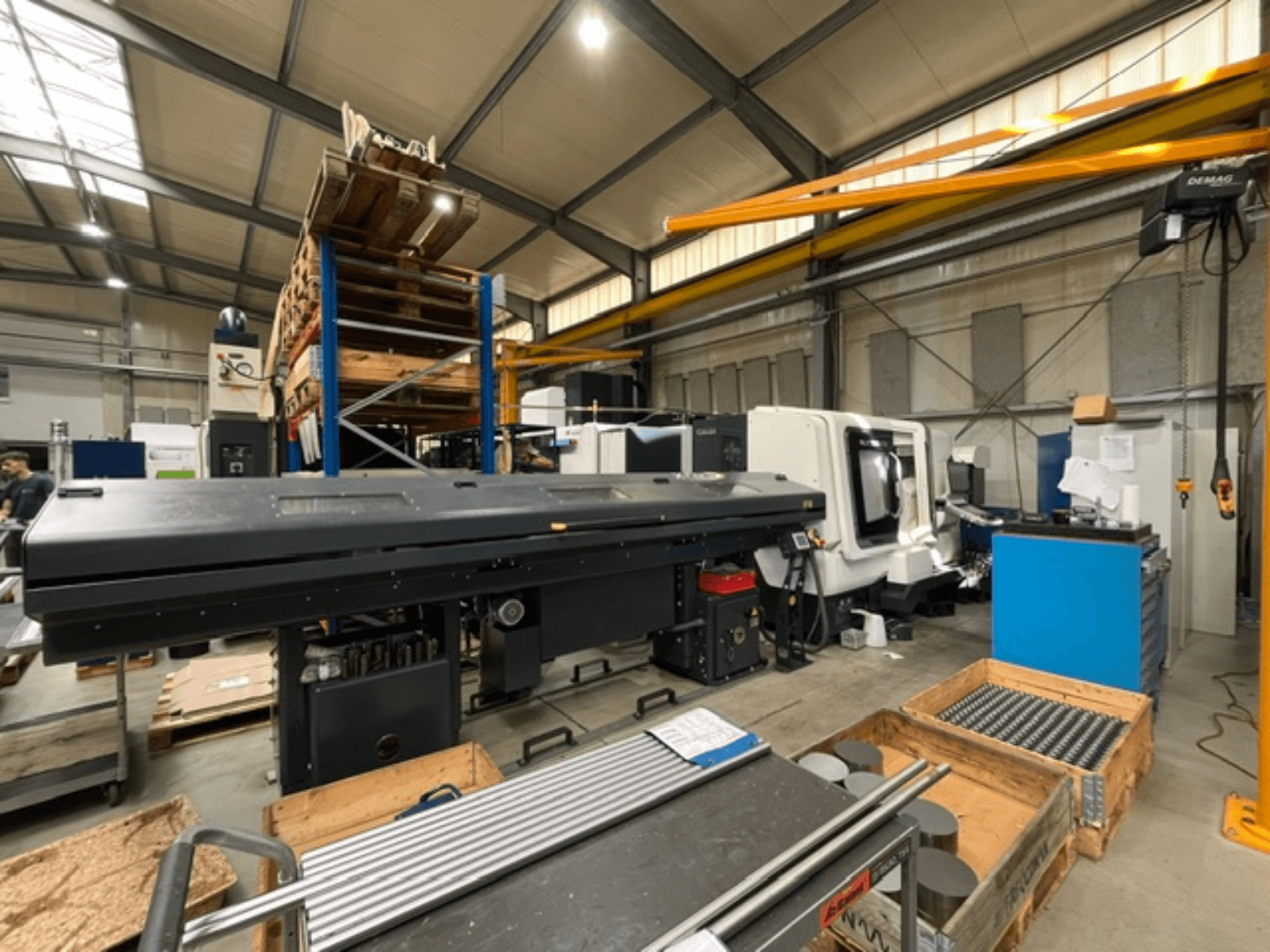

DMG MORI MORI NLX 2500/700 SY

Galerie de photos

260.000 €

prix gindumac

(Ex works)

Obtenir un devis officiel

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

Name: DMG MORI MORI NLX 2500/700 SY
Brand: DMG MORI
SKU: DE-TUR-DMG-2023-00004
Price: 260000 EUR
Availability: InStock

260.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Tour horizontal DMG MORI MORI NLX 2500/700 SY d'occasion | Tour horizontal

Afficher dans la langue d'origine

Cette machine DMG MORI NLX 2500/700 SY à 5 axes a été fabriquée en 2023. Elle offre une longueur de tournage de 700 mm et dispose d’une broche principale puissante pouvant atteindre une vitesse maximale de 4 000 tr/min. La machine est équipée d'une tourelle à 12 postes et d'un système d'automatisation intégré pour une manutention efficace des pièces. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine de tournage horizontale DMG MORI NLX 2500/700 SY que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: DMG MORI
année: 2023
MODÈLE: MORI NLX 2500/700 SY
heures de production: 1904
type d'application: Tournage
Emplacement: Allemagne
type de machine: Tour horizontal
marque de l'unité de contrôle: MITSUBISHI

Informations techniques - DMG MORI MORI NLX 2500/700 SY

Unité de contrôle

Marque de contrôle: MITSUBISHI
Modèle de contrôle: M730UM

Mouvement

Nombre d’axes: 5
Course de l’axe X: 260 mm
Course de l’axe Z: 795 mm

Spécification technique

Contre-broche: Oui
Outils entraînés: Oui
Puissance de broche: 18.5 kW
Vitesse de broche: 4000 RPM
Stations d'outils: 12

Informations supplémentaires

- Unité de commande : MITSUBISHI M730UM avec CELOS (MAPPS V) sur écran tactile multipoint ERGOline Touch de 21,5 pouces

- Longueur de tournage : 700 mm

- Broche principale (broche 1) : 18,5/18,5/15 kW (25 % ED/50 % ED/cont.), 4 000 tr/min, nez de broche JIS A2-8, alésage de broche Ø 91 mm

- Mandrin de la broche principale : mandrin hydraulique à 3 mors de 10" (Kitagawa BR10A821, Ø 254 mm) avec cylindre de serrage creux (passage de barre de Ø 80 mm)

- Contre-broche (broche 2) : 11/7,5 kW (25 % de charge continue/cont.), 6 000 tr/min, nez de broche JIS A2-5, alésage de broche Ø 43 mm

- Mandrin de la contre-broche : mandrin hydraulique à 3 mors de 6" (Kitagawa BR06A521E, Ø 170 mm) avec cylindre de serrage complet

- Tourelle : tourelle BMT60 à 12 postes avec outils entraînés à 10 000 tr/min (puissance 5,5/5,5/3,7 kW, couple 40/30/14 Nm)

- Course de l'axe Y : ±50 mm (avance rapide 10 m/min)

- Système de mesure directe de l’axe X : système à règle linéaire magnétique (résolution de 0,01 µm)

- Préréglage d'outils : prérégleur manuel de type pivotant pour la broche 1 et prérégleur amovible pour la broche 2

- Automatisation et manutention des pièces : récepteur de pièces intégré pour la broche principale et la contre-broche (jusqu’à Ø 80 mm x 200 mm, 3 kg max.), tapis de déchargement des pièces, éjecteur pneumatique de pièces (broche 2)

- Chargeur de barres et interface : interface de chargeur de barres (multimarque) avec chargeur de barres Top Automazioni X-Files 380M de 3 m (diamètre de barre max. 80 mm)

- Système de refroidissement et de filtration : convoyeur à copeaux à courroie articulée (évacuation côté droit), pompe de refroidissement haute pression de 0,8 MPa, groupe de pompage INTERLIT avec pompe haute pression de 15 bars et filtre à double cartouche, pistolet de refroidissement

- Équipements auxiliaires et interfaces : interface pour collecteur de brouillard d’huile (raccord Ø 150 mm), autotransformateur triphasé (45 kVA, 400 V/200 V, 50 Hz), double pédale de commande pour le fonctionnement du mandrin

- Heures de fonctionnement de la machine (d'après l'affichage de l'IHM) :

- Temps de fonctionnement de la machine : 8 120 heures

- Temps d’exécution du programme de la tête 1 : 3 751 heures

- Temps de coupe cumulé de la tête 1 : 1 904 heures

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
